Descrizione

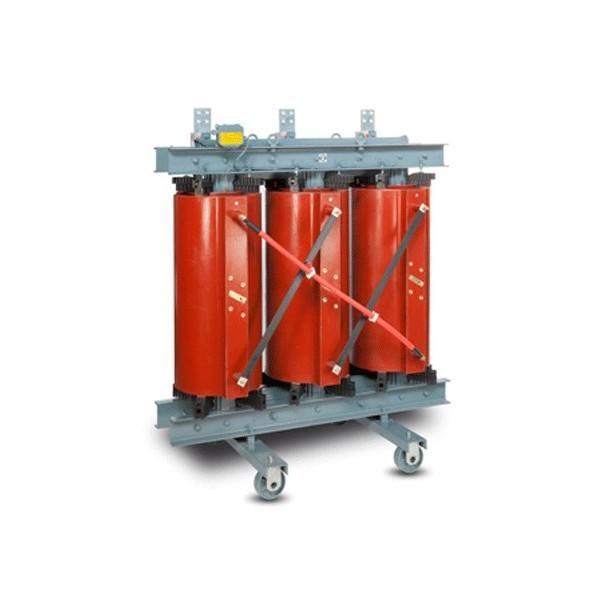

Trafo in resina MT/BT 800kVA 20/0, 4kV, serie ECODESIGN, completo di centralina e termosonde PT100.

Trasformatori di distribuzione trifase, nucleo composto da lamierini a cristalli orientati, raffreddamento naturale in aria, avvolgimento primario inglobato in resina e secondario impregnato.

In riferimento alle norme CEI EN 60076 – 11 – EN 50541-1-EN 548/2014/EU

DESCRIZIONE

Quantità: 1

Potenza: 800kVA

Serie: Ecodesign

Tipo: A0 Bk

Frequenza: 50 Hz

Tensione primaria: 20.000 V

Regolazione: ± 2 x 2.5%, pos. 5

Tensione secondaria a vuoto: 400 V

Connessione primaria: Triangolo

Connessione secondaria: Stella + n

Gruppo CEI: Dyn11

Raffreddamento: AN

Installazione: Interna

Materiale avvolgimento I°: Alluminio

Materiale avvolgimento II°: Alluminio

Classi ambientali: E2 – C2 – F1

Classe isolamento termico: F/100°

Classe isolamento MT: 24 – 50 -95

Classe isolamento BT: 1,1 – 3

Livello scariche parziali: <10pC

Altitudine: mt 1.000 s.l.m.

Temperatura ambiente: max 40°C

Perdite indicative

Perdite a vuoto: 1.300 W

Perdite a carico a 120°C: 8.000 W

Tensione cc: 6%

Rumorosità [db (LwA)]: 64

Parallelo con altro esistente: NO

Dimensioni indicative trasformatore

Lunghezza [mm]: 1.600

Larghezza [mm]: 850

Altezza [mm]: 1.780

Interasse ruote [mm]: 670

Peso totale [kg]: 2.200

Accessori inclusi nel prezzo

Basette per variazione tensione primaria: 3

Attacchi per il collegamento AT: 3

Piastre per il collegamento BT + neutro: 3 + 1

Ruote orientabili: 4

Golfari di sollevamento: 4

Morsetto di messa a terra: 1

Termosonde PT 100 cablate in cassetta: 3

Centralina elettronica tipo Tecsystem T154: 1

Targa dati: 1

Accessori non inclusi nel prezzo

Box di protezione autoventilato di tipo autoportante, composto da pannelli imbullonati, montato sul carrello delle ruote del trasformatore – Grado di protezione IP31 – RAL 9002 EP04 – Dimensioni: mm. 2000 x 1290 H. 2060

Schema
