SIEMENS 6ES72221BF320XB0 – Modulo output per PLC SIMATIC S7-1200

SIEMENS

SIEMENS 6ES72221BF320XB0 – Modulo output per PLC SIMATIC S7-1200

168,36€ (IVA incl.)

COD: 6ES72221BF320XB0 Categorie: , , Tag: , , , , , , , , , , , ,

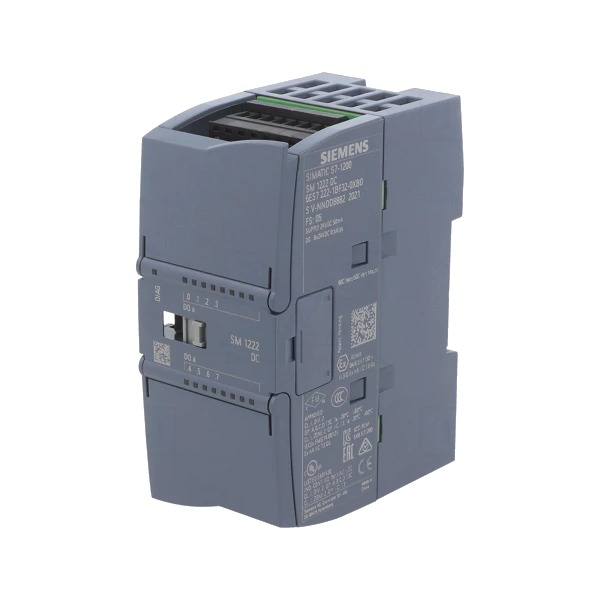

Immagine indicativa

1 disponibili

Descrizione

SIMATIC S7-1200, unità di uscite digitali SM 1222, 8 DO, DC 24V, transistor 0,5A

Denominazione del prodotto SM 1222, DQ 8×24 VDC/0,5 A
DATI TECNICI GENERALI
Tensione di alimentazione
Campo consentito, limite inferiore (DC) 20,4 V
Campo consentito, limite superiore (DC) 28,8 V
Corrente d’ingresso

dal bus backplane DC 5 V, max.

 120 mA
Potenza dissipata 1,5 W
USCITE DIGITALI
Numero di uscite 8
  • In gruppi di
 1
Protezione da cortocircuito No; da prevedere esternamente
Limitazione dell’extratensione induttiva di apertura su tip. (L+) -48 V
Potere di interruzione delle uscite
    • con carico ohmico, max.
    • con carico lampade, max.
 0,5 A
5 W
Tensione d’uscita
Valore nominale DC

Per segnale “0”, max.

Per segnale “1”, min

 24 V

0,1 V; con carico di 10 kOhm

DC 20 V
Corrente d’uscita
Per segnale “1” valore nominale

per segnale “0” corrente residua, max

 0,5 A

10 µA
Ritardo sull’uscita con carico ohmico
Da “0” a “1”, max.

Da “1” a “0”, max.

 50 µs

200 µs
Corrente totale delle uscite (per gruppo)
Fino a 50°C,max 4A; Corrente per ogni collegamento a terra
Lunghezza cavo
  • Con schermatura, max.
  • Senza schermatura, max
 500m
150m
Allarme diagnostico SI
LED di visualizzazione diagnostica
Per stato delle uscite SI
Separazione di potenziale delle uscite digitali
  • Tra i canali, in gruppi di
 1
  • Tra i canali e il bus backplane
 AC 500 V
Grado di protezione IP IP20
NORME, OMOLOGAZIONI, CERTIFICATI
Marchio CE

Omologazione CSA

Omologazione UL

 CULus Omologazione FM

RCM (precedentemente C-TICK)

Omologazione KC

Omologazione navale

 SI

SI

SI

SI

SI

SI

SI
CONDIZIONI AMBIENTALI
Temperatura ambiente in esercizio
  • Min
  • Max
  • Posizione di montaggio orizzontale
  • Posizione di montaggio orizzontale,
  • Posizione di montaggio verticale,
  • Posizione di montaggio verticale
  • Variazione di temperatura consentita
 -20 °C
60 °C
-20 °C
60 °C
-20 °C
50 °C
5°C … 55°C, 3°C / minuto
Temperatura ambiente per immagazzinaggio/trasporto
  • Min
  • Max
 -40 °C
70 °C
Pressione atmosferica secondo IEC 60068-2-13
Magazzinaggio/trasporto, min.

Magazzinaggio/trasporto, max

 660 hPa

1 080 hPa
Umidità relativa
Funzionamento a 25 °C senza condensa, max 95 %
TECNICA DI COLLEGAMENTO
Connettore frontale necessario SI
Meccanica/materiale
Materiale della custodia (sul lato frontale) Plastica
DIMENSIONI
Altezza 100 mm
Larghezza 45 mm
Profondità 75mm
Peso 180g



Informazioni aggiuntive

Peso 0,600 kg
Dimensioni 75 × 45 × 100 mm
