SIEMENS 5SD74810 – Scaricatore di sovratensione tipo 2
73,63€ (IVA incl.)

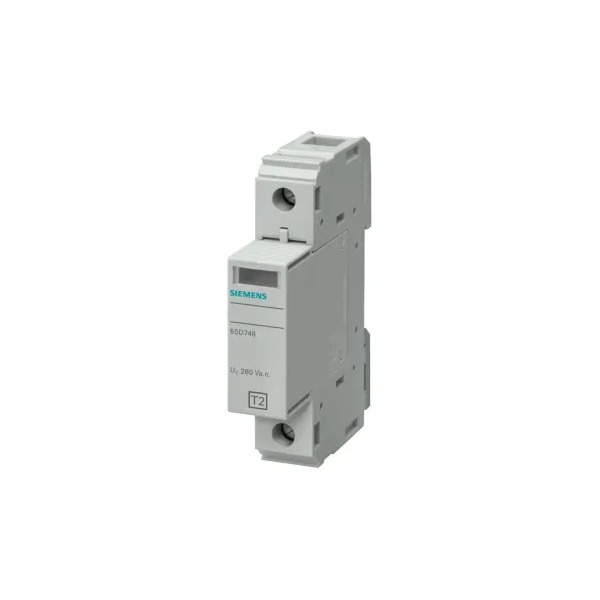

Immagine indicativa
1 disponibili
Descrizione
Scaricatore di sovratensione tipo 2 classe di requisiti C, UC 260V moduli di protezione inseribili a 1 polo, circuito N-PE
CARATTERISTICHE TECNICHE | |
Norma | IEC 61643-11: 2011, EN 61643-11: 2012 |
Denominazione del prodotto | Dispositivo di protezione da sovratensione |
Classificazione SPD secondo EN 61643-11
. classe di prova I Tipo 1 . classe di prova II tipo 2 . classe di prova III Tipo 3 |
NO SI NO |
Numero delle porte SPD | 1 |
Esecuzione del prodotto | Scaricatore di sovratensione |
Esecuzione dei poli | N/PE |
Designazione delle linee di protezione | N-PE |
Accessori | 1 x 5SD7488-0 |
Tipo di fissaggio | Guida DIN NS 35 |
Materiale della custodia | PA 6.6 |
Grandezza costruttiva dello scaricatore di sovratensione | 1 UM |
Grado di inquinamento | 2 |
Categoria di sovratensione secondo IEC 61010-1 | III |
Grado di protezione IP con collegamento di tutti i morsetti | IP20 |
Accelerazione d’urto | 25 gn |
Accelerazione di vibrazione con 5 Hz … 500 Hz limitata a 2,5 h per ogni asse | 5 gn |
Umidità relativa durante l’esercizio | 5 … 95 % |
Tipo di sistema di distribuzione | TN, TT |
Tensione di impiego
● con AC |
230V |
Campo di valori della frequenza di impiego | 50/60 Hz |
Tensione di impiego permanente
● con AC max |
260 V |
Potenza apparente assorbita max | 1,5 mVA |
Corrente impulsiva di scarica per (8/20) µs | 20 kA |
Corrente impulsiva di scarica per (8/20) µs | 40 kA |
Capacità di estinzione della corrente susseguente
● Tra N e PE |
100 A (AC 260 V)
100 A (260 V) |
Livello di protezione
● max |
1 kV
1,5 kV |
Tensione residua
● con valore nominale della corrente impulsiva di scarica max. ● con 10 kA max. ● con 5 kA max. ● con 3 kA max. |
0,4 kV 0,25 kV 0,15 kV 0,1 kV |
valore di intervento della tensione impulsiva con 6 kV per (1,2/50) µs
● tra N e PE |
1,5 kV |
Tempo di intervento
● tra N e PE |
100 ns |
Fattore di intervento regolabile della corrente di sgancio | 1,6 |
Esecuzione della protezione con collegamento V | AC 80 A (gG) |
Resistenza di isolamento (Riso) | 1000 MΩ |
Esecuzione del collegamento elettrico | Morsetto a vite |
Lunghezza di spelatura | 16 mm |
Coppia di serraggio | 4,3 … 4,7 N·m |
Sezione di conduttore collegabile
● per conduttori flessibili ● con conduttore rigido ● filo flessibile |
1,5 … 25 mm² 1,5 … 35 mm² 0,5 … 25 mm² |
Numero AWG come sezione di conduttore collegabile codificata | 15 … 2 |
Esecuzione del filetto della vite di collegamento | M5 |
Parte integrante del prodotto contatto di segnalazione a distanza | NO |
Tipo di sistema di distribuzione | TN, TT |
Comportamento TOV
● con tensione di prova TOV (N-PE) |
1200 V (200 ms / withstand mode) |
Temperatura ambiente
● Durante l’esercizio ● Durante l’immagazzinaggio |
-40 … +80 °C -40 … +80 °C |
Classe di infiammabilità secondo UL 94 | V-0 |
Altezza : | 90mm |
Profondità | 71,5 mm |
Larghezza: | 17,8m |
Peso prodotto | 132g |
Informazioni aggiuntive
Peso | 0,200 kg |
---|---|
Dimensioni | 71,5 × 17,8 × 90 mm |
