SIEMENS 3RV1021-1EA10 – Interruttore automatico 3P 2,8…4A
69,91€ (IVA incl.)

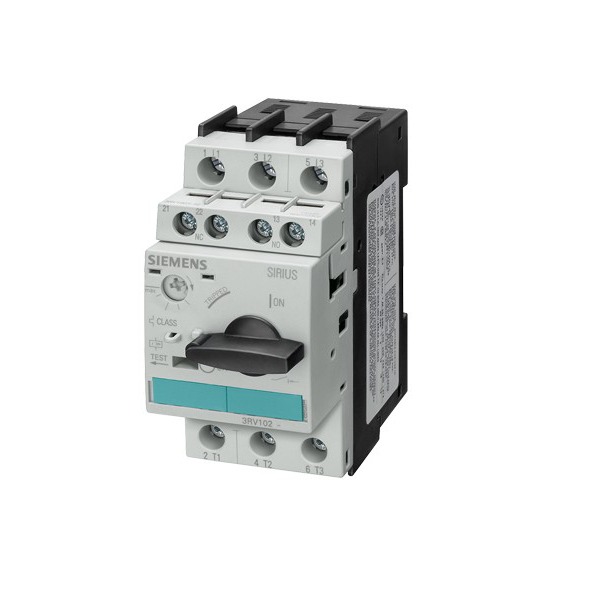

Immagine indicativa
1 disponibili
Descrizione
Interruttore automatico, grandezza costruttiva S00, per protezione motore, CLASS 10, sganciatore 2,8…4A, sganciatore N 52 A
| CARATTERISTICHE TECNICHE | |
| Marca del prodotto | SIRIUS |
| Denominazione del prodotto | Interruttore automatico |
| Esecuzione del prodotto | Per protezione motore |
| Designazione del tipo di prodotto | 3RV2 |
| Grandezza costruttiva dell’interruttore automatico | S00 |
| Grandezza costruttiva del contattore combinabile specifica di azienda | S00, S0 |
| Ampliamento del prodotto blocchetto di contatti ausiliari | Si |
| Potenza dissipata [W] con valore nominale di corrente
● con AC in stato di funzionamento caldo ● con AC in stato di funzionamento caldo per ogni polo |
9,25 W 3,1W |
| Tensione di isolamento con grado di inquinamento 3 con AC valore nominale | 690 V |
| Tensione di tenuta a impulso valore nominale | 6 kV |
| Resistenza agli urti secondo IEC 60068-2-27 | 25g / 11 ms |
| Durata di vita meccanica (cicli di manovra)
● dei contatti principali tip. ● dei contatti ausiliari tip. |
100 000 100 000 |
| Durata di vita elettrica (cicli di manovra) tip. | 100 000 |
| Codice di riferimento secondo IEC 81346-2:2009 | Q |
| CONDIZIONI AMBIENTALI | |
| Altitudine di installazione per altitudine s.l.m. max. | 2000 m |
| ● Durante l’esercizio | -20 … +60 °C |
| ● Durante l’immagazzinaggio | -50 … +80 °C |
| ● Durante il trasporto | -50 … +80 °C |
| Umidità relativa durante l’esercizio | 10 … 95 % |
| Circuito elettrico principale | |
| Numero di poli per circuito principale | 3 |
| 2,8 … 4 A | |
| Tensione di impiego
● valore nominale ● con AC-3 valore nominale ● con AC-3e valore nominale max |
20 … 690 V 690 V 690 V |
| Frequenza di impiego valore nominale | 50 … 60 Hz |
| Corrente di impiego valore nominale | 6,3 A |
| Corrente di impiego
● con AC-3 con 400 V valore nominale ● con AC-3e con 400 V valore nominale |
12,5A 12,5A |
| Potenza di impiego
● con AC-3 — con 230 V valore nominale — con 400 V valore nominale — con 500 V valore nominale — con 690 V valore nominale ● con AC-3e — con 230 V valore nominale — con 400 V valore nominale — con 500 V valore nominale — con 690 V valore nominale |
3 kW 5,5 kW 7,5kW 7,5 Kw
3 kW 5,5 kW 7,5kW 7,5 kW |
| Frequenza di commutazione
● con AC-3 max ● con AC-3e max |
15 1/h 15 1/h |
| Circuito elettrico ausiliario | |
| Numero dei contatti nC per contatti ausiliari | 0 |
| Numero dei contatti nO per contatti ausiliari 0 | 0 |
| Numero dei contatti CO per contatti ausiliari | 0 |
| Funzione di protezione/ monitoraggio | |
| Funzione del prodotto
● rilevamento di guasto verso terra ●rilevamento di mancanza fase |
No Si |
| Classe di intervento CLASS 10 e | CLASS 10 |
| Esecuzione dello sganciatore di sovraccarico | Termico |
| Potere di interruzione estremo in cortocircuito (Icu)
● con AC con 240 V valore nominale ● con AC con 400 V valore nominale ● con AC con 500 V valore nominale ● con AC con 690 V valore nominale |
100 kA 100 kA 42 kA 6kA |
| Potere di interruzione di servizio in cortocircuito (Ics) con AC
● con AC con 240 V valore nominale ● con AC con 400 V valore nominale ● con AC con 500 V valore nominale ● con AC con 690 V valore nominale |
100 Ka 100 kA 42kA 4 kA |
| Valore di intervento corrente dello sganciatore di cortocircuito istantaneo | 52 A |
| Corrente a pieno carico (FLA) per motore trifase
● con 480 V valore nominale ● con 600 V valore nominale |
12,5 A 12,5 A |
| Potenza meccanica erogata [hp]
● per motore monofase in corrente alternata — con 110/120 V valore nominale — con 230 V valore nominale ● per motore trifase — con 200/208 V valore nominale — con 220/230 V valore nominale — con 460/480 V valore nominale — con 575/600 V valore nominale |
0,5 hp 2hp
3 hp 3hp 8 hp 10 hp |
| Funzione del prodotto protezione da cortocircuito | Sì |
| Esecuzione dello sganciatore di cortocircuito | magnetico |
| Esecuzione della cartuccia fusibile con rete IT per protezione da cortocircuito del circuito principale
● con 400 V ● con 500 V ● con 690 V |
gL/gG 63 A gL/gG 50 A gL/gG 40 A |
| DIMENSIONI | |
| Posizione di montaggio | A piacere |
| Tipo di fissaggi | fissaggio a vite e a scatto su guida profilata da 35 mm
a norma DIN EN 60715 |
| Larghezza: | 45mm |
| Altezza: | 97 mm |
| Profondità: | 97 mm |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 97 × 97 × 45 mm |
| N° poli |
