SIEMENS 3RH2911 – 1HA22 – Blocchetto di contatti ausiliari
17,75€ (IVA incl.)

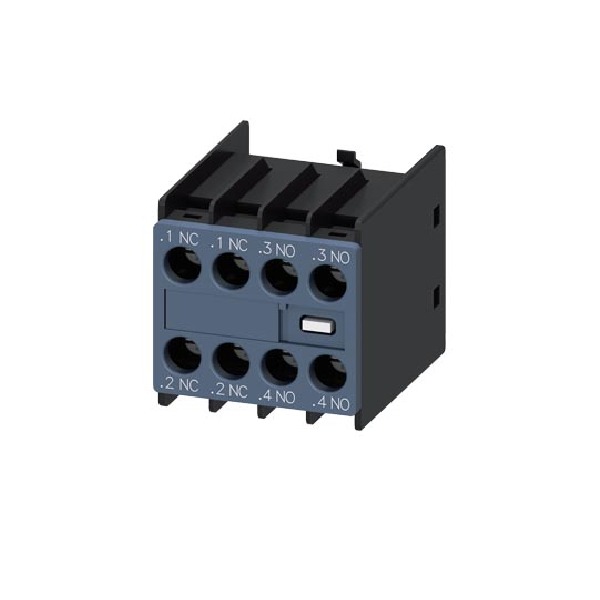

Immagine indicativa
2 disponibili
Descrizione
blocchetto di contatti ausiliari, sul lato frontale, 2 NO + 2 NC, .1/.2, .1/.2, .3/.4, .3/.4, via di corrente: 1 NC, 1 NC, 1 NO, 1 NO, morsetti a vite, per contattori 3RT2 e contattori ausiliari 3RH2
| Marca del prodotto | SIRIUS |
| Categoria del prodotto | Blocchetto di contatti ausiliari |
| Denominazione del prodotto | contatto ausiliario |
| Esecuzione del prodotto | innestabile a scatto frontalmente |
| Designazione del tipo di prodotto | 3RH29 |
| Idoneità all’impiego | per 3RT2.1, 3RT2.2, 3RT2.3, 3RT2.4, 3RH2 |
| DATI TECNICI | |
| Tensione di isolamento con grado di inquinamento 3 con AC valore nominale | 690 V |
| Tensione di tenuta a impulso valore nominale | 6 kV |
| Grado di protezione IP lato frontale | IP20 |
| Durata di vita meccanica (cicli di manovra) tip. | 10 000 000 |
| Durata di vita elettrica (cicli di manovra) con AC-15 con 230 V tip. | 200 000 |
| Numero dei contatti nc per contatti ausiliari
Con commutazione istantanea Con commutazione ritardata |
2
0 |
| Numero dei contatti no per contatti ausiliari
con commutazione istantanea con commutazione in anticipo |
2
0 |
| Corrente di impiego con ac-15 con 690 v valore nominale | 1A |
| corrente di impiego dei contatti ausiliari con AC-12
con 24 V con 230 V |
10 A
10A |
| corrente di impiego dei contatti ausiliari con AC-14
con 125 V con 250 V |
6A
6 A |
| corrente di impiego dei contatti ausiliari con AC-12 max. | 10 A |
| Corrente di impiego dei contatti ausiliari con AC-15
Con 24V Con 230V Con 400V |
6A
6 A 3 A |
| corrente di impiego dei contatti ausiliari con DC-12
con 24 V con 110 V con 220 V |
10 A
3 A 1 A |
| corrente di impiego con 2 vie di corrente in serie con DC-12
con 24 V valore nominale con 60 V con 110 V valore nominale con 220 V valore nominale con 440 V valore nominale con 600 V valore nominale 10 A
|
10 A
4 A
2 A
1,3 A
0,65 A |
| corrente di impiego con 3 vie di corrente in serie con DC-12
con 24 V valore nominale con 60 V valore nominale con 110 V valore nominale con 220 V valore nominale con 440 V valore nominale con 600 V valore nominale |
10 A 10 A 10 A 3,6 A 2,8 A 1,8 A |
| corrente di impiego con 2 vie di corrente in serie con DC-13
con 24 V valore nominale con 60 V valore nominale con 110 V valore nominale con 220 V valore nominale con 440 V valore nominale con 600 V valore nominale |
10 A 1,3 A 0,9 A 0,2 A 0 ,1 A |
| corrente di impiego con 3 vie di corrente in serie con DC-13
con 24 V valore nominale con 60 V valore nominale con 110 V valore nominale con 220 V valore nominale con 440 V valore nominale con 600 V valore nominale |
10A 4,7A 3 A 1,2 A 0,26 A
|
| corrente di impiego dei contatti ausiliari con DC-13
Con 24V Con 48V Con 60V Con 110V Con 125V Con 220V Con 250 V |
6 A 2 A 2 A 1 A 0,9 A 0.3 A 0,3 A
|
| Montaggio/ Fissaggio/ Dimensioni | |
| DIMENSIONI | |
| Altezza | 37,5 mm |
| Larghezza | 36 mm |
| Profondità | 43,7 mm |
| Connessioni /Morsetti | |
| Esecuzione del collegamento elettrico per circuito ausiliario e di comando
sezione di conduttore collegabile per contatti ausiliari filo rigido o multi filare
filo flessibile con preparazione dell’estremità del conduttore
|
morsetti a vite
0,5 … 2,5 mm²
0,5 … 2,5 mm²
|
| Tipo di sezioni di conduttore collegabili
per contatti ausiliari
filo rigido o multi filare
filo flessibile con stremità del conduttore
con conduttori AWG per contatti ausiliari
|
2x (0,5 … 1,5 mm²), 2x (0,75 … 2,5 mm²)
2x (0,5 … 1,5 mm²), 2x (0,75 … 2,5 mm²)
2x (20 … 16), 2x (18 … 14) |
| Numero AWG come sezione di conduttore collegabile codificata per contatti ausiliari | 20 … 14 |
Informazioni aggiuntive
| Peso | 0,090 kg |
|---|---|
| Dimensioni | 43,7 × 36 × 37,5 mm |
