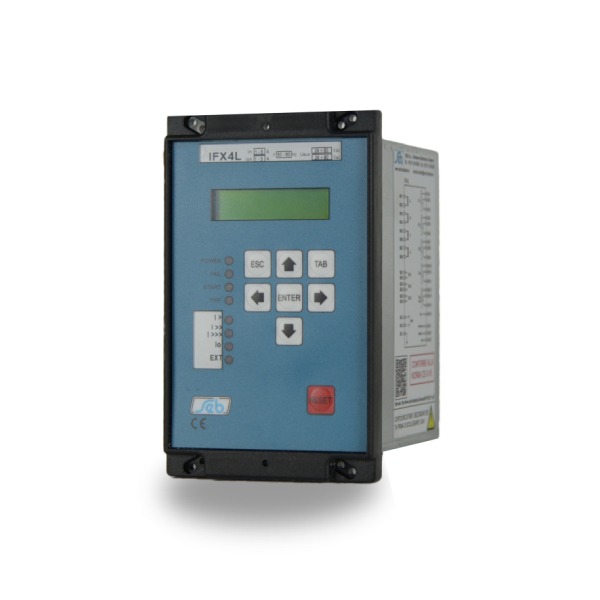

SEB IFX4L – Relè di Protezione di massima corrente di linea di terra
885,00€ (IVA esc.)
Immagine indicativa
1 disponibili
Descrizione
Relè di protezione IFX4L comprendente:
- Trasformatore toroidale TFX110 con diametro 110 mm, rapporto 100/1 – COD: SEB 5099010200000;
- Trasformatore toroidale TF69P con diametro 69 mm , rapporto 150/1 – COD: SEB 5099013200000.
Il relè appartiene alla linea di protezioni numeriche SIGMA-L e svolge funzioni di massima corrente di fase e massima corrente di terra.
| CARATTERISTICHE TECNICHE | |
| Corrente nominale di fase (In) | 1 A o 5 A configurabile |
| Corrente nominale di terra (Ion) | 1 A o 5 A configurabile |
| Sovraccaricabilità permanente | 5 In – 5 Ion |
| Sovraccaricabilità per 1 s | 50 In – 50 Ion |
| Frequenza nominale | 50 Hz or 60 Hz configurabile |
| Corrente primaria TA | 1 ÷ 20000 A |
| INGRESSI DIGITALI | |
| Numero ingressi | 3 |
| Tensione controllo esterna | Come / as Uaux |
| Corrente assorbita (tipica) | 2 mA |
| CARATTERISTICHE CONTATTI USCITA | |
| Numero relè | 3+1 |
| Corrente nominale | 5 A |
| Tensione nominale | 250 V |
| Configurazione contatti | Scambio |
| Potere interruzione | 0.5 A |
| Vita meccanica106 | >10^6 |
| CANALE DI COMUNICAZIONE | |
| Standard | RS485 half-duplex |
| Protocollo di comunicazione | MODBUS RTU |
| Velocità di trasmissione | 1200 – 57600 baud |
| ALIMENTAZIONE AUSILIARIA | |
| Gamma alimentazione | 24 ÷ 80 Vca e / and 24 ¸ 90 Vcc ± 20%
80 ÷ 230 Vca e / and 90 ¸ 250 Vcc ± 20% |
| Frequenza (Vca) | 47 ÷ 63 Hz |
| Consumi (min/max) | 3.5 W / 6.5 W – 5 VA / 9 VA |
| CONDIZIONI AMBIENTALI | |
| Funzionamento | -10 / +55 °C |
| Trasporto e immagazzinamento | -25 / +80 °C |
| Umidità relativa
(senza condensa) |
< 93% |
| Grado di protezione frontale per montaggio incassato | IP 52 |
| PESO | 1.4 kg |
Informazioni aggiuntive
| Peso | 8 kg |
|---|---|
| Dimensioni | 143 × 106,3 × 176 mm |
