SCHNEIDER ZBE101 – Elemento di contatto
3,84€ (IVA incl.)

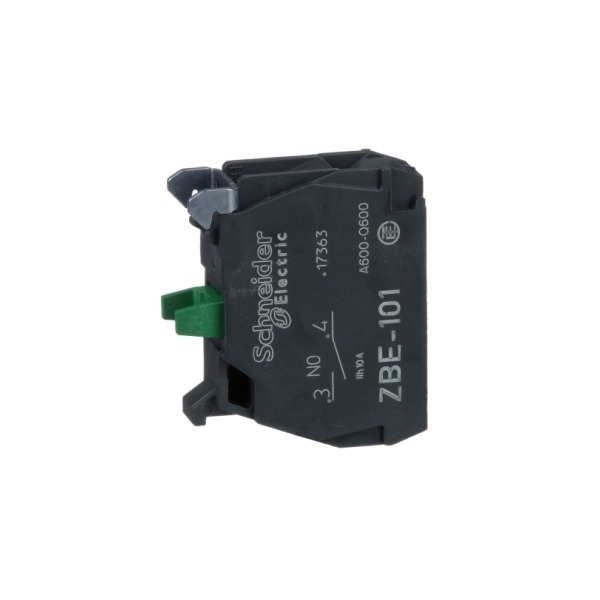

Immagine indicativa
10 disponibili
Descrizione
Elemento di contatto – ZBEØ22 – 1NO
| PRESENTAZIONE | |
| Gamma prodotto | Harmony XB5 Harmony XB4 |
| Tipo prodotto | Elemento contatti |
| Nome dispositivo | ZBE |
| Vendita quantità indivisibile | 5 |
| Grado di protezione IP | IP20 conforme a CEI 60529 |
| Funzionamento dei contatti | Ad apertura lenta |
| Tipo blocco contatti | Singolo |
| Uso contatti | Contatti standard |
| Connessioni – morsetti | Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a IEC 60947-1 |
| CARATTERISTICHE TECNICHE | |
| Peso prodotto | 0,011 kg |
| Composizione e tipo di contatti | 1 NO |
| Apertura positiva | Senza |
| Corsa di funzionamento | 2,6 mm (NO con modifica dello stato elettrico) 4,3 mm (corsa totale) |
| Forza di funzionamento | 2,3 N NO con modifica dello stato elettrico |
| Durata meccanica | 10000000 cicli |
| Coppia di serraggio | 0,8…1,2 Nm conforme a IEC 60947-1 |
| Forma della testa (vite) | Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite |
| Materiale contatti | Lega d’argento (Ag/Ni) |
| Protezione contro i cortocircuiti | 10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1 |
| Corrente termica convenzionale in aria [Ith] | 10 A conforme a IEC 60947-5-1 |
| Tensione nominale di isolamento [Ui] | 600 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947-1 |
| Corrente nominale di impiego [Ie] | 3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-1 6 A a 120 V, AC-15, A600 conforme a IEC 60947-5-1 0,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-1 0,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-1 0,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-1 1,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1 |
| Durata elettrica | 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C |
| Montaggio elementi di contatto o luminosi | Montaggio anteriore diretto sul pulsante |
| Codice di composizione elettrico | C1 9) C2 7) C3 6) C4 4) C5 5) C6 3) C7 4) C8 2) C9 3) C12 6) M1 6) M2 4) M3 4) M5 2) M6 2) M7 6) M8 4) M9 2) SF1 3) SF2 2) MF1 2) MF2 2) C10 2) M4 2) C13 1) |
| Presentazione del dispositivo | Prodotti base |
| AMBIENTE | |
| Trattamento di protezione | TH |
| Temperatura di stoccaggio | -40…70 °C |
| Temperatura ambiente | -40…70 °C |
| Norme di riferimento | CSA C22.2 No 14 IEC 60947-5-1 UL 508 IEC 60947-1 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1 |
| Certificazioni prodotto | CCC UL DNV GL GOST LROS (Lloyds Register of shipping) BV CSA |
| Resistenza alle vibrazioni | 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6 |
| Tenuta agli urti | 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,050 kg |
|---|---|
| Dimensioni | 30 × 25 × 10 mm |
