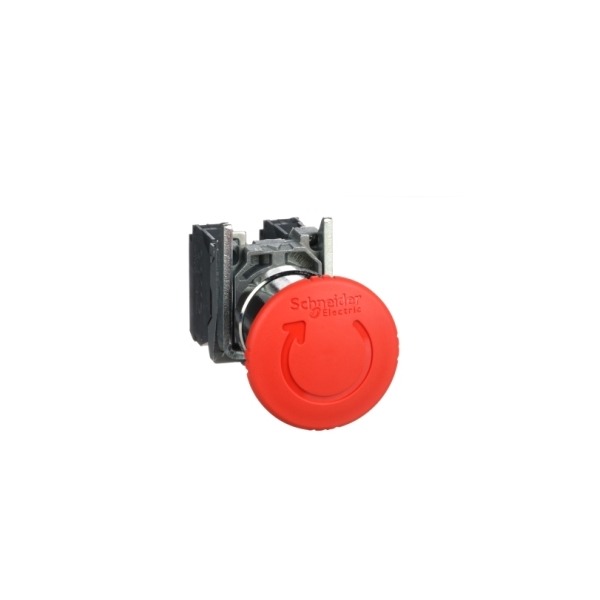

SCHNEIDER XB4BS8445 – Pulsante di arresto di emergenza Ø 22mm
29,42€ (IVA incl.)
Immagine indicativa
3 disponibili (ordinabile)
Descrizione
Pulsante di arresto di emergenza, Ø=22mm, testa a fungo Ø=40mm, colore rosso, sblocco rotazione, contatti 1NO+1NC
| CARATTERISTICHE | |
| GAMMA PRODOTTO | Harmony XB4 |
| TIPO DI PRODOTTO O COMPONENTE | Pulsante di spegnimento d’emergenza Pulsante arresto di emergenza |
| NOME DISPOSITIVO | XB4 |
| MATERIALE TESTA | Metallo cromato |
| MATERIALE BASE DI FISSAGGIO | Zamak |
| DIAMETRO DI MONTAGGIO | 22 mm |
| FORMA DELLA TESTA | Circolare |
| TIPO DI OPERATORE | aggancio meccanico |
| TIPO DI TESTA | Standard |
| RESET | Girare per sbloccare |
| TIPO OPERATORE | Rosso fungo Ø 40, non marcato |
| COMPOSIZIONE E TIPOLOGIA CONTATTI | 1 NO + 1 NC |
| FUNZIONAMENTO DEI CONTATTI | Ad apertura lenta |
| CONNESSIONI – MORSETTI | Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a EN 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a EN 60947-1 |
| CARATTERISTICHE TECNICHE | |
| ALTEZZA | 47 mm |
| LARGHEZZA | 40 mm |
| PROFONDITÀ | 82 mm |
| DESCRIZIONE MORSETTI ISO N°1 | (13-14)NO |
| RESISTENZA AL LAVAGGIO AD ALTA PRESSIONE | 7000000 Pa a 55 °C, distanza: 0,1 m |
| USO CONTATTI | Contatti standard |
| APERTURA POSITIVA | Con conforme a EN/IEC 60947-5-1 appendice K |
| CORSA DI FUNZIONAMENTO | 1,5 mm (NC con modifica dello stato elettrico) 2,6 mm (NO con modifica dello stato elettrico) 4,3 mm (corsa totale) |
| FORZA DI FUNZIONAMENTO | 44 N |
| DURATA MECCANICA | 300000 cicli |
| COPPIA DI SERRAGGIO | 0,8…1,2 Nm conforme a EN 60947-1 |
| FORMA DELLA TESTA (VITE) | Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite |
| MATERIALE CONTATTI | Lega d’argento (Ag/Ni) |
| PROTEZIONE CONTRO I CORTOCIRCUITI | 10 A fusibile cartuccia tipo gG conforme a EN/IEC 60947-5-1 |
| CORRENTE TERMICA CONVENZIONALE IN ARIA [ITH] | 10 A conforme a EN/IEC 60947-5-1 |
| TENSIONE NOMINALE DI ISOLAMENTO [UI] | 600 V (grado di inquinamento 3) conforme a EN 60947-1 |
| TENSIONE NOMINALE DI TENUTA AGLI IMPULSI [UIMP] | 6 kV conforme a EN 60947-1 |
| CORRENTE NOMINALE DI IMPIEGO [IE] | 3 A a 240 V, AC-15, A600 conforme a EN/IEC 60947-5-1 6 A a 120 V, AC-15, A600 conforme a EN/IEC 60947-5-1 0,1 A a 600 V, DC-13, Q600 conforme a EN/IEC 60947-5-1 0,27 A a 250 V, DC-13, Q600 conforme a EN/IEC 60947-5-1 0,55 A a 125 V, DC-13, Q600 conforme a EN/IEC 60947-5-1 1,2 A a 600 V, AC-15, A600 conforme a EN/IEC 60947-5-1 |
| DURATA ELETTRICA | 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN/IEC 60947-5-1 appendice C |
| AFFIDABILITÀ ELETTRICA | Λ < 10exp(-6) a 5 V e 1 mA in ambiente pulito conforme a EN/IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 5 mA in ambiente pulito conforme a EN/IEC 60947-5-4 |
| AMBIENTE | |
| TRATTAMENTO DI PROTEZIONE | TH |
| TEMPERATURA DI STOCCAGGIO | -40…70 °C |
| TEMPERATURA AMBIENTE OPERATIVA | -40…70 °C |
| CLASSE DI PROTEZIONE CONTRO LE SCARICHE ELETTRICHE | Classe I conforme a IEC 60536 |
| GRADO DI PROTEZIONE IP | IP66 conforme a IEC 60529 IP67 IP69 IP69K |
| GRADO DI PROTEZIONE NEMA | NEMA 13 NEMA 4X |
| GRADO DI PROTEZIONE IK | IK06 conforme a IEC 50102 |
| NORME DI RIFERIMENTO | EN/IEC 60204-1 EN/IEC 60947-1 UL 508 IEC 60364-5-53 EN/ISO 13850 CSA C22.2 No 14 EN/IEC 60947-5-1 EN/IEC 60947-5-4 JIS C8201-5-1 EN/IEC 60947-5-5 JIS C8201-1 |
| CERTIFICAZIONI PRODOTTO | RINA BV GL LROS (Lloyds Register of shipping) DNV CSA UL listed / CSA |
| RESISTENZA ALLE VIBRAZIONI | 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6 |
| TENUTA AGLI URTI | 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 |
| GARANZIA | 18 mesi |
Informazioni aggiuntive
| Peso | 0,100 kg |
|---|---|
| Dimensioni | 82 × 42 × 40 mm |
