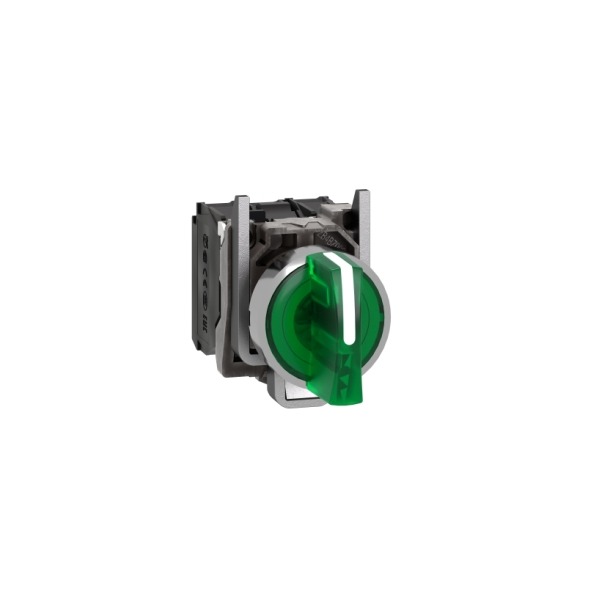

SCHNEIDER XB4BK133B5 – Selettore luminoso verde completo Ø22
27,70€ (IVA esc.)
Immagine indicativa
1 disponibili
Descrizione
Selettore luminoso verde completo Ø22, 3 posizioni fisse, 1NO+1NC, LED universale
| PRESENTAZIONE | |
| Gamma prodotto | Harmony XB4 |
| Tipo prodotto | Selettore luminoso |
| Nome dispositivo | XB4 |
| Materiale testa | Metallo cromato |
| Materiale base di fissaggio | Zamak |
| Tipo di testa | Standard |
| Diametro di montaggio | 22,5 mm |
| Vendita quantità indivisibile | 1 |
| Forma della testa | Circolare |
| Tipo di operatore | Fisso |
| Tipo operatore | Verde leva standard |
| Informazioni posizione operatore | 3 posizioni +/- 45° |
| Composizione e tipologia contatti | 1 NO + 1 NC |
| Funzionamento dei contatti | Ad apertura lenta |
| Connessioni – morsetti | Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, > = 1 x 0,22 mm² senza estremità cavo conforme a IEC 60947-1 |
| Sorgente luminosa | Universal LED |
| Attacco lampada | LED |
| Tensione alimentazione nominale [Us] | 24 V CA/CC a 50/60 Hz |
| CARATTERISTICHE TECNICHE | |
| Resistenza al lavaggio ad alta pressione | 7000000 Pa a 55 °C, distanza: 0,1 m |
| Uso contatti | Contatti standard |
| Apertura positiva | Con conforme a IEC 60947-5-1 appendice K |
| Coppia di funzionamento | 0,14 Nm NO con modifica dello stato elettrico |
| Durata meccanica | 500000 cicli |
| Coppia di serraggio | 0,8…1,2 Nm conforme a IEC 60947-1 |
| Forma della testa (vite) | Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite |
| Materiale contatti | Lega d’argento (Ag/Ni) |
| Protezione contro i cortocircuiti | 10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1 |
| Corrente termica convenzionale in aria [Ith] | 10 A conforme a IEC 60947-5-1 |
| Tensione nominale di isolamento [Ui] | 600 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947-1 |
| Corrente nominale di impiego [Ie] | 3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-1 6 A a 120 V, AC-15, A600 conforme a IEC 60947-5-1 0,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-1 0,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-1 0,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-1 1,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1 |
| Durata elettrica | 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a EN 60947-5-1 appendice C |
| Affidabilità elettrica | Λ < 10exp(-6) a 5 V e 1 mA in ambiente pulito conforme a IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 5 mA in ambiente pulito conforme a IEC 60947-5-4 |
| Tipo di segnalazione | Fisso |
| Limiti della tensione di alimentazione | 19,2…30 V CC 21,6…26,4 V CA |
| Assorbimento [A] | 18 mA |
| Durata vita | 100000 H a tensione nominale e 25 °C |
| Resistenza alle sovratensioni | 1 kV conforme a IEC 61000-4-5 |
| Presentazione del dispositivo | Prodotto completo |
| AMBIENTE | |
| Trattamento di protezione | TH |
| Temperatura di stoccaggio | -40…70 °C |
| Temperatura ambiente | -40…70 °C |
| Classe di protezione contro le scariche elettriche | Classe I conforme a IEC 60536 |
| Grado di protezione IP | IP66 conforme a CEI 60529 IP67 IP69 IP69K |
| Grado di protezione NEMA | NEMA 13 NEMA 4X |
| Grado di protezione IK | IK04 conforming to IEC 50102 |
| Norme di riferimento | UL 508 IEC 60947-5-4 JIS C8201-5-1 IEC 60947-5-5 IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-1 JIS C8201-1 |
| Certificazioni prodotto | CSA UL GL LROS (Lloyds Register of shipping) BV DNV |
| Resistenza alle vibrazioni | 5 gn (F= 2…500 Hz) conforme a IEC 60068-2-6 |
| Tenuta agli urti | 30 gn (durata = 18 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 50 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 |
| Resistenza ai transitori rapidi | 2 kV conforme a IEC 61000-4-4 |
| Resistenza ai campi elettromagnetici | 10 V/m conforme a IEC 61000-4-3 |
| Resistenza alle scariche elettrostatiche | 6 kV sul contatto (su parti metalliche) conforme a IEC 61000-4-2 8 kV in aria libera (nelle parti isolanti) conforme a IEC 61000-4-2 |
| Emissione elettromagnetica | Classe B conforme a IEC 55011 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,150 kg |
|---|---|
| Dimensioni | 53 × 34 × 87 mm |
