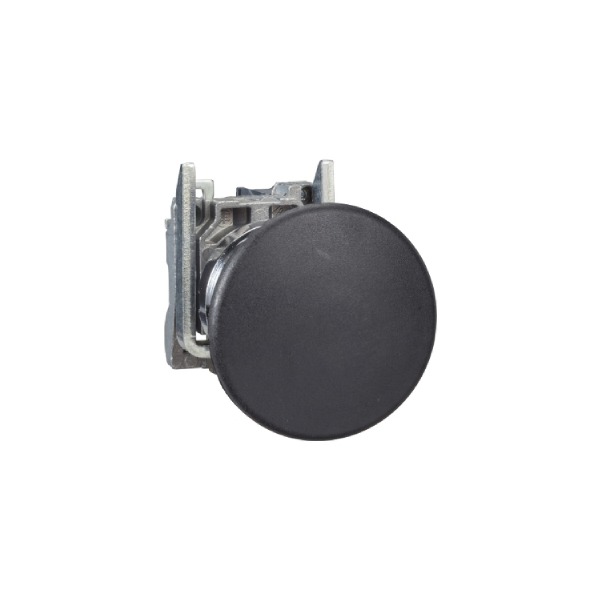

SCHNEIDER XB4BC21 – Pulsante nero Ø22 testa a fungo Ø40
16,59€ (IVA incl.)
Immagine indicativa
5 disponibili
Descrizione
Pulsante nero Ø22 – testa a fungo Ø40
| PRESENTAZIONE | |
| Gamma Prodotto | Harmony XB4 |
| Nome Dispositivo | XB4 |
| Tipo Prodotto | Pulsante |
| Materiale testa | Metallo cromato |
| materiale base di fissaggio | Zamak |
| Diametro Di Montaggio | 22,5 mm |
| Vendita quantità indivisibile | 1 |
| Forma della testa | Circolare |
| Tipo di operatore | Ad impulso |
| Tipo operatore | Nero fungo Ø 40, non marcato |
| Tipo di testa | Standard |
| Composizione e tipologia contatti | 1 NO |
| Funzionamento dei contatti | Ad apertura lenta |
| Connessioni – morsetti | Morsetti di fissaggio a vite, <= 2 x 1,5 mm² con estremità cavo conforme a IEC 60947-1 Morsetti di fissaggio a vite, 1 x 0,22…2 x 2,5 mm² senza estremità del cavo conforme a IEC 60947-1 |
| CARATTERISTICHE TECNICHE | |
| Peso Netto | 0,122 kg |
| Resistenza al lavaggio ad alta pressione | 7000000 Pa a 55 °C, distanza: 0,1 m |
| Uso contatti | Contatti standard |
| Apertura positiva | Senza |
| corsa di funzionamento | 2,6 mm (NO con modifica dello stato elettrico) 4,3 mm (corsa totale) |
| Forza di funzionamento | 3,8 N NO con modifica dello stato elettrico |
| Durata meccanica | 5000000 cicli |
| Coppia di serraggio | 0,8…1,2 Nm conforme a IEC 60947-1 |
| Forma della testa (vite) | Testa a croce compatibile con Philips no 1 cacciavite Testa a croce compatibile con pozidriv No 1 cacciavite Scanalato compatibile con piatto Ø 4 mm cacciavite Scanalato compatibile con piatto Ø 5,5 mm cacciavite |
| Materiale contatti | Lega d’argento (Ag/Ni) |
| Protezione contro i cortocircuiti | 10 A fusibile cartuccia tipo gG conforme a IEC 60947-5-1 |
| Corrente termica convenzionale in aria [Ith] | 10 A conforme a IEC 60947-5-1 |
| Tensione nominale di isolamento [Ui] | 600 V (grado di inquinamento 3) conforme a IEC 60947-1 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947-1 |
| Corrente nominale di impiego [Ie] | 3 A a 240 V, AC-15, A600 conforme a IEC 60947-5-1 6 A a 120 V, AC-15, A600 conforme a IEC 60947-5-1 0,1 A a 600 V, DC-13, Q600 conforme a IEC 60947-5-1 0,27 A a 250 V, DC-13, Q600 conforme a IEC 60947-5-1 0,55 A a 125 V, DC-13, Q600 conforme a IEC 60947-5-1 1,2 A a 600 V, AC-15, A600 conforme a IEC 60947-5-1 |
| Durata elettrica | 1000000 cicli, AC-15, 2 A a 230 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 3 A a 120 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, AC-15, 4 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,2 A a 110 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C 1000000 cicli, DC-13, 0,5 A a 24 V, intervallo di funzionamento <3600 cicli/h, fattore di carico: 0,5 conforme a IEC 60947-5-1 appendice C |
| Affidabilità elettrica | Λ < 10exp(-6) a 5 V e 1 mA in ambiente pulito conforme a IEC 60947-5-4 Λ < 10exp(-8) a 17 V e 5 mA in ambiente pulito conforme a IEC 60947-5-4 |
| Presentazione del dispositivo | Prodotto completo |
| AMBIENTE | |
| Trattamento di protezione | TH |
| Temperatura Di Stoccaggio | -40…70 °C |
| Temperatura Ambiente Operativa | -40…70 °C |
| Categoria di sovratensione | Classe I conforming to IEC 60536 |
| Grado di protezione IP | IP66 conforme a CEI 60529 IP69 IP69K |
| Grado Di Protezione Nema | NEMA 13 NEMA 4X |
| Grado Di Protezione Ik | IK06 conforme aIEC 50102 |
| Norme Di Riferimento | IEC 60947-5-1 CSA C22.2 No 14 IEC 60947-1 IEC 60947-5-5 UL 508 JIS C8201-5-1 IEC 60947-5-4 JIS C8201-1 |
| Certificazioni Prodotto | CSA LROS (Lloyds Register of shipping) BV UL listed / CSA DNV |
| Resistenza alle vibrazioni | 5 gn (f= 2…500 Hz) conforming to IEC 60068-2-6 |
| Tenuta agli urti | 10 gn (durata = 11 ms) per accelerazione a mezza onda sinusoidale conforme a IEC 60068-2-27 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,200 kg |
|---|---|
| Dimensioni | 9 × 4,5 × 5,4 mm |
