SCHNEIDER TM2AMI2HT – Modulo ingresso analogico 2 ingressi

SCHNEIDER

SCHNEIDER TM2AMI2HT – Modulo ingresso analogico 2 ingressi

260,71€ (IVA incl.)

COD: TM2AMI2HT Categorie: , Tag: , , , , , , , , ,

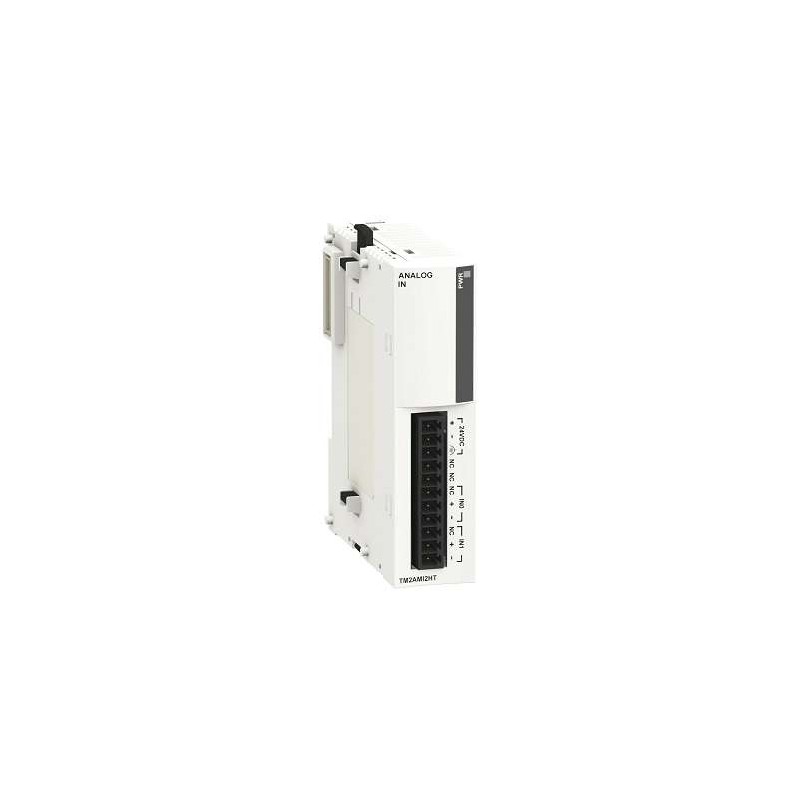

Immagine indicativa

1 disponibili (ordinabile)

Descrizione

Modulo ingresso analogico, 2 ingressi tensione/corrente, livello ingresso alto, tipo di ingresso analogico: corrente 4/20mA non differenziale – tensione 0/10V non differenziale.

Gamma di prodotto: Controllore logico Modicon M238

CARATTERISTICHE GENERALI
Gamma prodotto Controllore logico Modicon M238
Tipo di prodotto o componente Modulo ingresso analogico
Numero ingressi analogici 2
Livello ingresso Livello alto
Tipo di ingresso analogico corrente 4…20 mA non differenziale
tensione 0…10 V non differenziale
Cross talk <= 2 LSB
CARATTERISTICHE TECNICHE
Compatibilità gamma Twido
Advantys OTB
Risoluzione ingresso analogico 12 bit
Valore LSB 2,5 mV tensione tensione
4,8µA corrente corrente
Sovraccarico continuo ammissibile 40 mA, tipo ingresso analogico: corrente
13 V, tipo ingresso analogico: tensione
Impedenza d’ingresso >= 1 MOhm tensione
10 Ohm corrente
Durata campionatura 10 ms
Periodo di acquisizione 10 ms per canale + durata 1 ciclo controllore
Errore di misurazione +/-0,2% del fondo scala a 25 °C
Coefficiente di temperatura +/-0,006 %FS/°C
Precisione ripetizione +/- 0,5 %FS
Non-linearità +/- 0,2 %FS
Errore totale +/-1 %FS
Tipo di cavi Cavo schermato
Isolamento tra via e logica interna Fotoaccoppiatore
Alimentazione Alimentazione esterna
Tensione nominale di alimentazione [Us] 24 V CC
Limiti tensione alimentazione 20,4…28,8 V
Collegamento elettrico 1 blocco terminale con viti rimovibile
Assorbimento di corrente 50 mA a 5 V CC interno
40 mA a 24 V CC esterno
AMBIENTE
Resistenza dielettrica 500 V tra I/O e circuito di alimentazione esterno
500 V tra I/O e logica interna
Larghezza 23,5 mm
Profondità 70 mm
Altezza 90 mm
GARANZIA CONTRATTUALE
Garanzia 18 mesi

Informazioni aggiuntive

Peso 0,400 kg
Dimensioni 70 × 23,5 × 90 mm
