SCHNEIDER SFSET – Interruttore MT SFset 24kV 16kA

Descrizione

Interruttore di Media Tensione SFset 24kV, 16kA, AUX 220V, con unità di protezione integrata per interruttore SFset VIP37P.

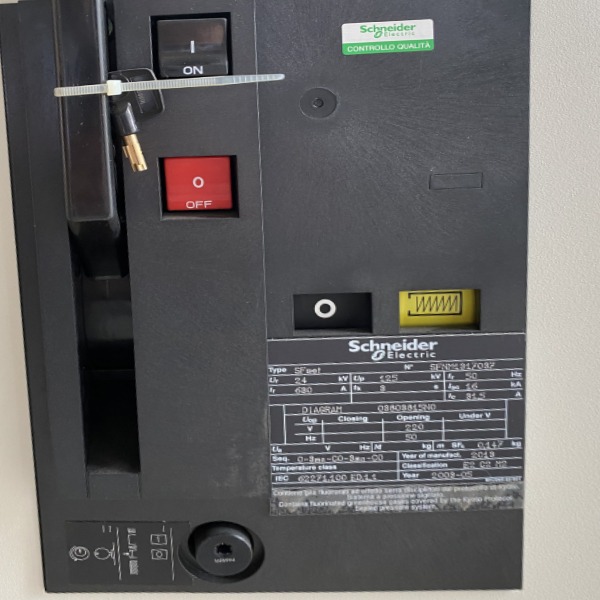

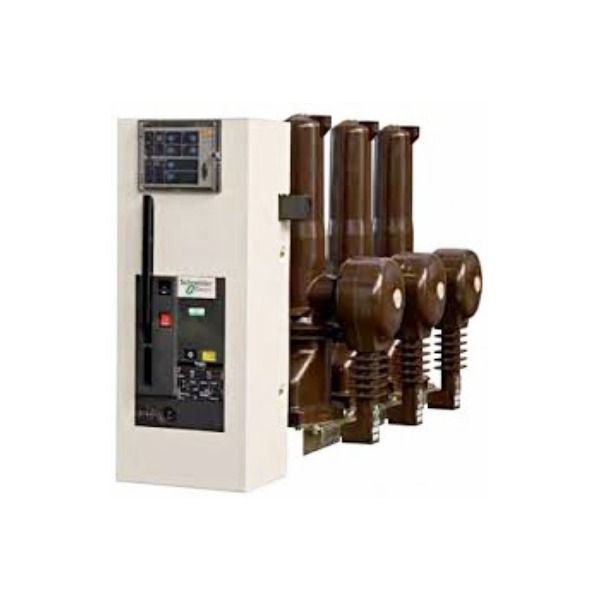

Interruttore SFset con rilevatori di corrente e relè di protezione integrato a bordo

Caratteristiche elettriche principali:

Tensione nominale: kV 24

Livello d’isolamento frequenza industriale 50Hz / 1min (valore efficace): kV 50

Livello d’isolamento a impulso atmosferico 1,2 / 50 ms (valore di picco): kV 125

Frequenza nominale: Hz 50 / 60

N° fasi: 3

Corrente nominale: A 630

Potere d’interruzione (valore efficace): kA 16

Potere di chiusura (valore di picco): kA 31.5

Corrente di breve durata (valore efficace -3s): kA 16

Sequenza manovra

Durata elettrica: classe  E2 – C2

Durata meccanica: classe  M2

Interasse: mm 300

Caratteristiche

L’SFset è equipaggiato con una catena di protezione integrata completamente autonoma (con unità di controllo tipo VIP), funzionante senza sorgente ausiliaria.

Il funzionamento dell’SFset è basato sulla tecnica dell’autocompressione dell’SF6, utilizzato come gas di interruzione e di isolamento.

L’SFset è disponibie nella versione FISSA.

L’apparecchio fisso è composto da:

• un interruttore SF1;
• una catena di protezione autonoma comprendente:

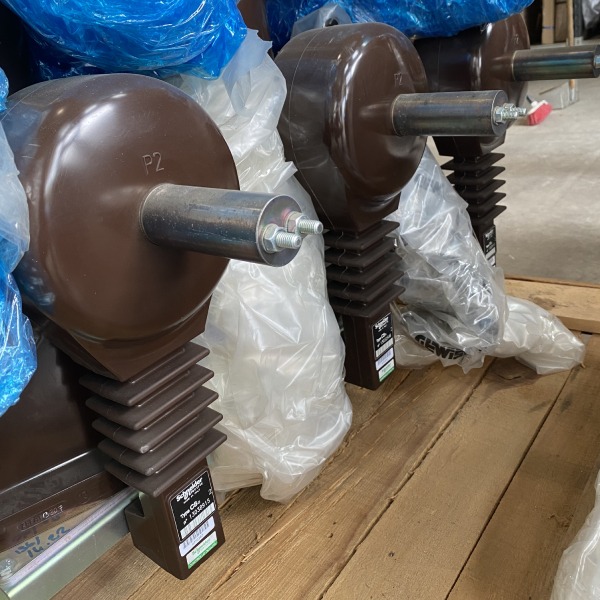

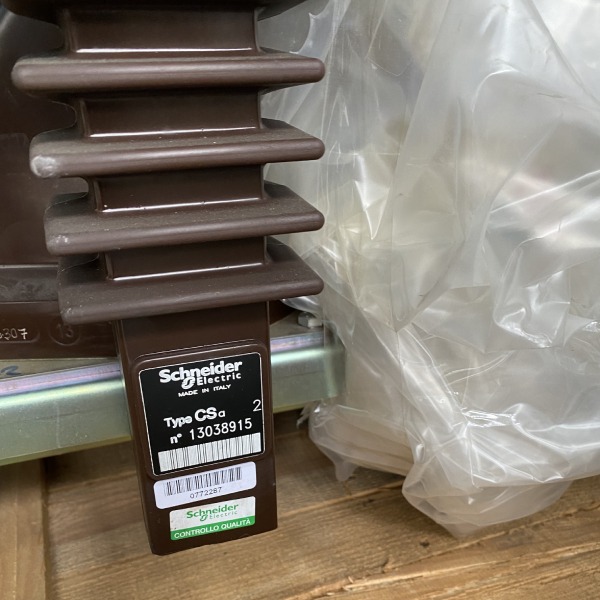

  • n° 2 o 3 rilevatori di corrente funzionali montati sul codolo inferiore del polo;

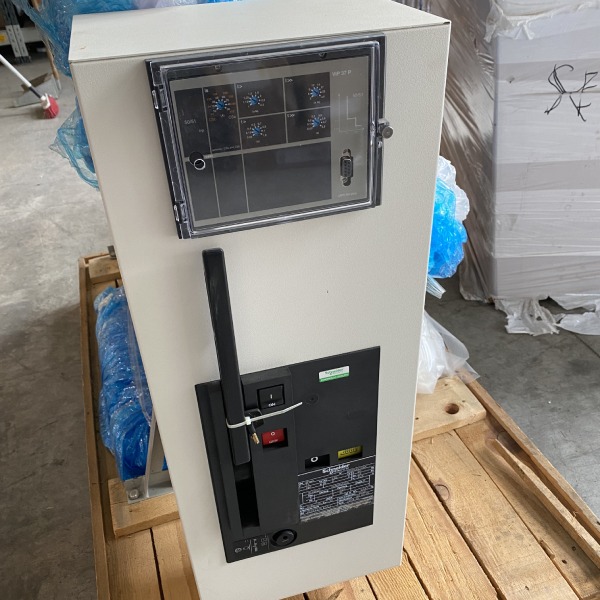

  • una unità di protezione elettronica tipo VIP, installata nel blocco del comando;
