SCHNEIDER RXM2AB1BD – Relè miniatura ZELIO RXM 2NC/NO
5,78€ (IVA incl.)

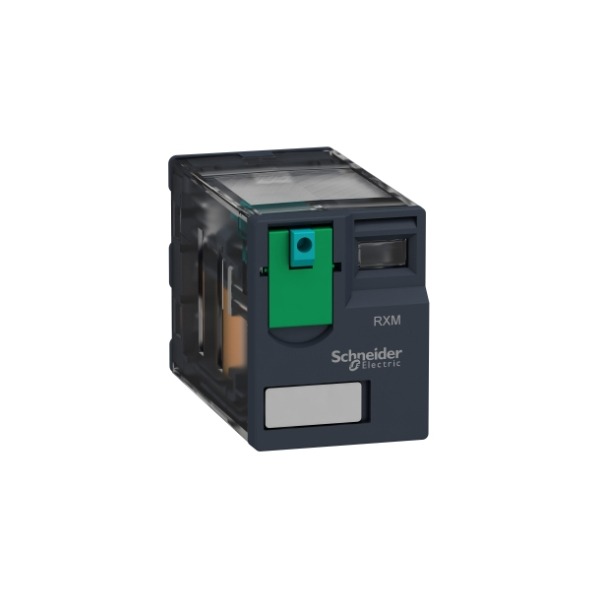

Immagine indicativa
20 disponibili (ordinabile)
Descrizione
Relè miniatura ZELIO RXM, 2NC/NO, tensione di comando 24Vcc, Ithe=12A, composizione contatti 2 CO
Caratteristiche
| Gamma prodotto |
Zelio Relay
|
|
|---|---|---|
| Nome gamma |
Miniatura
|
|
| Tipo di prodotto o componente |
Relè estraibile
|
|
| Nome dispositivo |
RXM
|
|
| Composizione e tipologia contatti |
2 OC
|
|
| Tensione di comando [Uc] |
24 V CC
|
|
| Corrente termica convenzionale in cassetta [Ithe] |
12 A a -40…55 °C
|
|
| LED di stato |
Senza
|
|
| Tipo di controllo |
Lockable test button
|
|
| Coefficiente di utilizzo |
20 %
|
Caratteristiche tecniche
| Forma del pin |
Piatto
|
|
|---|---|---|
| Tensione nominale di isolamento [Ui] |
250 V conforme a IEC
300 V conforme a CSA 300 V conforme a UL |
|
| Tensione nominale di tenuta ad impulso [Uimp] |
4 kV durante 1,2/50 µs
|
|
| Materiale contatti |
AgNi
|
|
| Corrente nominale di impiego [Ie] |
12 A a 28 V (DC) NO conforme a IEC
12 A a 250 V (AC) NO conforme a IEC 6 A a 28 V (DC) NC conforme a IEC 6 A a 250 V (AC) NC conforme a IEC 12 A a 28 V (DC) conforme a UL 12 A a 277 V (AC) conforme a UL |
|
| Massima tensione di commutazione |
250 V conforme a IEC
|
|
| Resistive rated load |
12 A a 250 V CA
12 A a 28 V DC |
|
| Massima capacità di commutazione |
3000 VA/336 W
|
|
| Capacità di commutazione minima |
170 mW a 10 mA, 17 V
|
|
| Tasso di funzionamento |
<= 1200 cicli/ora sotto carico
<= 18000 cicli/ora a vuoto |
|
| Durata meccanica |
10000000 cicli
|
|
| Durata elettrica |
100000 cicli per resistivo carico
|
|
|
Consumo medio della bobina in W
|
0,9 W
|
|
| Soglia tensione di ricaduta |
>= 0,1 Uc
|
|
|
Tempo di funzionamento
|
20 ms
|
|
| Tempo di rilascio |
20 ms
|
|
|
Resistenza media della bobina
|
650 Ohm a 20 °C +/- 10 %
|
|
| Limiti tensione di esercizio nominale |
19.2…26.4 V DC
|
|
| Dati di affidabilità sicurezza |
B10d = 100000
|
|
| Categoria di protezione |
RT I
|
|
| Livelli di test |
Livello A
|
|
| Posizione di funzionamento |
Qualunque posizione
|
Ambiente
| Resistenza dielettrica |
1300 V CA tra contatti con micro disconnection isolamento
2000 V CA tra bobina e contatto con rinforzato isolamento 2000 V CA tra poli con basic isolamento |
|
|---|---|---|
| Certificazioni prodotto |
RoHS
GOST CSA REACH UL Lloyd’s CE |
|
| Norme di riferimento |
CSA C22.2 No 14
UL 508 EN/IEC 61810-1 |
|
| Temperatura di stoccaggio |
-40…85 °C
|
|
| Temperatura ambiente di funzionamento |
-40…55 °C
|
|
| Resistenza alle vibrazioni |
3 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cycles in operation
5 gn, ampiezza = +/- 1 mm (f = 10…150 Hz)5 cicli non operativi |
|
| Grado di protezione IP |
IP40 conforme a EN/IEC 60529
|
|
| Tenuta agli urti |
10 gn per in funzionamento
30 gn per non funzionante |
|
| Grado di inquinamento |
3
|
| Garanzia |
18 mesi
|
|---|
Informazioni aggiuntive
| Peso | 0,200 kg |
|---|---|
| Dimensioni | 27 × 21 × 48 mm |
| Corrente nominale |
