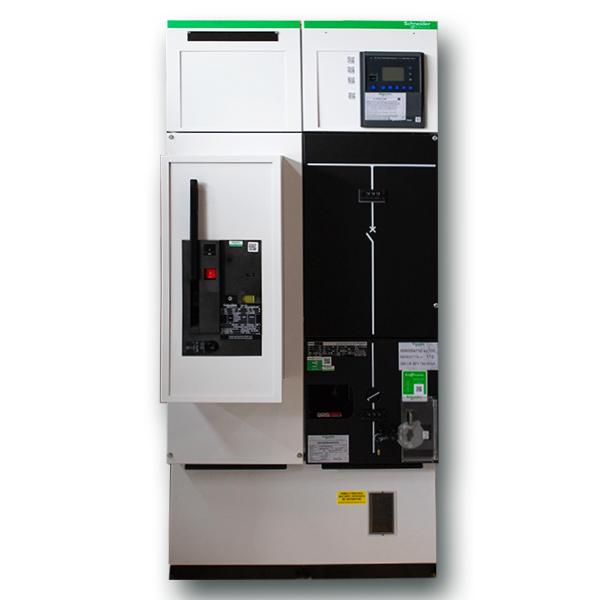

SCHNEIDER MT DM1-R – Scomparto MT SM6 unità DM1-R

Descrizione

UNITA’ ARRIVO CAVO CON INTERRUTTORE E SEZIONATORE 24kV:750mm.

Unità con funzione di protezione con apparecchiatura di interruzione in SF6.

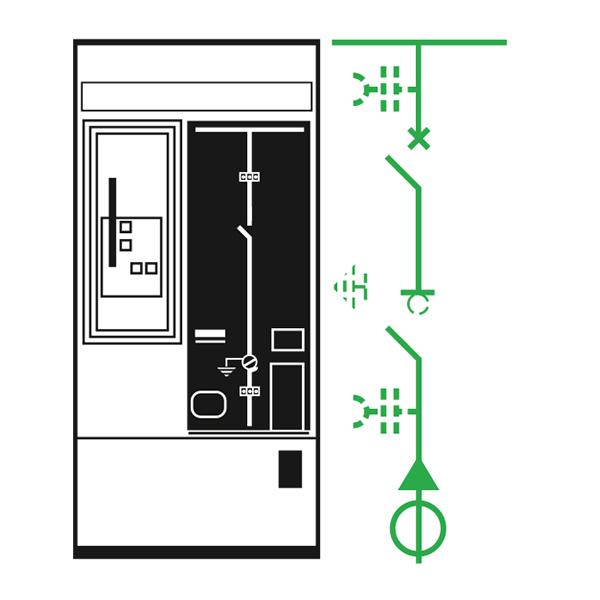

L’unità DM1-R è composta da un’unica apparecchiatura che raggruppa le funzioni:
• Sezionatore di linea in SF6
• Sezionatore di terra in SF6
• Interruttore in SF6

UNITÀ BASE:

• interruttore SF1
• sezionatore e sezionatore di terra a monte dell’interruttore
• sezionatore di messa a terra a valle dell’interruttore
• sistema di sbarre trifase
• comando interruttore tipo RI
• comando sezionatore tipo CS
• n° 3 trasformatori tipo LPCT
• contatti ausiliari sull’interruttore
• blocco a chiave sul sezionatore di linea in posizione di chiuso
• blocco a chiave sui sezionatori di messa a terra in posizione di chiuso
• blocco a chiave sull’interruttore in posizione di aperto
• cella BT 100 mm per 24 kV
• resistenza anticondensa 150 W
• piastre di ammarro cavi unipolari
• LSC2A

VERSIONE:

• interruttore SFset (fino a 630 A)
• sganciatore di apertura a basso assorbimento MITOP con SFset
• comando CIT con sezionatore di terra sull’arrivo cavi

INVOLUCRI DI PROTEZIONE COMANDI:

Nella parte anteriore dell’unità, protetti da appositi involucri, sono situati i diversi
comandi delle funzioni:
• interruttore di manovra-sezionatore e sezionatore di messa a terra
• sezionatore(i)
• interruttore
• contattore
oltre agli indicatori di presenza tensione.
Permette inoltre di installare facilmente lucchetti, blocchi e accessori BT standard
(contatti ausiliari, bobine di sgancio, motori, ecc.).
