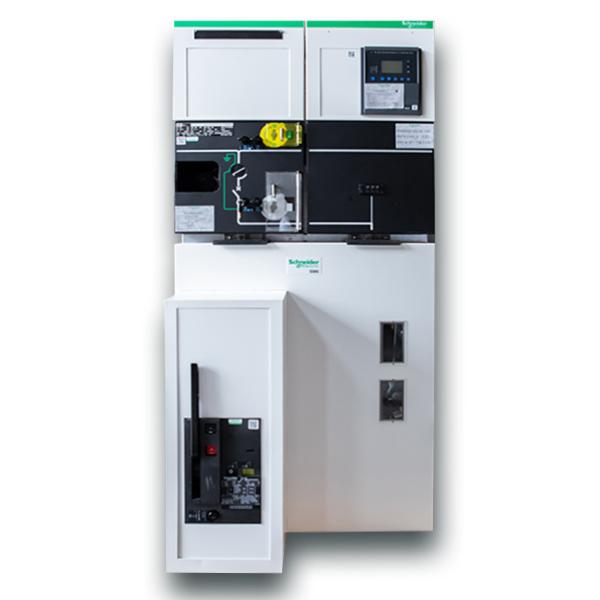

SCHNEIDER MT DM1-A – Scomparto MT SM6 unità DM1-A

Descrizione

UNITA’ INTERRUTTORE CON SEZIONATORE E PARTENZA CAVO 24kV:750mm.

Unità con funzione di protezione con apparecchiatura di interruzione in SF6.

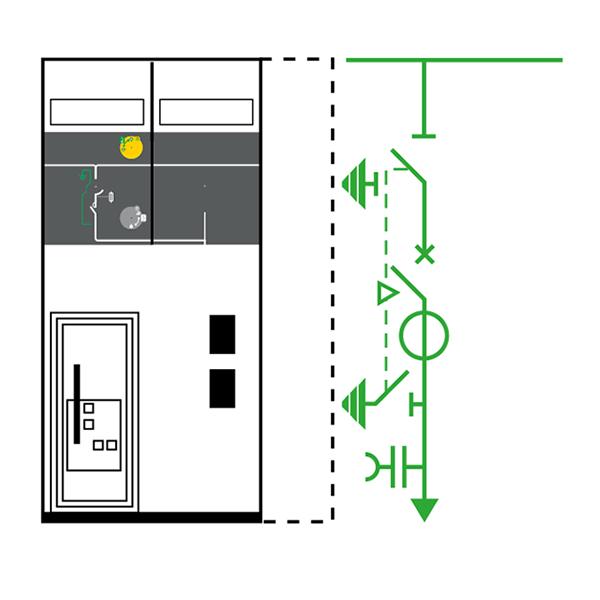

L’unità DM1-A è composta da un’unica apparecchiatura che raggruppa le funzioni:
• Sezionatore di linea in SF6
• Sezionatore di terra in SF6
• Interruttore in SF6

UNITÀ BASE:

• Interruttore SF1
• Sezionatore e sezionatore di terra a monte dell’interruttore
• Sezionatore di messa a terra a valle dell’interruttore
• Sistema di sbarre trifase
• Comando interruttore tipo RI
• Comando sezionatore tipo CS
• N° 3 trasformatori tipo LPCT
• Contatti ausiliari sull’interruttore
• Blocco a chiave sul sezionatore di linea in posizione di chiuso
• Blocco a chiave sui sezionatori di messa a terra in posizione di chiuso
• Blocco a chiave sull’interruttore in posizione di aperto
• Cella BT 100 mm per 24 kV
• Resistenza anticondensa 150 W
• Piastre di ammarro cavi unipolari
• LSC2A

VERSIONE:

• Interruttore SFset (solo per 630 A e 24 kV)
• Sganciatore di apertura a basso assorbimento MITOP con SFset

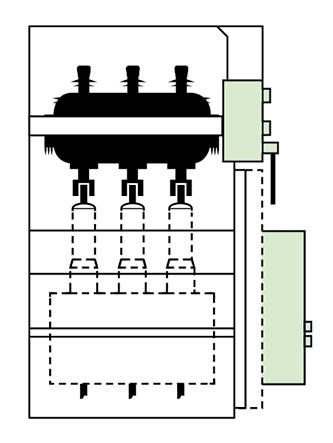

INVOLUCRI DI PROTEZIONE COMANDI:

Nella parte anteriore dell’unità, protetti da appositi involucri, sono situati i diversi
comandi delle funzioni:
• Interruttore di manovra-sezionatore e sezionatore di messa a terra
• Sezionatore(i)
• Interruttore
• Contattore
oltre agli indicatori di presenza tensione.
Permette inoltre di installare facilmente lucchetti, blocchi e accessori BT standard
(contatti ausiliari, bobine di sgancio, motori, ecc.).
