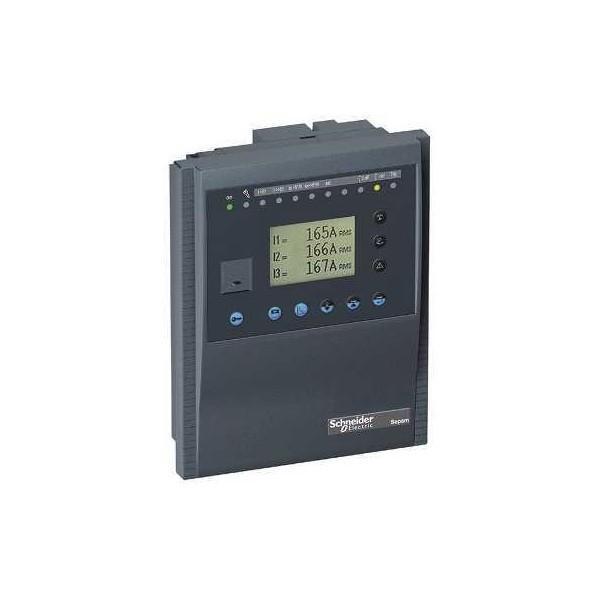

SCHNEIDER LEEMS20VLCEI016E – Relè di protezione per protezione corrente o tensione SEPAM S20

Descrizione

Funzioni principali

Protezioni di fase e protezione di terra a tempo di ritorno regolabile, con possibilità di commutazione del banco di regolazioni attivo mediante ordine logico

Protezione di terra insensibile alle inserzioni dei trasformatori

Rilevamento di squilibrio delle fasi

Protezione termica RMS che prende in considerazione la temperatura di funzionamento esterna e i regimi di ventilazione

Protezione a derivata di frequenza (df/dt) per un disaccoppiamento rapido e sicuro.

Sepam può  essere collegato a una rete di comunicazione di supervisione (S-LAN) basata sui seguenti protocolli di comunicazione:

• Modbus RTU
• DNP3
• IEC 60870-5-103
• IEC 61850

Tutte le informazioni necessarie per gestire l’apparecchiatura a distanza, mediante un supervisore, sono accessibili mediante la porta di comunicazione:

in lettura: tutte le misure, gli allarmi, le regolazioni…

in scrittura: gli ordini di telecomando del dispositivo di interruzione.

Diagnostica: 3 tipi di informazioni di diagnostica per una migliore gestione:

diagnostica di rete e di macchina: corrente di intervento, tasso di squilibrio, oscilloperturbografia…

diagnostica dell’apparecchiatura: sommatoria correnti interrotte, tempo di manovra,…

diagnostica dell’unità di protezione e dei suoi moduli complementari: risultato dell’autodiagnostica, watchdog,… controllo e comando

Logica di comando interruttore e segnalazione programmate senza bisogno di relè ausiliari o di cablaggio complementare.

Presentazione:

2 tipi HMI

4 ingressi di corrente e di tensione

10 ingressi / 8 uscite logiche

1 porta di comunicazione seriale

8 ingressi sonde di temperatura

misura della corrente (serie S-M-T) o della tensione (serie B)

Protezione di fase e di terra

Protezione di disaccoppiamento per derivata di frequenza
