SCHNEIDER LC1G1154LSEA – Contattore elevata potenza TeSys Giga
544,20€ (IVA esc.)

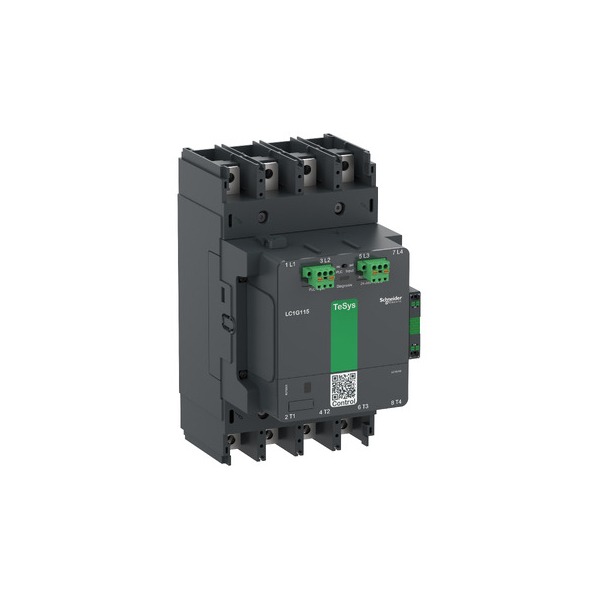

Immagine indicativa
1 disponibili
Descrizione
Contattore elevata potenza TeSys Giga, 4P (4NO), AC1 250A, versione Advanced, bobina elettronica 200…500V AC/DC
| PRESENTAZIONE | |
| Gamma | TeSys |
| Gamma prodotto | TeSys Giga |
| Tipo prodotto | Contattore |
| Nome dispositivo | LC1G |
| Applicazione contattore | Commutazione di potenza |
| Categoria di utilizzazione | AC-3 AC-3e AC-1 AC-5A AC-5B AC-6a AC-6B DC-1 DC-3 DC-5 |
| Numero di poli | 4P |
| Tensione nominale di impiego [Ue] | <= 1000 V CA 50/60 Hz <= 460 V DC |
| Corrente nominale di impiego [Ie] | 115 A (at <60 °C) at <= 440 V AC-3 250 A (at <40 °C) at <= 1000 V AC-1 |
| Tensione di comando [Uc] | 200…500 V CA 50/60 Hz 200…500 V DC |
| Limiti tensione circuito di controllo | Operativo: 0.8 Uc Min…1.1 Uc Max (at <60 °C) Diseccitazione: 0.1 Uc Max…0.45 Uc Min (at <60 °C) |
| CARATTERISTICHE TECNICHE | |
| Tensione nominale di tenuta agli impulsi [Uimp] | 8 kV |
| Categoria di sovratensione | III |
| Corrente termica convenzionale in aria aperta [Ith] | 250 A (at 40 °C) |
| Capacità di interruzione nominale | 1040 A at 440 V |
| Corrente nominale ammissibile di breve durata [Icw] | 1,1 kA – 10 s 0,64 kA – 30 s 0,52 kA – 1 min 0,4 kA – 3 min 0,32 kA – 10 min |
| Calibro del fusibile associato | 125 A aM at <= 440 V for motor 125 A aM at <= 690 V for motor 315 A gG at <= 690 V |
| Impedenza media | 0,00018 Ohm |
| Tensione nominale di isolamento [Ui] | 1000 V |
| Dissipazione di potenza per polo | 10 W AC-1 – Ith 250 A 3 W AC-3 – Ith 115 A |
| Codice compatibilità | LC1G |
| Composizione contatto polo | 4 NO |
| Composizione contatto ausiliario | 1 NO + 1 NC |
| Potere di chiusura nominale Irms | 1560 A at 440 V |
| Tecnologia bobina | Limitazione di picco bidirezionale incorporata |
| Livello di affidabilità sicurezza | B10d = 400000 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 3000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
| Durata meccanica | 8 Mcicli |
| Potenza di spunto in VA (50/60 Hz, AC) | 295 VA |
| Potenza di spunto in W (DC) | 215 W |
| Mantenimento del consumo energetico in VA (50/60 Hz, AC) | 13,0 VA |
| Mantenimento del consumo energetico W (DC) | 8,0 W |
| Tempo di funzionamento | 40…70 ms chiusura 15…50 ms apertura |
| Tasso operativo massimo | 600 cicli/h AC-3 600 cicli/h AC-3e 300 cicli/h AC-1 |
| Connessioni / Morsetti | Circuito di potenza: bar 2 – busbar cross section: 25 x 6 mm Circuito di potenza: morsetti di collegamento a dado 1 185 mm² Circuito di potenza: connessione bullonata Circuito di controllo: push-in 1 0,2…2,5 mm² – cable stiffness: rigido cordato senza estremità cavo Circuito di controllo: push-in 1 0,25…2,5 mm² – cable stiffness: flessibile con estremità cavo Circuito di controllo: push-in 2 0,5…1,0 mm² con estremità cavo Circuito di controllo: push-in 0,75…2,5 mm² – cable stiffness: rigido cordato senza estremità cavo Circuito di controllo: push-in 0,75…2,5 mm² – cable stiffness: flessibile con estremità cavo |
| Passo del collegamento | 35 mm |
| Installazione | Piastra |
| Norme di riferimento | EN/IEC 60947-4-1 CEI EN 60947-5-1 UL 60947-4-1 CSA C22.2 No 60947-4-1 JIS C8201-4-1 JIS C8201-5-1 |
| Certificazioni prodotto | CB Scheme CCC cULus EAC CE “UKCA” EU-RO-MR by DNV-GL |
| Coppia di serraggio | 18 Nm |
| Altezza | 255 mm |
| Larghezza | 143 mm |
| Profondità | 193 mm |
| Peso prodotto | 5,1 kg |
| AMBIENTE | |
| Grado di protezione IP | IP2x Lato frontale con sudario conforme a CEI 60529 IP2x Lato frontale con sudario conforme a VDE 0106 |
| Temperatura ambiente | -25…60 °C |
| Temperatura di stoccaggio | -60…80 °C |
| Robustezza meccanica | Vibrazioni 5…300 Hz 2 gn contatto aperto Vibrazioni 5…300 Hz 4 gn contatto chiuso Urti 10 gn 11 ms contatto aperto Urti 15 gn 11 ms contatto chiuso |
| Colore | Grigio scuro |
| Trattamento di protezione | TH |
| Temperatura ammessa vicino al dispositivo | -40…70 °C a Uc |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
