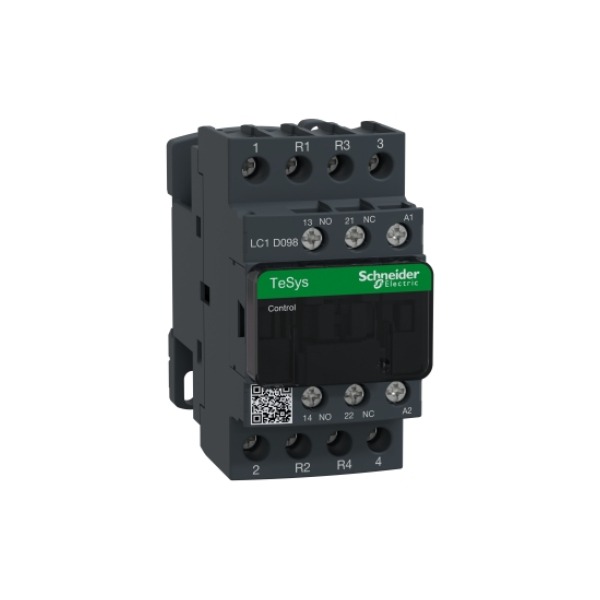

SCHNEIDER LC1D098B7 – Contattore TeSys LC1D 4P
43,37€ (IVA incl.)
Immagine indicativa
3 disponibili
Descrizione
Contattore TeSys LC1D – 4 poli (2NO + 2NC) – AC1 440V 20 A – 24 V AC
| PRESENTAZIONE | |
| Gamma di prodotti | TeSys Deca |
| Tipo di prodotto o componente | Contattore |
| Nome dispositivo | LC1D |
| Applicazione contattore | Carico resistivo |
| Categoria di utilizzazione | AC-1 AC-3 AC-3e AC-4 |
| Numero di poli | 4P |
| Tensione nominale di impiego [Ue] | <= 690 V CA 25…400 Hz Circuito di potenza: <= 250 V DC Circuito di potenza: |
| Corrente nominale di impiego [Ie] | 20 A (at <60 °C) at <= 440 V CA AC-1 for Circuito di potenza |
| [Uc] Tensione del circuito di controllo | 24 V CA 50/60 Hz |
| CARATTERISTICHE TECNICHE | |
| Codice compatibilità | LC1D |
| Composizione contatto polo | 2 NO + 2 NC |
| Copertura di protezione | Con |
| Corrente termica convenzionale in aria aperta [Ith] | 20 A (at 60 °C) for Circuito di potenza 10 A (at 60 °C) for circuito segnalazione |
| Potere di chiusura nominale Irms | 250 A at 440 V for Circuito di potenza conforme a IEC 60947 140 A CA for circuito segnalazione conforme a IEC 60947-5-1 250 A DC for circuito segnalazione conforme a IEC 60947-5-1 |
| Capacità di interruzione nominale | 250 A at 440 V for Circuito di potenza conforme a IEC 60947 |
| Corrente nominale ammissibile di breve durata [Icw] | 105 A 40 °C – 10 s for Circuito di potenza 210 A 40 °C – 1 s for Circuito di potenza 30 A 40 °C – 10 min for Circuito di potenza 61 A 40 °C – 1 min for Circuito di potenza 100 A – 1 s for circuito segnalazione 120 A – 500 ms for circuito segnalazione 140 A – 100 ms for circuito segnalazione |
| Calibro del fusibile associato | 10 A gG for circuito segnalazione conforme a IEC 60947-5-1 25 A gG at <= 690 V coordinamento Tipo 1 for Circuito di potenza 20 A gG at <= 690 V coordinamento Tipo 2 for Circuito di potenza |
| Impedenza media | 2,5 mOhm – Ith 25 A 50 Hz for Circuito di potenza |
| Dissipazione di potenza per polo | 1,56 W AC-1 |
| Tensione nominale di isolamento [Ui] | 690 V conforme a IEC 60947-4-1 Circuito di potenza: 600 V CSA certificato Circuito di potenza: 600 V UL certificato Circuito di potenza: 690 V conforme a IEC 60947-1 circuito segnalazione: 600 V CSA certificato circuito segnalazione: 600 V UL certificato circuito segnalazione: |
| Categoria di sovratensione | III |
| Grado di inquinamento | 3 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947 |
| Livello di affidabilità sicurezza | B10d = 1369863 cicli Contattore con carico nominale conforme a EN/ISO 13849-1 B10d = 20000000 cicli Contattore con carico meccanico conforme a EN/ISO 13849-1 |
| Durata meccanica | 15 Mcicli |
| Durata elettrica | 0,3 Mcicli 20 A AC-1 a Ue <= 690 V |
| Tipo circuito di controllo | CA a 50/60 Hz |
| Tecnologia bobina | Senza modulo soppressore integrato |
| Limiti tensione circuito di controllo | 0,3…0,6 Uc -40…60 °C diseccitazione CA 50/60 Hz 0,8…1,1 Uc -40…60 °C operativo CA 50 Hz 0,85…1,1 Uc -40…60 °C operativo CA 60 Hz |
| Potenza di spunto in VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA 50 Hz cos phi 0,75 (at 20 °C) |
| Assorbimento potenza di mantenimento VA | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA 50 Hz cos phi 0,3 (at 20 °C) |
| Dissipazione di calore | 2…3 W at 50/60 Hz |
| Tempo di funzionamento | 12…22 ms chiusura 4…19 ms apertura |
| Tasso massimo di funzionamento | 3600 cicli/ora a <60 °C |
| Tasso massimo di funzionamento | 3600 cicli/ora at 60 °C |
| Connessioni / Morsetti | Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² – del cavo rigidità: Flessibile senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² – rigidità del cavo: Flessibile senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² – rigidità del cavo Flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…2,5 mm² – rigidità del cavo: Flessibile con estremità cavo Circuito di potenza: morsetti di fissaggio a vite 1 1…4 mm² – rigidità del cavo solido senza estremità cavo Circuito di potenza: morsetti di fissaggio a vite 2 1…4 mm² – rigidità del cavo: solido senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – rigidità del cavo: Flessibile senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² rigidità del cavo: Flessibile senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – rigidità del cavo: Flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…2,5 mm² rigidità del cavo: Flessibile con estremità cavo Circuito di controllo: morsetti di fissaggio a vite 1 1…4 mm² – rigidità del cavo: solido senza estremità cavo Circuito di controllo: morsetti di fissaggio a vite 2 1…4 mm² – rigidità del cavo: solido senza estremità cavo |
| Coppia di serraggio | Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite piatto Ø 6 mm Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite Philips No 2 Circuito di controllo: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite pozidriv No 2 Circuito di potenza: 1,7 Nm – su morsetti di fissaggio a vite – con cacciavite pozidriv No 2 |
| Composizione contatto ausiliario | 1 NO + 1 NC |
| Tipo contatti ausiliari | Tipo con collegamento meccanico 1 NO + 1 NC conforme a IEC 60947-5-1 tipo contatto a specchio 1 NC conforme a IEC 60947-4-1 |
| Frequenza circ. segnalazione | 25…400 Hz |
| Tensione minima di commutazione | 17 V for circuito segnalazione |
| Corrente minima di commutazione | 5 mA for circuito segnalazione |
| Resistenza di isolamento | > 10 MOhm for circuito segnalazione |
| Tempo di non sovrapposizione | 1,5 ms alla disattivazione tra contatto NC e NO 1,5 ms all’attivazione tra contatto NC e NO |
| Installazione | Piastra Rail |
| AMBIENTE | |
| Norme di riferimento | CSA C22.2 No 14 EN 60947-4-1 EN 60947-5-1 IEC 60947-4-1 IEC 60947-5-1 UL 60947-4-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1 |
| Certificazioni prodotto | UL CCC CSA Marina “UKCA” EAC Schema CB |
| Grado di protezione IP | IP20 Lato frontale conforme a CEI 60529 |
| Trattamento di protezione | TH conforme a IEC 60068-2-30 |
| Tenuta climatica | Conforme a IACS E10 esposizione al calore umido conforme a IEC 60947-1 Annex Q category D esposizione al calore umido |
| Temperatura ammessa vicino al dispositivo | -40…60 °C 60…70 °C con declassamento |
| Altitudine di funzionamento | 0…3000 m |
| Resistenza al fuoco | 850 °C conforme a IEC 60695-2-1 |
| Tenuta al fuoco | V1 conforme a UL 94 |
| Robustezza meccanica | Vibrazioni contattore aperto (2 Gn, 5…300 Hz) Vibrazioni contattore chiuso (4 Gn, 5…300 Hz) Urti contattore aperto (10 Gn per 11 ms) Urti contattore chiuso (15 Gn per 11 ms) |
| Altezza | 85 mm |
| Larghezza | 45 mm |
| Profondità | 92 mm |
| Peso prodotto | 0,365 kg |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 92 × 42 × 85 mm |
