SCHNEIDER LADN22 – Blocco contatti ausiliari TeSys 2NO+2NC
16,14€ (IVA incl.)

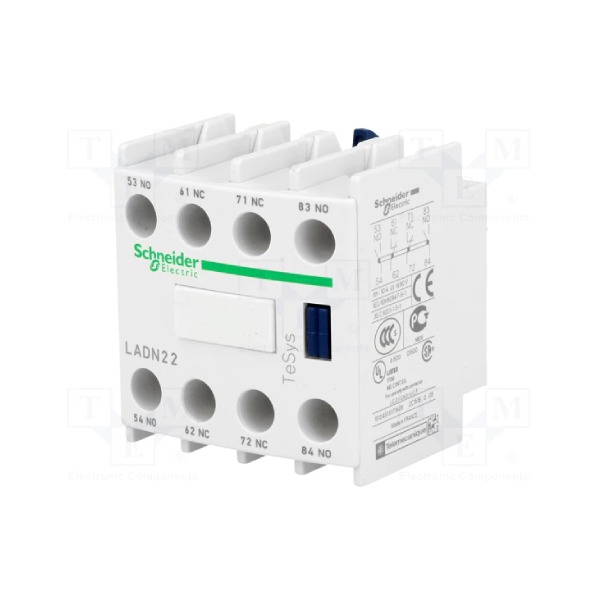

Immagine indicativa
24 disponibili (ordinabile)
Descrizione
Blocco contatti ausiliari TeSys, 2NO+2NC, morsetti di fissaggio a vite
| CARATTERISTICHE | ||
| Gamma prodotto | TeSys F Relè di controllo TeSys d TeSys D |
|
| Gamma | TeSys | |
| Nome dispositivo | LADN | |
| Tipo di prodotto o componente | Blocco contatti ausiliari | |
| Compatibilità gamma | TeSys TeSys D LC1D contattore | |
| Funzionamento contatti ausiliari | Istantaneo | |
| Composizione contatto polo | 2 NO + 2 NC | |
| Connessioni – morsetti | Morsetti di fissaggio a vite 1 cavi 1…2,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…2,5 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…2,5 mm²solido con terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…2,5 mm²solido senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²solido con terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²solido senza terminazione cavo |
|
| CARATTERISTICHE TECNICHE | ||
| Posizione montaggio | Lato anteriore | |
| Tensione nominale di isolamento [Ui] | 600 V – certificazioni UL 690 V conforme a IEC 60947-5-1 600 V – certificazioni CSA |
|
| Tensione nominale di impiego [Ue] | 690 V CA 25…400 Hz | |
| Corrente termica convenzionale in aria aperta [Ith] | 10 A a <60 °C | |
| Potere di chiusura nominale Irms | 140 A a <= 690 V CA conforme a IEC 60947-5-1 250 A a <= 690 V DC conforme a IEC 60947-5-1 |
|
| Corrente nominale temporanea ammessa | 100 A a <60 °C 1 s 120 A a <60 °C 500 ms 140 A a <60 °C 100 ms |
|
| Tipologia protezione | Fusibile gG 10 A classificazione in base alla corrente operativa per Ue <= 690 V | |
| Calibro del fusibile associato | 10 A gG conforme a IEC 60947-5-1 | |
| Durata meccanica | 30 Mcicli | |
| Corrente minima di commutazione | 5 mA | |
| Tensione minima di commutazione | 17 V | |
| Tempo di non sovrapposizione | 1,5 ms alla disattivazione senza sovrapposizione tra contatti NC e NO 1,5 ms all’attivazione senza sovrapposizione tra contatti NC e NO |
|
| Tempo di sovrapposizione | 1,5 ms | |
| Resistenza di isolamento | > 10 MOhm | |
| AMBIENTE | ||
| Caratteristiche ambientali | Ambiente normale | |
| Norme di riferimento | BS 4794 IEC 60947-5-1 VDE 0660 EN 60947-5-1 NF C 63-140 |
|
| Certificazioni prodotto | UL CSA |
|
| Grado di protezione IP | IP2x conforme a VDE 0106 | |
| Trattamento di protezione | TH conforme a IEC 60068 | |
| Temperatura ambiente operativa | -5…60 °C | |
| Temperatura di stoccaggio | -60…80 °C | |
| Altitudine di funzionamento | 3000 m senza declassamento | |
| Garanzia | 18 mesi | |
Informazioni aggiuntive
| Peso | 0,090 kg |
|---|---|
| Dimensioni | 42 × 44 × 48 mm |
