SCHNEIDER LADN10 – Blocco contatti ausiliari TeSys 1NO
5,69€ (IVA incl.)

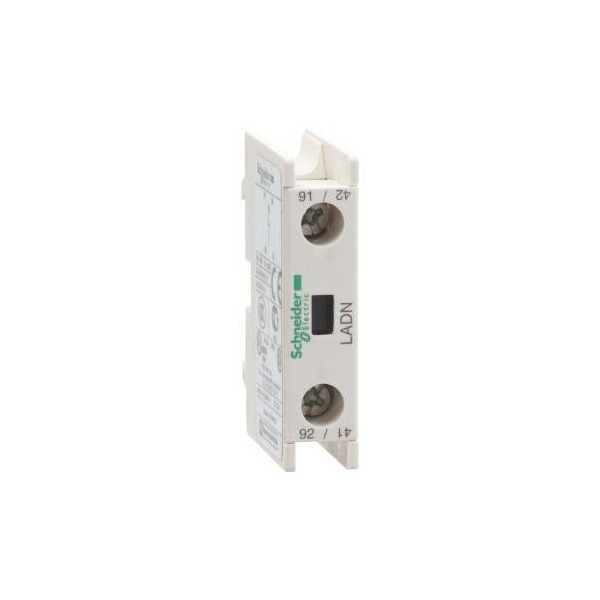

Immagine indicativa
20 disponibili (ordinabile)
Descrizione
Blocco contatti ausiliari TeSys, 1NO, morsetti di fissaggio a vite, posizione montaggio lato anteriore, 690Vca 25..400Hz
| PRESENTAZIONE | |
| Gamma | TeSys TeSys Deca |
| Nome prodotto | TeSys Deca |
| Tipo prodotto | Blocco contatti ausiliari |
| Nome dispositivo | LADN |
| Compatibilità gamma | TeSys Deca LC1D80/95 3P TeSys Deca LC1D80 4P TeSys Deca LC1D40008 TeSys Deca LC1D65008 TeSys F LC1F TeSys Deca LC1D115 |
| Installazione | Lato anteriore |
| Composizione contatto polo | 1 NO |
| Contacts operation | Istantaneo |
| Tensione nominale di impiego [Ue] | 690 V CA 25…400 Hz |
| Corrente nominale di impiego [Ie] | 6 A at 120 V AC-15 1,04 A at 690 V AC-15 0,55 A at 125 V DC-13 0,1 A at 600 V DC-13 |
| Tensione nominale di isolamento [Ui] | 690 V conforme a IEC 60947-5-1 600 V conforme a UL 600 V conforme a CSA |
| Corrente termica convenzionale in aria aperta [Ith] | 10 A (at 60 °C) |
| Norme di riferimento | CEI EN 60947-5-1 GB/T 14048.5 EN 50012 UL 60947-5-1 CSA C22.2 No 60947-5-1 IEC 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ |
| Certificazioni prodotto | Schema CB UL CSA CCC EAC UKCA |
| Caratteristiche tecniche | |
| Potere di chiusura nominale Irms | 140 A CA conforming to IEC 60947-5-1 250 A DC conforming to IEC 60947-5-1 |
| Corrente nominale temporanea ammessa | 100 A 60 °C 1 s 120 A 60 °C 500 ms 140 A 60 °C 100 ms |
| Tipologia protezione | Fusibile gG 10 A |
| Durata meccanica | 30 Mcicli |
| Corrente minima di commutazione | 5 mA |
| Tensione minima di commutazione | 17 V |
| Tempo di non sovrapposizione | 1,5 ms alla disattivazione senza sovrapposizione tra contatti NC e NO 1,5 ms all’attivazione senza sovrapposizione tra contatti NC e NO |
| Resistenza di isolamento | > 10 MOhm |
| Connessioni – morsetti | Morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…4 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 1 cavi 1…4 mm²rigido senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 1…4 mm²rigido senza terminazione cavo |
| Coppia di serraggio | 1,7 Nm – con cacciavite piatto Ø 6 mm 1,7 Nm – con cacciavite Philips No 2 1,7 Nm – con cacciavite pozidriv No 2 |
| Altezza | 48 mm |
| Larghezza | 13 mm |
| Profondità | 35 mm |
| Peso netto | 0,02 kg |
| Colore | Grigio scuro |
| AMBIENTE | |
| Caratteristiche ambientali | Ambiente normale |
| Grado di protezione IP | IP20 conforme aCEI 60529 |
| Trattamento di protezione | TH conforme a IEC 60068 |
| Temperatura di stoccaggio | -60…80 °C |
| Temperatura ambiente | -5…60 °C |
| Altitudine di funzionamento | 3000 m |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,200 kg |
|---|---|
| Dimensioni | 35 × 13 × 48 mm |
