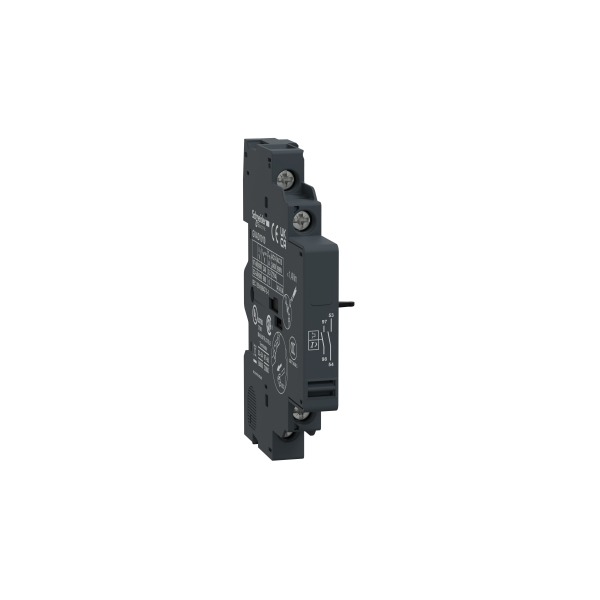

SCHNEIDER GVAD1010 – Contatto ausiliario TeSys 1NO+1NC
16,29€ (IVA incl.)
Immagine indicativa
3 disponibili (ordinabile)
Descrizione
Contatto ausiliario TeSys, 1NO+1NC, segnale di guasto 1NO, posizione montaggio laterale sinistro, Ue=48..690V/24..240V, Ith=6A/2.5A per segnalazione guasto
| CARATTERISTICHE | |
| Gamma | TeSys |
| Nome dispositivo | GVAD |
| Tipo di prodotto o componente | Blocco contatti ausiliari |
| Compatibilità prodotto | GV3L GV2P GV2LE GV2RT GV2L GV2ME GV3P |
| Posizione montaggio | Lato sinistro |
| Funzionamento contatti ausiliari | Segnale di guasto 1 NC |
| Composizione contatto polo | 2 NO |
| Connessioni – morsetti | Morsetti di fissaggio a vite 1 cavi 1…2,5 mm²solido Morsetti di fissaggio a vite 2 cavi 1…2,5 mm²solido Morsetti di fissaggio a vite 1 cavi 0,75…2,5 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 0,75…2,5 mm²flessibile senza terminazione cavo Morsetti di fissaggio a vite 2 cavi 0,75…1,5 mm²flessibile con terminazione cavo Morsetti di fissaggio a vite 1 cavi 0,75…1,5 mm²flessibile con terminazione cavo |
| CARATTERISTICHE TECNICHE | |
| Tensione nominale di isolamento [Ui] | 690 V conforme a IEC 60947-1 300 V conforme a UL 508 300 V conforme a CSA C22.2 No 14 |
| Tensione nominale di impiego [Ue] | 48…690 V CA 24…240 V DC |
| Corrente termica convenzionale in aria aperta [Ith] | 6 A 2,5 A per segnalazione guasto |
| Tipologia protezione | Interruttore GB2CB classificazione in base alla corrente operativa per Ue <= 415 V Fusibile gG 10 A |
| Durata meccanica | 100000 cicli |
| Corrente minima di commutazione | 5 mA |
| Tensione minima di commutazione | 17 V |
| Potenza di impiego nominale in VA | 300 VA a 48 V AC-15 – durata elettrica: 100000 cicli 414 VA a 690 V AC-15 – durata elettrica: 100000 cicli 500 VA a 110…127 V AC-15 – durata elettrica: 100000 cicli 500 VA a 500 V AC-15 – durata elettrica: 100000 cicli 650 VA a 440 V AC-15 – durata elettrica: 100000 cicli 720 VA a 230…240 V AC-15 – durata elettrica: 100000 cicli 850 VA a 380…415 V AC-15 – durata elettrica: 100000 cicli 36 VA a 24 V AC-14 – durata elettrica: 1000 cicli 48 VA a 48 V AC-14 – durata elettrica: 1000 cicli 72 VA a 110…127 V AC-14 – durata elettrica: 1000 cicli |
| Potenza di impiego nominale in W | 120 W a 240 V DC-13 – durata elettrica: 100000 cicli 140 W a 110 V DC-13 – durata elettrica: 100000 cicli 140 W a 24 V DC-13 – durata elettrica: 100000 cicli 180 W a 60 V DC-13 – durata elettrica: 100000 cicli 240 W a 48 V DC-13 – durata elettrica: 100000 cicli 15 W a 48 V DC-13 – durata elettrica: 1000 cicli 24 W a 24 V DC-13 – durata elettrica: 1000 cicli 9 W a 60 V DC-13 – durata elettrica: 1000 cicli |
| Coppia di serraggio | 1,4 Nm – su morsetti di fissaggio a vite |
| Altezza | 89 mm |
| Larghezza | 9,3 mm |
| Profondità | 66 mm |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,090 kg |
|---|---|
| Dimensioni | 66 × 9,3 × 89 mm |
