SCHNEIDER GV2P22 – Interruttore automatico GV2P 20..25A
107,02€ (IVA incl.)

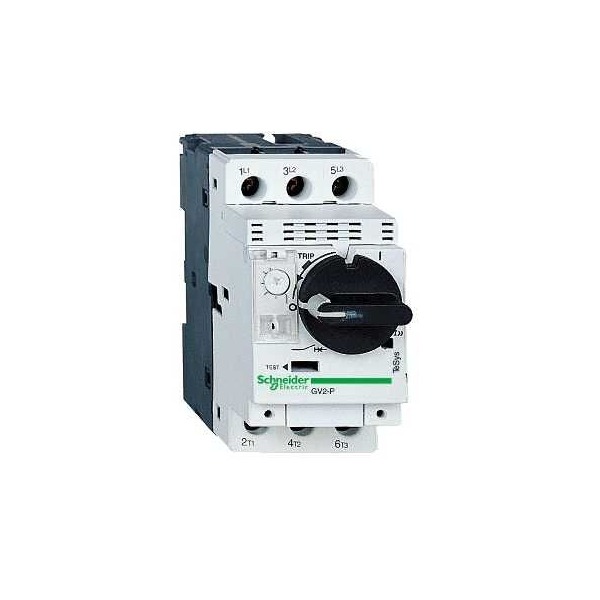

Immagine indicativa
1 disponibili (ordinabile)
Descrizione
Interruttore automatico GV2P, In=20..25A, 3 poli, tecnologia sganciatore magnetotermico
| PRESENTAZIONE | |
| Gamma | TeSys Deca |
| Nome prodotto | TeSys GV2 TeSys Deca |
| Tipo prodotto | Interruttore automatico |
| Nome dispositivo | GV2P |
| Applicazione | Protezione motore |
| Tecnologia sganciatore | Magnetotermico |
| CARATTERISTICHE TECNICHE | |
| Numero di poli | 3P |
| Tipo di rete | CA |
| Categoria di utilizzazione | Categoria A conforme a IEC 60947-2 AC-3 conforme a IEC 60947-4-1 AC-3e conforme a IEC 60947-4-1 |
| Frequenza di rete | 50/60 Hz conforme a IEC 60947-4-1 |
| Tipologia fissaggio | Guida DIN simmetrica 35 mm: agganciato Pannello: avvitato (con viti 2 x M4) |
| Potenza motore in kW | 11 kW a 400/415 V CA 50/60 Hz 15 kW a 500 V CA 50/60 Hz |
| Potere di interruzione | 100 kA Icu conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz 50 kA Icu conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz 20 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz 10 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz 4 kA Icu conforme a IEC 60947-2 a 690 V CA 50/60 Hz |
| Potere di interruzione di servizio nominale [Ics] | 100 % conforme a IEC 60947-2 a 230/240 V CA 50/60 Hz 50 % conforme a IEC 60947-2 a 400/415 V CA 50/60 Hz 75 % conforme a IEC 60947-2 a 440 V CA 50/60 Hz 75 % conforme a IEC 60947-2 a 500 V CA 50/60 Hz 100 % conforme a IEC 60947-2 a 690 V CA 50/60 Hz |
| Tipo di controllo | Manovra rotativa |
| Corrente nominale [In] | 25 A |
| Campo di regolazione protezione termica | 20…25 A conforme a IEC 60947-4-1 |
| Corrente di sgancio magnetico | 327 A |
| Corrente termica convenzionale in aria [Ith] | 25 A conforme a IEC 60947-4-1 |
| Tensione nominale di impiego [Ue] | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tensione nominale di isolamento [Ui] | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV conforme a IEC 60947-2 |
| Sensibilità mancanza di fase | Si conforme a IEC 60947-4-1 |
| Attitudine al sezionamento | Si conforme a IEC 60947-1 § 7-1-6 |
| Dissipazione energia per polo | 2,5 W |
| Durata meccanica | 100000 cicli |
| Durata elettrica | 100000 cicli per AC-3 a 415 V In 100000 cicli per AC-3e a 415 V In |
| Servizio nominale | Continuo conforme a IEC 60947-4-1 |
| Coppia di serraggio | 1,7 Nm – su morsetto di fissaggio a vite |
| Larghezza | 45 mm |
| Altezza | 89 mm |
| Profondità | 97 mm |
| Colore | Grigio scuro |
| AMBIENTE | |
| Certificazioni prodotto | CCC UL CSA EAC ATEX LROS (Lloyds Register of shipping) BV RINA DNV-GL UKCA |
| Grado di protezione IK | IK04 |
| Grado di protezione IP | IP20 conforme a CEI 60529 |
| Tenuta climatica | Conforme a IACS E10 |
| Temperatura di stoccaggio | -40…80 °C |
| Resistenza al fuoco | 960 °C conforme a IEC 60695-2-11 |
| Temperatura ambiente | -20…60 °C |
| Robustezza meccanica | Urti: 30 Gn per 11 ms Vibrazioni: 5 gn, 5…150 Hz |
| Altitudine di funzionamento | 2000 m |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,500 kg |
|---|---|
| Dimensioni | 97 × 45 × 89 mm |
