SCHNEIDER DF101PV – Portafusibile fotovoltaico TeSys 1P
5,16€ (IVA incl.)

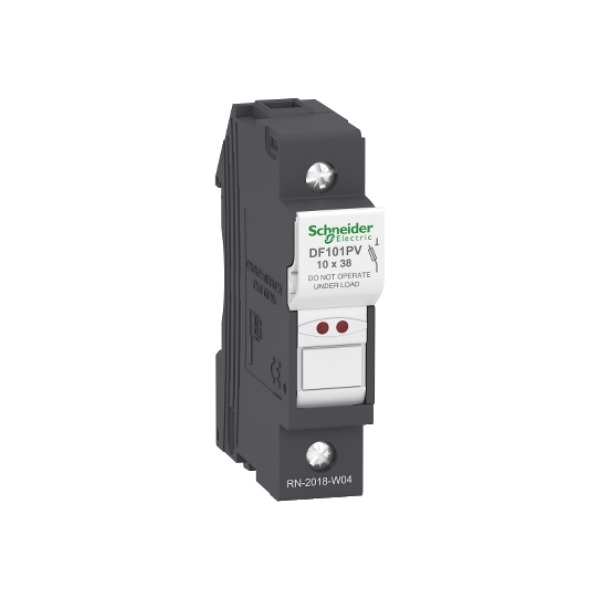

Immagine indicativa
Prodotto attualmente non disponibile. Puoi ordinarlo ora per riceverlo nei prossimi 15-20 giorni.
Descrizione
Portafusibile fotovoltaico TeSys, 1 polo, Ie=32A, per fusibile 10×38 mm
| RESENTAZIONE | |
| Gamma | TeSys |
| Nome prodotto | TeSys DF |
| Tipo prodotto | Porta fusibile |
| Nome dispositivo | DF10 |
| Numero di poli | 1P |
| Calibro fusibile | 10 x 38 mm |
| Tipo di comando | Leva lucchettabile |
| Categoria di utilizzazione | DC-20B conforme a IEC 60947-3 |
| Tensione nominale di impiego [Ue] | 1000 V DC |
| Corrente nominale di impiego [Ie] | 32 A |
| Corrente termica convenzionale in aria aperta [Ith] | 32 A a <20 °C |
| Tensione nominale di isolamento [Ui] | 1000 V DC |
| Tensione nominale di tenuta agli impulsi [Uimp] | 6 kV |
| Categoria di sovratensione | III |
| Resistenza al cortocircuito | 120 kA 400 V conforme a IEC 60947-3 120 kA 500 V conforme a IEC 60947-3 |
| Potenza dissipata in W | 3 W maximum dissipazione di potenza tramite porta fusibile |
| CARATTERISTICHE TECNICHE | |
| Norme di riferimento | CSA C22.2 No 4248-19 UL 4248-19 EN/IEC 60269-2 CSA C22.2 No 4248-1 UL 4248-1 |
| Certificazioni prodotto | UL IEC EAC CCC CSA |
| Installazione | Guida DIN simmetrica 35 mm |
| Posizione di montaggio | Verticale (tolleranza: +/-23°) |
| Connessioni – morsetti | Morsetti di fissaggio a vite 1 cavi 1…16 mm²rigido Morsetti di fissaggio a vite 2 cavi 1…6 mm²rigido Morsetti di fissaggio a vite 1 cavi 1…16 mm² flessibile con o senza Morsetti di fissaggio a vite 2 cavi 1…6 mm² flessibile con o senza |
| Coppia di serraggio | 2 Nm – con cacciavite PZ2 2 Nm – con cacciavite piatto Ø 5,5 mm |
| Altezza | 79,5 mm |
| Larghezza | 17,5 mm |
| Profondità | 61 mm |
| Peso prodotto | 0,042 kg |
| AMBIENTE | |
| Temperatura di stoccaggio | -40…70 °C |
| Temperatura ambiente | -40…70 °C with derating above 20°C |
| Altitudine di funzionamento | 0…2000 m |
| Grado di protezione IP | IP20 |
| Grado di inquinamento | 3 |
| Resistenza al fuoco | 960 °C conforme a IEC 60695-2-1 |
| Codice compatibilità | DF10 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,600 kg |
|---|---|
| Dimensioni | 61 × 17,5 × 79,5 mm |
| N° poli | |
| Corrente nominale |
