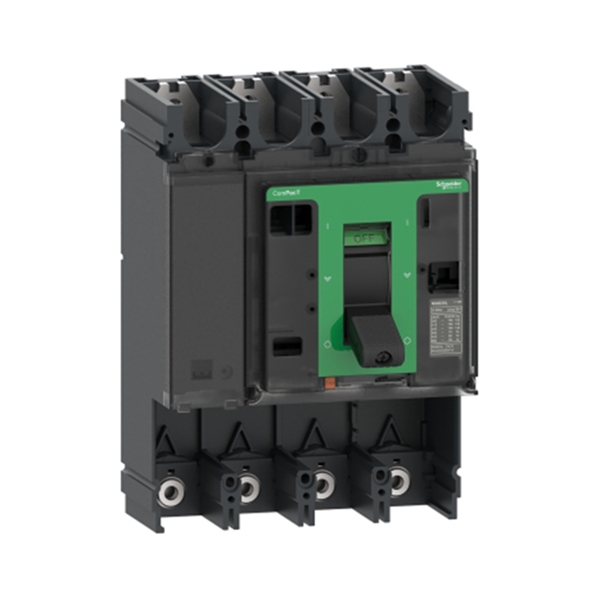

SCHNEIDER C63F4- Base interruttore ComPacT NSX630F
1.455,46€ (IVA incl.)
Immagine indicativa
1 disponibili
Descrizione
Base interruttore, ComPacT NSX630F, 36kA/415VAC, 4 poli, valore nominale telaio 630A, senza sganciatore
| SPECIFICHE | |
| Gamma | ComPacT new generation |
| Nome prodotto | ComPacT NSX new generation |
| Nome dispositivo | NSX630F |
| Tipo prodotto | Base interruttore |
| Applicazione | Distribuzione |
| Numero di poli | 4P |
| Posizione neutro | Sinistra |
| Corrente nominale [In] | 630A a 40 °C |
| Tensione nominale di impiego [Ue] | 690 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tipo di rete | CA |
| Frequenza di rete | 50/60 Hz |
| Attitudine al sezionamento | Si conforme a EN/IEC 60947-2 |
| Categoria di utilizzazione | Categoria A |
| [Icu] Potere di interruzione nominale estremo | 85 kA conforme a UL 508 a 240 V CA 50/60 Hz
25 kA Icu conforme a IEC 60947-2 a 500 V CA 50/60 Hz 36 kA Icu conforme a IEC 60947-2 a 380/415 V CA 50/60 Hz 10 kA Icu conforme a IEC 60947-2 a 660/690 V CA 50/60 Hz 40 kA Icu conforme a IEC 60947-2 a 220/240 V CA 50/60 Hz 35 kA conforme a UL 508 a 480 V CA 50/60 Hz 20 kA conforme a UL 508 a 600 V CA 50/60 Hz 20 kA Icu conforme a IEC 60947-2 a 525 V CA 50/60 Hz 30 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz |
| Livello di prestazione | F 36 kA 415 V CA |
| Tipo di controllo | Leva |
| Installazione | Fisso |
| CARATTERISTICHE TECNICHE | |
| Tensione nominale di isolamento [Ui] | 800 V CA 50/60 Hz conforme a IEC 60947-2 |
| Tensione nominale di tenuta ad impulso [Uimp] | 8 kV conforme a IEC 60947-2 |
| [Ics] Potere di interruzione nominale di servizio | 36 kA a 380/415 V CA 50/60 Hz conforme a IEC 60947-2
10 kA a 660/690 V CA 50/60 Hz conforme a IEC 60947-2 40 kA a 220/240 V CA 50/60 Hz conforme a IEC 60947-2 10 kA a 525 V CA 50/60 Hz conforme a IEC 60947-2 25 kA a 500 V CA 50/60 Hz conforme a IEC 60947-2 30 kA a 440 V CA 50/60 Hz conforme a IEC 60947-2 |
| Durata meccanica | 15000 cicli conforme a IEC 60947-2 |
| Durata elettrica | 12000 cicli 440 V CA 50/60 Hz In/2 conforme a IEC 60947-2
3000 cicli 690 V CA 50/60 Hz In conforme a IEC 60947-2 6000 cicli 440 V CA 50/60 Hz In conforme a IEC 60947-2 6000 cicli 690 V CA 50/60 Hz In/2 conforme a IEC 60947-2 |
| Istallazione | Piastra posteriore |
| Attacchi superiori | Lato anteriore |
| Attacchi inferiori | Lato anteriore |
| Passo del collegamento | 45 mm |
| Tipologia protezione | Senza protezione |
| Larghezza (L) | 185 mm |
| Altezza (H) | 255 mm |
| Profondità (D) | 110 mm |
| Ambiente | |
| Norme di riferimento | EN/IEC 60947-2
UL 508 |
| Certificazione prodotto | CSA
UL |
| Grado di inquinamento | 3 conforme a IEC 60664-1 |
| Grado di protezione IP | IP40 conforme a CEI 60529 |
| Grado di protezione IK | IK07 conforme a CEI 62262 |
| Temperatura ambiente operativa | -25…70 °C |
| Temperatura di stoccaggio | -50…85 °C |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 8 kg |
|---|---|
| Dimensioni | 1100 × 1850 × 2550 mm |
| N° poli | |
| Corrente nominale |
