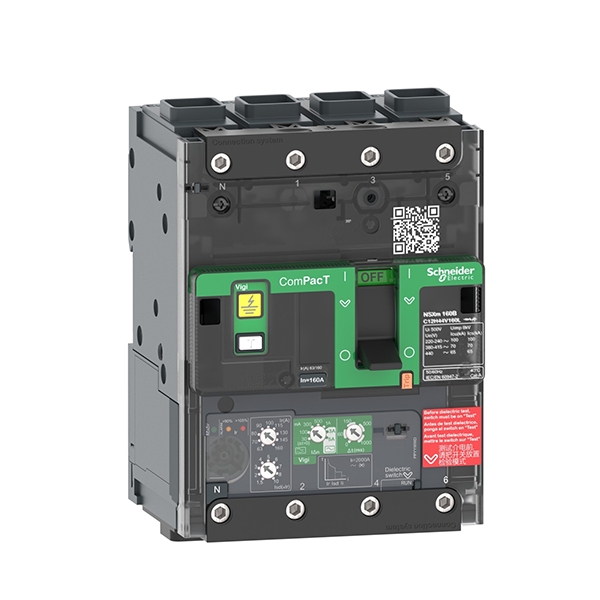

SCHNEIDER C12E44V160L – Interruttore Compact NSXm 160A

Descrizione

Interruttore, ComPacT NSXm 160E, 16kA/415VAC, 4 poli, Sganciatore MicroLogic 4.1 160A, connettori EverLink

Funzioni e impiego

I blocchi d’interruzione degli interruttori Compact NSX da 100 a 630 A offrono prestazioni elevate e possono essere equipaggiati con una vasta scelta di sganciatori intercambiabili per la protezione delle principali applicazioni. Le versioni elettroniche dispongono di protezioni con ampie regolazioni e possono integrare le funzioni di misura e di comunicazione. Associati ad un display fronte quadro FDM121, offrono le funzioni di una centrale di misura Power Meter ed un aiuto all’impiego e alla manutenzione.

Equipaggati con i blocchi non automatici NA consentono la realizzazione di apparecchi adatti al comando ed al sezionamento dei circuiti di distribuzione.

Caratteristiche principali

Tensione nominale di impiego [Ue]: 440 V CA 50/60 Hz

Categoria di utilizzo: categoria A

Livello di potere d’interruzione: E

Corrente nominale: 160A (40°C)

[Icu] Potere di interruzione nominale estremo:

• 25 kA Icu conforme a IEC 60947-2 a 220…240 V CA 50/60 Hz
• 16 kA Icu conforme a IEC 60947-2 a 380…415 V CA 50/60 Hz
• 10 kA Icu conforme a IEC 60947-2 a 440 V CA 50/60 Hz

Numero di poli: 4P

Nome sganciatore: Micrologic 4.1

Installazione: piastra posteriore

Montaggio: fisso, sia orizzontale e verticale

Connessioni:

• 1 connettore Everlink 2,5…70 mm², flessibile rame
• 1 connettore Everlink 2,5…95 mm², rigido o a trefolo alluminio/rame
