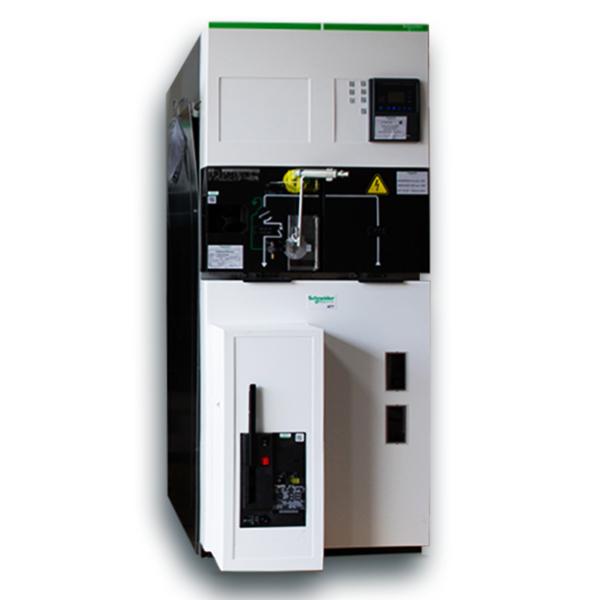

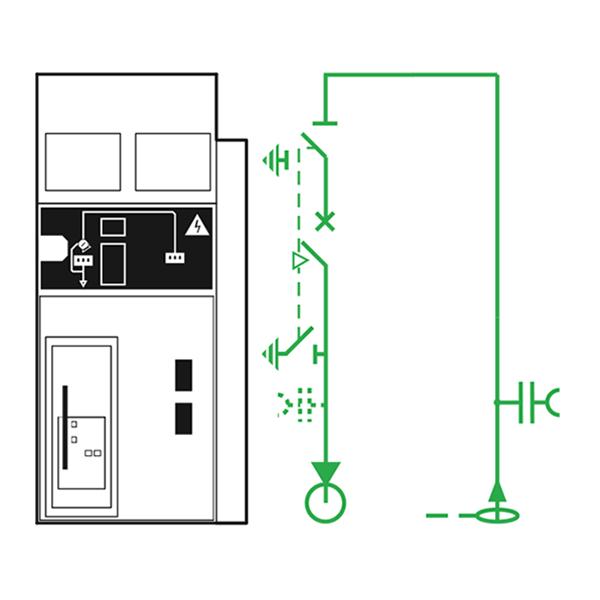

SCHNEIDER AT7-B – Scomparto MT monoblocco

Descrizione

GAMMA:

• 24kV
• 16kA

Caratteristiche elettriche: Ir = 630 A

UNITA’ BASE:

• Interruttore SF1 con comando RI
• Sezionatore a monte dell’interruttore
• Comando manuale CS
• Sistema di sbarre
• Blocco a chiave sul sez. in posizione di chiuso
• Blocco a chiave sui sezionatori di terra in chiuso
• Blocco a chiave sull’interruttore in posizione di aperto
• Indicatore di presenza tensione sull’arrivo cavi
• N°3 trasformatori di corrente multirange LPCT
• N°1 trasformatore toroidale
• Canale risalita cavi MT in ingresso
• Vano BT per Sepam S20-S40
• Piastre di ammarro cavi unipolari
• Leva di manovra
• Contatti ausiliari sull’interruttore
• LSC2A

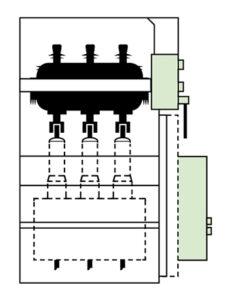

INVOLUCRI DI PROTEZIONE COMANDI:

Nella parte anteriore dell’unità, protetti da appositi involucri, sono situati i diversi
comandi delle funzioni:
• Interruttore di manovra-sezionatore e sezionatore di messa a terra
• Sezionatore(i)
• Interruttore
• Contattore
oltre agli indicatori di presenza tensione.
Permette inoltre di installare facilmente lucchetti, blocchi e accessori BT standard
(contatti ausiliari, bobine di sgancio, motori, ecc.).
