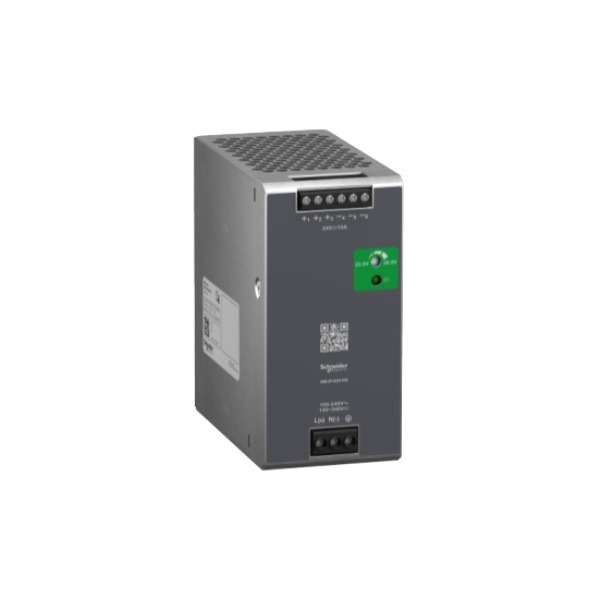

SCHNEIDER ABLS1A24100 – Alimentatore switching 100-240Vac
148,41€ (IVA incl.)
Immagine indicativa
1 disponibili
Descrizione
Alimentatore switching 100-240 V AC, 24 V 10 A, monofase, ottimizzato
| PRESENTAZIONE | |
| Gamma prodotto | Modicon Power Supply |
| Tipo di prodotto | Alimentazione |
| Tipo alimentatore | Modalità switching |
| Opzione variante | Modulare |
| Materiale casetta | Alluminio |
| Tensione di ingresso nominale | 100…240 V CA monofase 100…240 V CA da fase a fase140…340 V CC |
| Potenza nominale In w | 10 W |
| Tensione di uscita | 24 V CC |
| Potenza nominale In w | 240 W |
| Corrente alimentatore in uscita | 10 A |
| CARATTERISTICHE TECNICHE | |
| Limiti tensione in ingresso | 85…264 V CA senza temperature declassamento 120…375 V DC senza temperature declassamento 85…120 V DC senza temperature declassamento |
| Frequenza Di Rete Nominale | 50…60 Hz |
| Compatibilità del sistema di rete | TN TT IT |
| Corrente di dispersione massima | 1 mA 240 V CA |
| Tipo di protezione ingresso | Fusibile integrato (non sostituibile) 6,3 A
Protezione esterna (consigliata) 20 A Curve B Protezione esterna (consigliata) 20 A Curve C Protezione esterna (consigliata) 6 A Curve B Protezione esterna (consigliata) 6 A Curve C |
| Corrente di spunto | 30,0 A a 115 V 60,0 A a 230 V |
| Moduli 18 mm | 0,95 at 115 V CA 0,95 at 230 V CA |
| Moduli | 85 % a 115 V CA 88 % a 230 V CA |
| Regolazione tensione di uscita | 22…28 V |
| Potenza Dissipata In W | 36 W |
| Assorbimento Di Corrente | < 2.8 A 115 V CA < 1.4 A 230 V CA < 2.4 A 140 V CC |
| Ora Di Accensione | < 1 s |
| Tempo di mantenimento | > 20 ms 115 V CA > 20 ms 230 V CA |
| Avviamento con carichi capacitivi | 8000 µF |
| Ondulazione Residua | < 120 mV |
| Durata media tra guasti (Mtbf) | 700000 H at 25 °C, pieno carico conforme a SR 332 |
| Tipo Protezione Uscita | Contro sovraccarico e cortocircuiti, tecnologia di protezione: ripristino automatico contro oltre temperatura, tecnologia di protezione: ripristino manuale o automatico Contro sovratensione, tecnologia di protezione: ripristino manuale o automatico |
| Connessioni – morsetti | Collegamento a vite: 0,5…4 mm², (AWG 20…AWG 12) senza puntalino per uscita Collegamento a vite: 0,5…2,5 mm², (AWG 20…AWG 14) senza puntalino per uscita Collegamento a vite: 0.75…4 mm², (AWG 18…AWG 12senza puntalino per ingresso Collegamento a vite: 0.75…4 mm², (AWG 18…AWG 12) with senza puntalino per ingresso |
| Regolazione della linea e del carico | < 0.5 % rete 0 to 100 % caricare a25 °C < 1 % rete piena intervallo di tensione line a 25 °C |
| LED di stato | 1 LED (verde) tensione in uscita |
| Altezza | 123,6 mm |
| Larghezza | 60mm |
| Profondità | 117,6mm |
| Peso Prodotto | 0, 8 kg |
| Collegamento Uscita | Parallelo
Serie |
| Supporto di montaggio | Tipo guida DIN altezza H35-15 sbarra conforme a IEC 60715
Tipo guida DIN altezza H35-7.5 sbarra conforme a IEC 60715 Doppio profilo guida DIN |
| Alimentazione | SELV conforme a IEC 60950-1 SELV conforme a IEC 60204-1 SELV conforme a IEC 60364-4-41 |
| Resistenza dielettrica | 3000 V CA ingresso / uscita |
| Categoria di sovratensione | II |
| AMBIENTE | |
| Norme di riferimento | IEC 62368-1 EN/IEC 61010-1 EN 61010-2-201 EN/IEC 61204-3 IEC 61000-6-1 IEC 61000-6-2 IEC 61000-6-3 IEC 61000-6-4 IEC 61000-3-2 EN 61000-3-3 UL 62368-1 UL 61010-1 UL 61010-2-201 CSA C22.2 No 62368-1 CSA C22.2 No 61010-1 CSA C22.2 No 61010-2-201 EN/IEC 62368-1 |
| Certificazioni Prodotto | CE Omologazione cUL Approvazione cUL RCM CB Schema EAC KC |
| Altitudine di funzionamento | II < 5000 m |
| Resistenza Agli Shock | 150 m/s² per 11 ms |
| Grado Di Protezione IP | IP20 |
| Temperatura dell’aria ambiente per il funzionamento
|
-20…40 °C senza declassamento montaggio posizione A 115 V AC < 2000 m -20…50 °C senza declassamento montaggio position A 230 V AC < 2000 m 40…70 °C con declassamento attuale of 1.67 % per °C montaggio posizione A 115 V AC < 2000 m 50…70 °C con declassamento attuale di 2.5 % per °C montaggio posizione A 230 V AC < 2000 m |
| Classe di protezione contro le scariche elettriche | Classe I |
| Grado di inquinamento | 2 |
| Immunità elettromagnetica
|
Immunità alle scariche elettrostatiche – test livello: 8 kV (scarica contatto) conforme a IEC 61000-4-2 Immunità alle scariche elettrostatiche- test livello: 15 kV (scarico aria) conforme a IEC 61000-4-2 Immunità a disturbi RF condotti – test livello: 15 V/m (80 MHz…2 GHz) conforme a IEC 61000-4-3 Immunità a disturbi RF condotti – test livello: 5 V/m (2…2,7 GHz) conforme a IEC 61000-4-3 Immunità a disturbi RF condotti – test livello: 5 V/m (2.7…6 GHz) conforme a IEC 61000-4-3 Immunità ai transienti rapidi – test livello: 4 kV (su ingresso/uscita) conforme a IEC 61000-4-4 Test di immunità alle sovratensioni – test livello 4 kV (tra alimentazione e terra) conforme a IEC 61000-4-5 Test di immunità alle sovratensioni – test livello: 3 kV (tra fase e fase) conforme aIEC 61000-4-5 Immunità a disturbi RF condotti – test livello: 15 V (0,15…80 MHz) conforme a IEC 61000-4-6 Immunità ai campi magnetici – test livello: 30 A/m (50…60 Hz) conforme a IEC 61000-4-8 Immunità agli abbassamenti di tensione conforme a IEC 61000-4-11 Emissione campo di disturbo conforme a EN 55016-2-3 Limiti ammessi di armonica in corrente conforme a:IEC 61000-3-2EN 55016-1-2EN 55016-2-1 |
| Emissione Elettromagnetica | Emissione condotte conforme a IEC 61000-6-3 Emissioni irradiate conforme a IEC 61000-6-4 |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 1,5 kg |
|---|---|
| Dimensioni | 117,6 × 60 × 123,6 mm |
