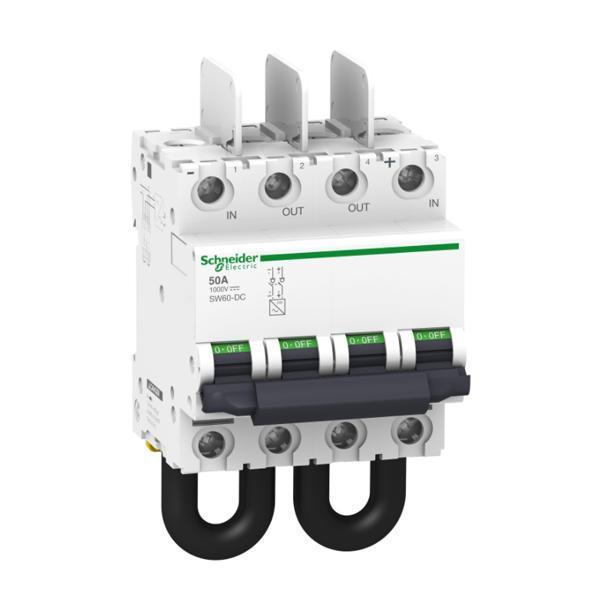

SCHNEIDER A9N61699 – Interruttore sezionatore PV SW60-DC 2P
182,63€ (IVA incl.)
Immagine indicativa
4 disponibili (ordinabile)
Descrizione
Sezionatore per fotovoltaico SW60-DC, 2 poli, 50A 1000Vdc
Caratteristiche
| Applicazione interruttore |
Protezione inverter fotovoltaico
|
|
|---|---|---|
| Gamma prodotto |
SW60
|
|
| Tipo di prodotto o componente |
Interruttore di manvovra-sezionatore
|
|
| Nome dispositivo |
SW60-DC
|
|
| Numero di poli |
2P
|
|
| Categoria di utilizzazione |
DC-21A
|
|
| Attitudine al sezionamento |
Si conforme a EN/IEC 60947-3
|
Caratteristiche tecniche
| Corrente nominale di impiego [Ie] |
50 A DC-21A 1000 V DC 40 °C
63 A DC-21A 1000 V DC 5 °C 61 A DC-21A 1000 V DC 10 °C 60 A DC-21A 1000 V DC 15 °C 58 A DC-21A 1000 V DC 20 °C 56 A DC-21A 1000 V DC 25 °C 54 A DC-21A 1000 V DC 30 °C 52 A DC-21A 1000 V DC 35 °C 48 A DC-21A 1000 V DC 45 °C 46 A DC-21A 1000 V DC 50 °C 41 A DC-21A 1000 V DC 60 °C 35 A DC-21A 1000 V DC 70 °C |
|
|---|---|---|
| Caduta di tensione |
251 mV 5,02 mOhm 12,54 W 50 A
|
|
| Tensione nominale di isolamento [Ui] |
1000 V DC
|
|
| Tensione nominale di tenuta ad impulso [Uimp] |
6 kV
|
|
| Tipo di controllo |
Leva
|
|
| Modalità di montaggio |
Fisso
|
|
| Supporto per montaggio |
Guida DIN simmetrica 35 mm
|
|
| Passi 9 mm |
8
|
|
| Altezza |
132,7 mm
|
|
| Larghezza |
72 mm
|
|
| Profondità |
77,4 mm
|
|
| Peso netto prodotto |
0,53 kg
|
|
| Colore |
Bianco
|
|
| Durata meccanica |
20000 cicli
|
|
| Durata elettrica |
3000 cicli
|
|
| Connessioni – morsetti |
Morsetto a gabbia (lato superiore) 1…35 mm² rigido
Morsetto a gabbia (lato superiore) 1…25 mm² flessibile Cavo precablato (lato inferiore) |
|
| Coppia di serraggio |
3,5 Nm
|
|
| Codice compatibilità |
SW60-DC
|
Ambiente
| Norme di riferimento |
EN/IEC 60947-3
|
|
|---|---|---|
| Grado di inquinamento |
2
|
|
| Temperatura ambiente operativa |
-25…70 °C
|
|
| Temperatura di stoccaggio |
-40…85 °C
|
| Garanzia |
18 mesi
|
|---|
