SCHNEIDER A9L20600 – Scaricatore SPD iPRD20 3P+N
225,46€ (IVA incl.)

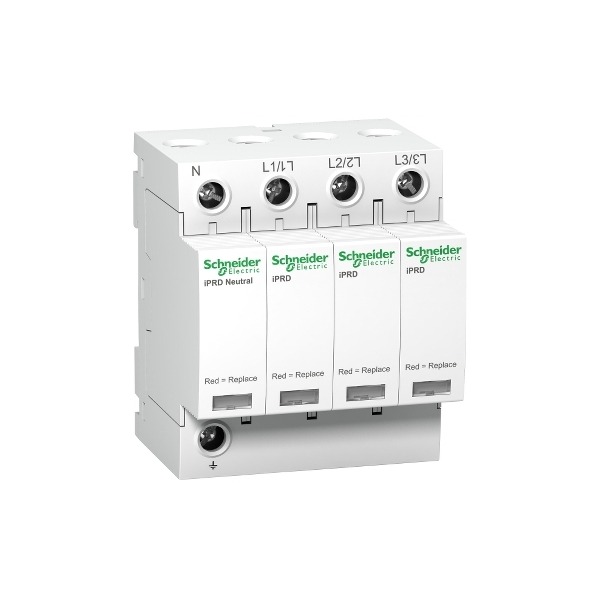

Immagine indicativa
1 disponibili
Descrizione
SPD iPRD20 3P+N 5kA estraibile Tipo 2
| PRESENTAZIONE | |
| Gamma di prodotti | Acti9 |
| Nome prodotto | Acti9 iPRD |
| Tipo di prodotto o componente | Sistema antifulmine con cartuccia inseribile |
| Nome dispositivo | iPRD20 |
| Applicazione | Distribuzione |
| Norme di riferimento | EN 61643-11:2012 CEI 61643-11:2011 |
| Certificazioni prodotto | CE |
| Marchi qualità | NF KEMA-KEUR |
| Numero di poli | 3P + N |
| Segnalazione remota | Senza |
| Tipo limitatore sovratensioni | Rete distribuzione elettrica |
| Sistema di messa a terra | TT TN-S |
| CARATTERISTICHE TECNICHE | |
| Tipo di scaricatore | “Tipo2” |
| Tecn. Limitatore sovratensioni | MOV + GDT |
| Tensione nominale di impiego [Ue] | 230/400 V CA (+/- 10 %) a 50/60 Hz |
| [In] Corrente di scarica nominale | Modo comune: 5 kA (L/PE) Modo comune: 5 kA (N/PE) Modo differenziale: 5 kA (L/N) |
| [Imax] Corrente di scarica massima | Modo comune: 20 kA L/PE Modo comune: 20 kA N/PE Modo differenziale: 20 kA L/N |
| Tensione massima di funzionamento continuo [Uc] | Modo comune: 260 V N/PE Modo comune: 350 V L/PE Modo differenziale: 350 V L/N |
| Livello protezione tensione [Up] | Modo differenziale <1,1 kV “tipo2” L/N Modo comune <1,4 kV “tipo2” N/PE |
| Sovratensione temporanea [Ut] | 337 V L/N 5 s “tenuta” 1200 V N/PE 200 ms “modalità safe mode” 442 V L/PE 5 s “tenuta” 1453 V L/PE 200 ms “modalità safe mode” |
| Tipo dispositivo di sezionamento | Interruttore associato IC60N 20 A curva C – Icu 10 kA Interruttore associato iC60H 20 A curva C – Icu 15 kA Interruttore associato iC60L 20 A curva C – Icu 25 kA Interruttore associato NG125H 20 A curva C – Icu 36 kA Interruttore associato NG125L 20 A curva C – Icu 50 kA Associated fuse gG 40 A – Icu 15 kA Associated fuse gG 80 A – Icu 50 kA |
| Sistema di montaggio | Aggancio (Guida DIN) |
| Passo 9 mm | 8 |
| Altezza | 85 mm |
| Larghezza | 72 mm |
| Profondità | 69 mm |
| Peso prodotto | 0,414 kg |
| Colore | Bianco (RAL 9003) |
| [Ipe] Corrente residua di terra | 0,6 mA 0,003 mA |
| Connessioni – morsetti | Morsetto a gabbia (lato inferiore) 2,5…35 mm² Morsetto a gabbia (lato superiore) 2,5…35 mm² |
| Coppia di serraggio | 2,5 Nm |
| AMBIENTE | |
| Grado di protezione IK | IK03 conforme aCEI 62262 |
| Umidità relativa | 5…95 % |
| Altitudine operativa | 2000 m |
| Temperatura dell’aria ambiente per il funzionamento | -25…60 °C |
| Temperatura dell’aria ambiente per lo stoccaggio | -40…85 °C |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,600 kg |
|---|---|
| Dimensioni | 69 × 72 × 85 mm |
| N° poli |
