Descrizione

Caratteristiche principali

Secondo normativa CEI EN 61643-11

Applicazione	Distribuzione
Gamma	Acti 9

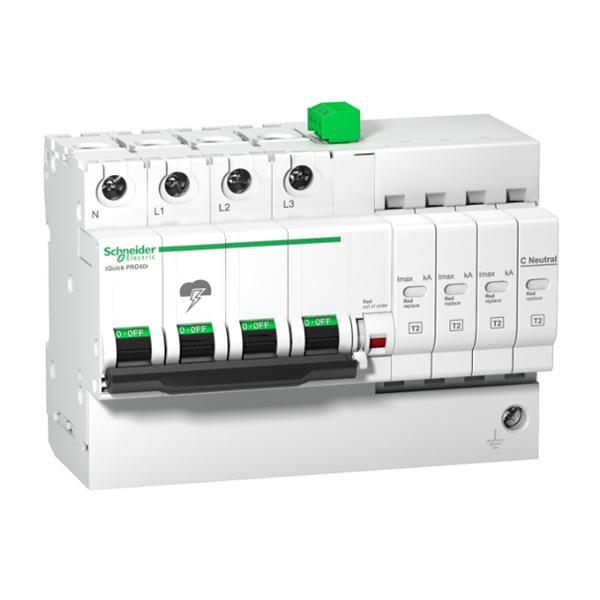

Nome del prodotto	Acti 9 iQuick PRD
Tipo di prodotto o componente	Sistema antifulmine con cartuccia inseribile
Nome dispositivo	iQuick PRD



Adatti a proteggere l’installazione elettrica contro i danni generati da sovratensione transitoria.

Gli iQuick PRD sono precablati, incorporano il dispositivo di protezione contro le sovracorrenti.

Ogni limitatore della gamma ha un’applicazione specifica:

• protezione primaria (tipo 2):

iQuick PRD40r è consigliato per livelli di rischio elevato;

iQuick PRD20r è consigliato per livelli di rischio ridotto.

• protezione secondaria (tipo 2 o 3):

iQuick PRD8r assicura la protezione secondaria delle apparecchiature da proteggere ed è installato in cascata con i limitatori di sovratensione primari.

Il limitatore secondario è necessario quando gli apparecchi da proteggere sono posti ad una distanza superiore ai 30 m dal limitatore di sovratensione primario.

Caratteristiche tecniche

Frequenza di funzionamento		50/60 Hz
Tensione di funzionamento (Ue)		230/400 V AC
Tenuta al cortocircuito (Isc)	iQuick PRD 8r/20r	25 kA (50 Hz)
	iQuick PRD 40r	20 kA (50 Hz)
Corrente di impiego permanente (Ic)		< 1 mA
Tempo di risposta		< 25 ns

Caratteristiche aggiuntive

Grado di protezione	Solo limitatore	IP20, IK05
	Limitatore in cass. modulare	IP40
Temperatura di funzionamento da	-25°C a +60°C
Temperatura di stoccaggio	-40°C +80°C
