SCHNEIDER A9L16282 – Scaricatore Acti9 iPRD1 12.5r, 1P+N, 350V
282,19€ (IVA incl.)

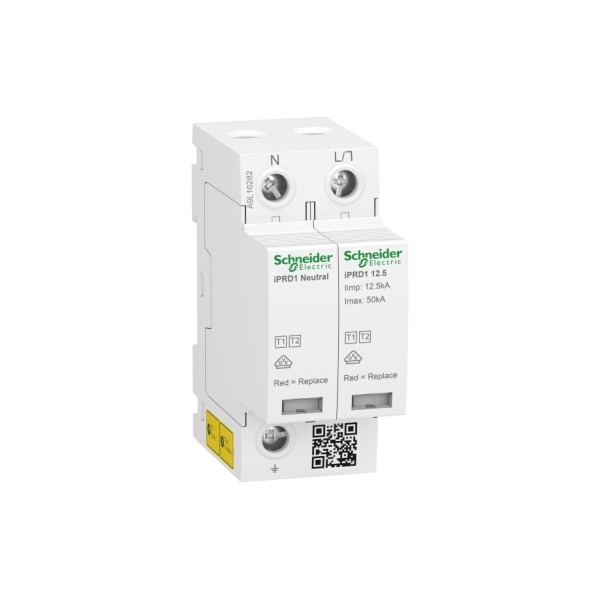

Immagine indicativa
1 disponibili
Descrizione
scaricatore SPD Acti9 iPRD1 12.5r, 1 P + N, 350 V, con segnalazione remota
| PRESENTAZIONE | |
| Gamma | Acti9 |
| Nome prodotto | Acti9 iPRD1 |
| Tipo prodotto | Sistema antifulmine |
| Nome dispositivo | iPRD1 12.5 |
| Applicazione | Distribuzione |
| Norme di riferimento | EN 61643-11:2012 CEI 61643-11:2011 |
| Marchi qualità | CE “EAC” VDE |
| Numero di poli | 1P +N |
| Segnalazione remota | con |
| Composizione contatti segnale | 1 SD (1 C/O) |
| Tipo limitatore sovratensioni | Rete distribuzione elettrica |
| Sistema di messa a terra | TN-S TT |
| CARATTERISTICHE TECNICHE | |
| Tipo di scaricatore | Tipo 1 + 2 |
| Tecnologia. limitatore sovratensioni | MOV + GDT |
| Tensione nominale di impiego [Ue] | 230 V CA (+/- 10 %) a 50…60 Hz |
| [In] Corrente di scarica nominale | 20 kA |
| [Imax] Corrente di scarica massima | 50 kA |
| Limp corrente impulsiva | Modo comune: 50 kA N/PE Modo differenziale: 12,5 kA L/N |
| Tensione massima di funzionamento continuo [Uc] | Modo differenziale: 350 V L/N Modo comune: 255 V N/PE |
| Livello protezione tensione [Up] | <1,5 kV tipo 1 + 2 |
| Corrente residua | 0,003 mA N/PE |
| Sovratensione temporanea [Ut] | 337 V L/N 5 s “tenuta”
1200 V N/PE 200 ms ” modalità provvisoria” |
| Tipo dispositivo di sezionamento | Fusibile associato gG 160 A 120 kA standard
Interruttore associato Compact NSX160E 80 A 25 kA standard |
| Segnalazione locale | Operativo: indicatore meccanico (bianco)
Fine della vita : indicatore meccanico (Rosso) |
| Sistema di montaggio | Aggancio (guida DIN) |
| Passo 9 mm | 4 |
| Altezza | 89 mm |
| Larghezza | 36 mm |
| Profondità | 69 mm |
| Peso prodotto | 290 g |
| Colore | Bianco |
| Materiale | PA6 |
| Connessioni – morsetti | Morsetto a gabbia (fase) 10…25 mm² flessibile Morsetto a gabbia (fase) 10…35 mm² rigido Morsetto a gabbia (terra) 16…25 mm² flessibile Morsetto a gabbia (terra) 16…35 mm² rigido |
| Lunghezza spellatura fili | 14 mm |
| Coppia di serraggio | 3,5 Nm |
| AMBIENTE | |
| Grado di protezione IK | IK05 conforme a CEI 62262 |
| Grado di inquinamento | 3 |
| Umidità relativa | 5…95 % |
| Altitudine di funzionamento | Acti9 iCV40 ARC |
| Temperatura ambiente | -25…60 °C |
| -40…80 °C | |
| GARANZIA CONTRATTUALE | |
| Garanzia | 18 mesi |
Informazioni aggiuntive
| Peso | 0,600 kg |
|---|---|
| Dimensioni | 69 × 36 × 89 mm |
| N° poli |
