Descrizione

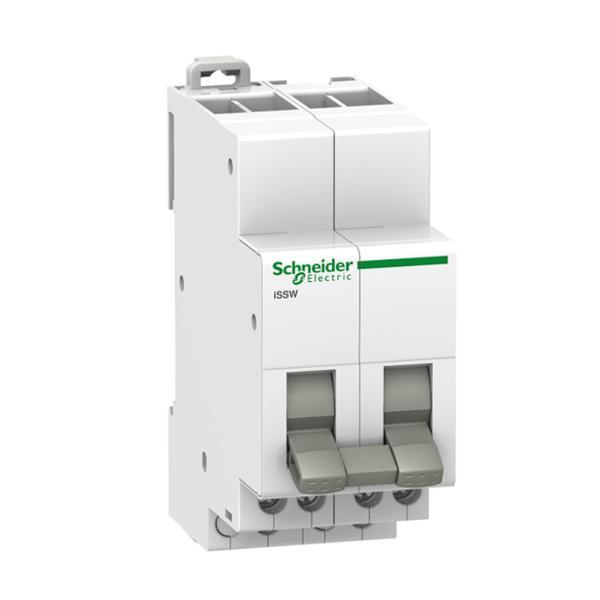

Commutatore iSSW 20A 3 posizioni 2 circuiti

Presentazione

Gamma prodotto: Acti 9

Gamma: Acti 9

Nome del prodotto: Acti 9 iSSW

Tipo di prodotto o componente: Interruttore lineare

Nome abbreviato: ISSW

Applicazione: Circuito di controllo elettrico

Tipo e composizione contatti: 2 OC

Tensione nominale di impiego [Ue]: 250 V CA 50/60 Hz

Norme di riferimento:

IEC 60669-1
IEC 60947-5-1

Caratteristiche tecniche

Corrente di esercizio nominale [Ie]: 20 A

Tipo di comando: Leva 3 posizioni

Simbologia: 1 – 0 – 2

Modalità di montaggio: Aggancio

Supporto per montaggio: Guida DIN

Passi 9 mm: 4

Dimesioni (HxLxP) [mm]: 82x36x75

Colore: Bianco

Durata elettrica: 30000 cicli cycles AC-22 cos Phi = 0.8

Connessioni – morsetti:

Morsetto tunnel alternato (lato inferiore) 2 cavi 0,5…2,5 mm² flessibile
Morsetto tunnel alternato (lato inferiore) 2 cavi 0,5…2,5 mm² rigido senza estremità cavo

Lunghezza spelatura fili: 9 mm

Coppia di serraggio: 1 Nm

Codice compatibilità: ISSW

Ambiente

Grado di protezione IP: IP20 conforme a IEC 60529

Tropicalizzazione: 2

Grado di inquinamento: 3

Umidità relativa: 95 % a 55 °C

Temperatura ambiente di funzionamento: -20…50°C

Temperatura di stoccaggio: -40…70°C

Garanzia contrattuale: Periodo 18 mesi
