SCHNEIDER 31103 – Interruttore/sezionatore Compact INS250
200,20€ (IVA incl.)

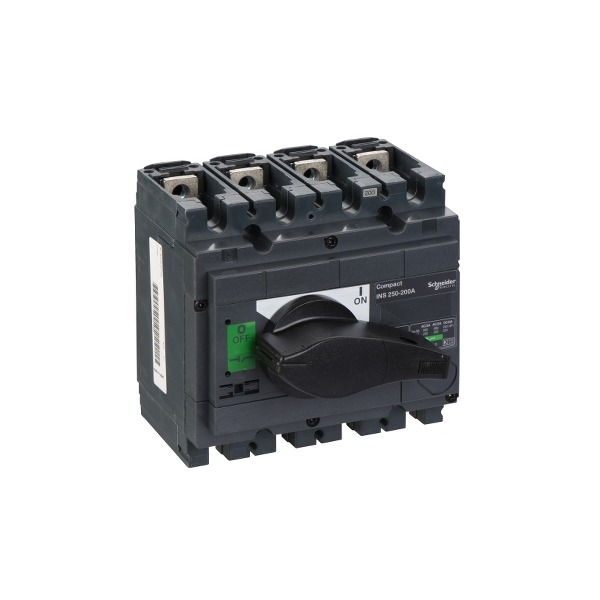

Immagine indicativa
1 disponibili (ordinabile)
Descrizione
Interruttore/sezionatore Compact INS250, 200A, 4 poli
| CARATTERISTICHE PRINCIPALI | |
| Gamma | Compact |
| Nome del prodotto | Compact INS |
| Tipo di prodotto o componente | Interruttore di manovra-sezionatore |
| Numero di poli | 4P |
| Tipo di rete | CA DC |
| Frequenza di rete | 50/60 Hz |
| Corrente nominale di impiego [Ie] | AC-22A: 200 A CA 50/60 Hz 220/240 V AC-22A: 200 A CA 50/60 Hz 380/415 V AC-22A: 200 A CA 50/60 Hz 440/480 V AC-22A: 200 A CA 50/60 Hz 480 V NEMA AC-22A: 200 A CA 50/60 Hz 500/525 V AC-22A: 200 A CA 50/60 Hz 660/690 V AC-23A: 200 A CA 50/60 Hz 220/240 V AC-23A: 200 A CA 50/60 Hz 380/415 V AC-23A: 200 A CA 50/60 Hz 440/480 V AC-23A: 200 A CA 50/60 Hz 480 V NEMA AC-23A: 200 A CA 50/60 Hz 500/525 V AC-23A: 200 A CA 50/60 Hz 660/690 V DC-22A: 200 A DC 125 V 2 poli in serie DC-22A: 200 A DC 250 V 4 poli in serie DC-23A: 200 A DC 125 V 2 poli in serie DC-23A: 200 A DC 250 V 4 poli in serie |
| Tensione nominale di isolamento [Ui] | 750 V CA 50/60 Hz |
| Tensione nominale di tenuta ad impulso [Uimp] | 8 kV |
| Corrente termica convenzionale in aria aperta [Ith] | 200A a 60 °C |
| Potere di chiusura nominale in cortocircuito [Icm] | 30 kA interruttore-sezionatore singolo 690 V CA a 50/60 Hz 330 kA con interruttore di protezione circuito a monte 690 V CA a 50/60 Hz |
| Tensione nominale di impiego [Ue] | 250 V DC 690 V CA 50/60 Hz |
| Attitudine al sezionamento | Si |
| Segnalazione posizione contatti | Si |
| Interruzione visibile | No |
| Grado di inquinamento | 3 |
| CARATTERISTICHE TECNICHE | |
| Tipo di controllo | Manovra rotativa |
| Colore leva di manovra | Nero |
| Modalità di montaggio | Fisso |
| Supporto per montaggio | Piastra Guida DIN |
| Attacchi superiori | Lato anteriore |
| Attacchi inferiori | Lato anteriore |
| Potenza massima | AC-23: 110 kW a 440 V CA 50/60 Hz AC-23: 110 kW a 480 V CA 50/60 Hz (NEMA) AC-23: 132 kW a 500/525 V CA 50/60 Hz AC-23: 160 kW a 660/690 V CA 50/60 Hz AC-23: 55 kW a 220/240 V CA 50/60 Hz AC-23: 55 kW a 230 V CA 50/60 Hz (NEMA) AC-23: 90 kW a 380/415 V CA 50/60 Hz |
| Servizio nominale | Ininterrotto |
| Classe di servizio intermittente | Classe 120 – 60% |
| Dimensioni cassetta per ithe | 260 mm x 160 mm x 55 mm |
| Corrente nominale ammissibile di breve durata [Icw] | 1,8 kA durante 30 s conforme a IEC 60947-3 2,2 kA durante 20 s conforme a IEC 60947-3 4,9 kA durante 3 s conforme a IEC 60947-3 8,5 kA durante 1 s conforme a IEC 60947-3 |
| Durata meccanica | 15000 cicli |
| Durata elettrica | AC-22A: 1500 cicli 440 V CA 50/60 Hz AC-22A: 1500 cicli 500 V CA 50/60 Hz AC-22A: 1500 cicli 690 V CA 50/60 Hz AC-23A: 1500 cicli 440 V CA 50/60 Hz AC-23A: 1500 cicli 500 V CA 50/60 Hz AC-23A: 1500 cicli 690 V CA 50/60 Hz DC-23A: 1000 cicli 250 V DC 4 poli in serie |
| Passo del collegamento | 35 mm |
| Altezza | 205 mm |
| Larghezza | 185 |
| Profondità | 130 mm |
| Norme di riferimento | IEC 60947-1 IEC 60947-3 |
| Certificazioni prodotto | CCC KEMA-KEUR |
| Grado di protezione IP | IP40 conforme a CEI 60529 |
| Grado di protezione IK | IK07 conforme a EN 50102 |
| Temperatura ambiente operativa | -25…70 °C |
| Temperatura di stoccaggio | -50…85 °C |
| GARANZIA | 18 mesi |
