SCHNEIDER 10341 – Quadro parete Kaedra 18 moduli

Descrizione

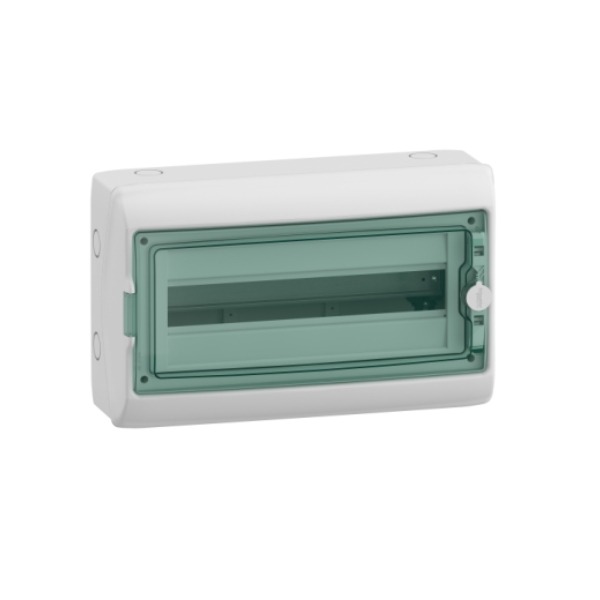

Quadro parete Kaedra IP65, 1 fila 18 moduli

Tabella materiali

Cassetta  di fondo: Tecnopolimero autoestinguente grigio RAL7035

Portella: policarbonato trasparente verde

Viti: in acciaio inox

Entrate: a passo rapido presfondabili per l’associazione orizzontale e verticale

Caratteristiche generali

Costituiti da una scatola di fondo rigida, dotata di particolari appoggi in grado di aderire anche su pareti non perfettamente lisce:

• parete superiore liscia per ingresso con canalina o tubo (fino Ø 32 mm) da forare in funzione delle esigenze,
• predisposta per l’alloggiamento delle morsettiere nella parte superiore e inferiore;

Le guide DIN, fissate sull’ apposito telaio, sono ad interasse variabile e permettono la regolazione anche in profondità;

Gli ampi spazi consentono un’agevole circolazione dei conduttori sia lateralmente sia sotto la guida DIN;

La porta può essere equipaggiata con serratura a chiave;

Grado di protezione secondo norme  IEC 529 e CEI EN 60529: IP65;

Grado di protezione contro gli impatti meccanici esterni secondo norme  CEI EN 50102: IK09;

Resistenza al fuoco e al calore anormale secondo IEC 695-2-1 e CEI 50-11: 650°C (glow wire);

Caratteristiche di isolamento completo  i secondo norme CEI 64-8 e CEI EN 60439-1;

Temperatura ambiente di impiego -25°C  + 40°C;

Temperatura di stoccaggio -25°C + 70°C.

Accessori forniti

Strisce di identificazione circuiti;

Otturatori copriforo;

Tappi coprivite di fondo;

Cerniere;

Collari per il cablaggio.

Vantaggi installatore

Un sistema d’installazione stagno perfettamente modulare in grado di offrire  la gamma più completa di soluzioni installative. Comprende una serie di contenitori, progettati per la posa di apparecchiature  e di prese spine industriali, combinabili per formare quadri per la protezione, il comando e la distribuzione terminale. Quadri per apparecchi modulari, quadri per prese industriali, moduli di interfaccia e quadri polivalenti, tutti affiancabili orizzontalmente e verticalmente, l’unico sistema senza limiti di espansione.

Caratteristiche tecniche

Dimensioni (HxLxP)[mm]: 280x448x160

Moduli da 18mm: 18 (1×18)

Passi da 9mm: 36

Potenza dissipabile [W]: 34

Grado di protezione IP: IP65
