MF24 – Interruttore di media tensione MF24, 24kV

Descrizione

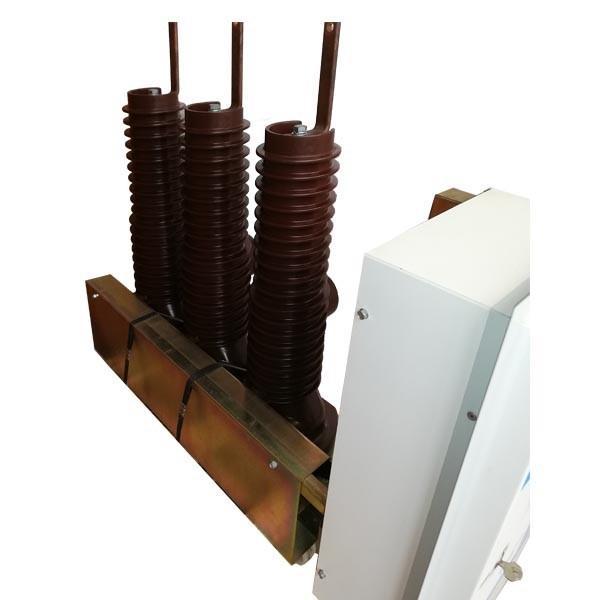

Interruttore di Media Tensione MF24, lavora in un campo di tensione da 24kV, costituito da 3 poli separati disposti in linea

ed azionati simultaneamente da un unico leverismo e da un comando meccanico a molla tipo M200.

Esecuzione base

L’interruttore MF 24 è composto da:

– 2 piedi di fissaggio

– 1 traversa di sostegno interruttore

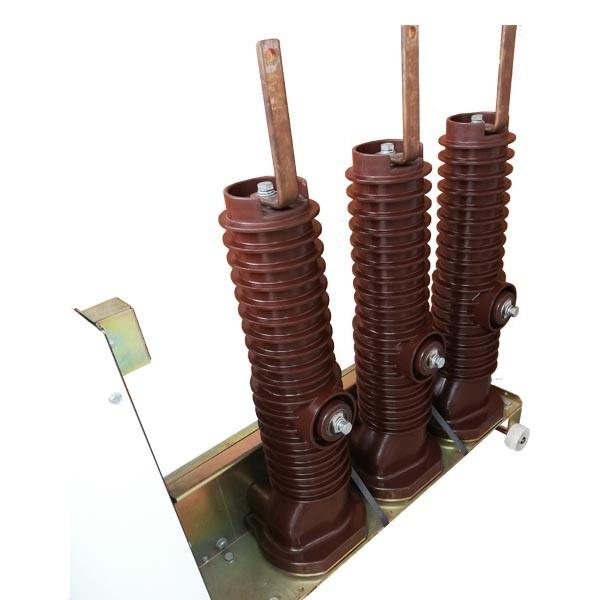

– 3 poli separati con interasse 230mm

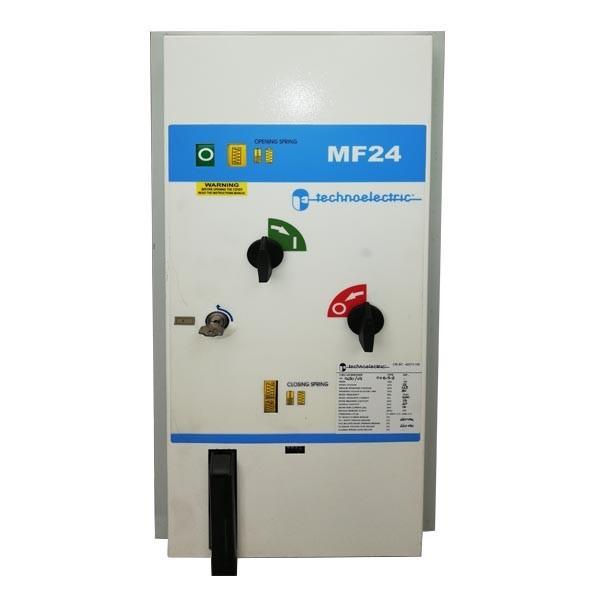

– 1 comando di tipo M200 completo di:

• 1 leva di ricarica manuale molla di chiusura
• 1 manopola di chiusura
• 1 manopola di apertura
• 1 segnalatore visivo molla chiusura
• carica/scarica
• 1 segnalatore visivo molla apertura carica/scarica
• 1 indicatore di posizione interruttore
• aperto/chiuso
• 1 morsettiera con 6 morsetti liberi
• 1 interruttore ausiliario con 4 contatti n.a. + 4 contatti n.c.
• 1 cablaggio di base.

Dati tecnici

Circuite breaker		MF 24
Tensione nominale	kV	24
Tensione di tenuta ad ipulso	kV	125
Tensione di tenuta a 50Hz per 1 min	kV	50
Frequenza nominale	Hz	50/60
Corrente nominale termica	A	400/630/800
Potere d’interruzione	kA	16
Potere di stabilimento	kA	40
Corrente di breve durata (3s)	kA	16
Pressione assoluta gas SF6 a 20°C	kPa	220
Sequenza nominale operazioni	O – 3min -CO – 3min – CO
Durata d’apertura	ms	45
Durata d’arco	ms	10/15
Durata d’interruzione	ms	55/60
Durata di chiusura	ms	60
Temperatura d’esercizio	°C	-5 ÷ +40
Grado di protezione comando	IP 3X
Massa	Kg	90
Aux	Vac	220

Norme di riferimento e prove

Gli interruttori della serie MF sono conformi alle norme IEC 62271-100 e IEC 60694 ed hanno superato le seguenti prove relative agli interrutori di classe M1:

– Prove di tipo certificate presso il CESI (Centro Elettrotecnico Sperimentale Italiano)
– Prove dielettriche
– Prove di tenuta ad impulso atmosferico
– Prova di tenuta a frequenza d’esercizio
– Prova di riscaldamento
– Prova di tenuta alla corrente di breve durata ed alla corrente di picco
– Prove meccaniche
– Prova di chiusura e d’interruzione alle correnti di corto circuito

Sono conformi inoltre alle norme:
• IEC 60068 UNI ISO 2081 rivestimenti protettivi
• IEC 60694 EN 50082 compatibilità elettromagnetica
