LOVATO 7GN1298U – Commutatore a camme serie 7GN
25,50€ (IVA incl.)

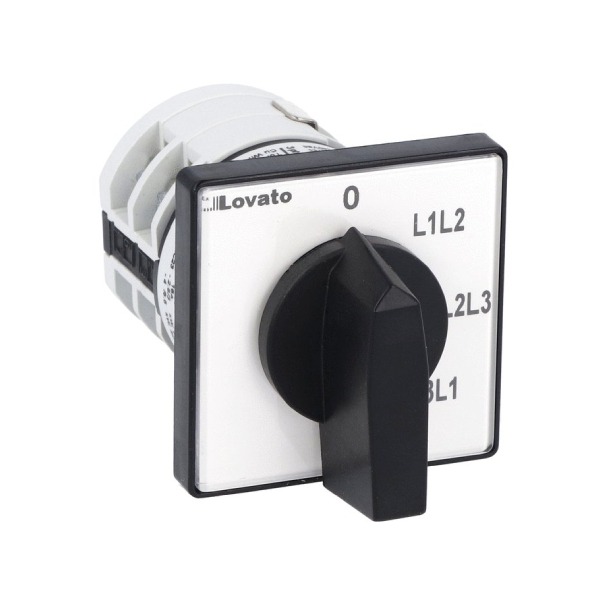

Immagine indicativa
2 disponibili
Descrizione
Commutatore a camme serie 7GN, commutatore amperometrico da 16A in esecuzione per montaggio frontale con maniglia nera
| DENOMINAZIONE DEL PRODOTTO | Commutatore amperometrico | ||
| CARATTERISTICHE GENERALI | |||
| Schema | 98- Commutatore amperometrico | ||
| Numero di elementi | 3 | ||
| Esecuzione | U – Esecuzione per montaggio frontale con maniglia nera | ||
| CARATTERISTICHE DEI CONTATTI | |||
| Tensione nominale di isolamento | IEC/EN
UL/CSA |
V 690
V 600 |
|
| Tensione nominale di tenuta ad impulso (Uimp) | Kv 6 | ||
| Corrente convenzionale termica in aria libera Ith | IEC/EN A 16
UL/CSA A 15 |
||
| Tensione di funzionamento nominale | V 480 | ||
| Tensione nominale di tenuta a impulso | kV 4 | ||
| Max. calibro fusibili per protezione da corto circuito In (gG) | 10kA A 16
15kA A 10 25kA A 10 |
||
| Corrente nominale di breve durata Icw | 1s A 200 | ||
| Conducibilità | 10/5 mA/V | ||
| Corrente di impiego Ie IEC/EN
AC1/AC21A |
A 16 |
||
| AC15 | 110V A 10
220/230V A 8 380/400V A 4 660/690V A 1.5 |
||
| Potenza nominale di impiego in AC | |||
| Trifase AC-3 | 220/230V kW 2.5
380/440V kW 4 500/690V kW 5.5 |
||
| Monofase AC-3 | 110V kW 0.8
220/230V kW 1.5 380/440V kW 2.2 |
||
| Trifase AC23A | 220/230V kW 3
380/440V kW 5.5 500/690V kW 7.5 |
||
| Monofase AC23A | 110V kW 0.8
220/230V kW 1.7 380/440V kW 3 |
||
| Corrente nominale di impiego in DC
DC21A |
48V A 12
60V A 12 110V A 4 220V A 0.6 440V A 0.25 |
||
| DC23A (poli in serie) | 24V A 10 (1)
48V A 10 (2) 60V A 10 (3) 110V A 5 (3) 220V A 5 (4) |
||
| DC13 | 24V A 12
48V A 10 60V A 8 110V A 1 220V A 0.4 440V A 0.15 |
||
| Potenza dissipata | W 0.8 | ||
| CARATTERISTICHE MECCANICHE | |||
| Attacchi vite | M3 | ||
| Coppia di serraggio terminali max | Nm 0.5 | ||
| Sezione dei conduttori | |||
| AWG – Cavo rigido | min AWG 20
max AWG 12 |
||
| AWG – Cavo flessibile | min mm² 0.5
max mm² 2.5 |
||
| Sezione dei conduttori (IEC) – Cavo rigido | min mm² 0.5
max mm² 2.5 |
||
| Durata meccanica | Cicli 3×10⁶ | ||
| DATI TECNICI UL | |||
| Interruttori per motori a comando diretto | Per motore trifase
120V HP 1.5 240V HP 3 Per motore monofase 120V HP 0.5 240V HP 1 |
||
| CONDIZIONI AMBIENTALI | |||
| Temperatura | Temperatura di impiego
min °C -25 max °C +55 |
||
| Temperatura di stoccaggio | min °C -40
max °C +70 |
||
| Tolleranze e protezioni | |||
| Grado di protezione IP frontale | IP40 | ||
| Grado di protezione Terminali | IP00 | ||
| Classificazione ETIM | |||
| ETIM 8.0 | EC001029 – Selettore completo | ||
Informazioni aggiuntive
| Peso | 0,300 kg |
|---|---|
| Dimensioni | 82 × 48 × 48 mm |
| Corrente nominale |
