Descrizione

Quadro elettrico con potenza complessiva 7,5kVA con solo circuiti alimentati dal trasformatore d’isolamento (utenze isolate).

Organizzato in scomparti per garantire una messa in servizio efficiente ed evitare i disturbi elettromagnetici in conformità con la norma IEC 60364-4-44.

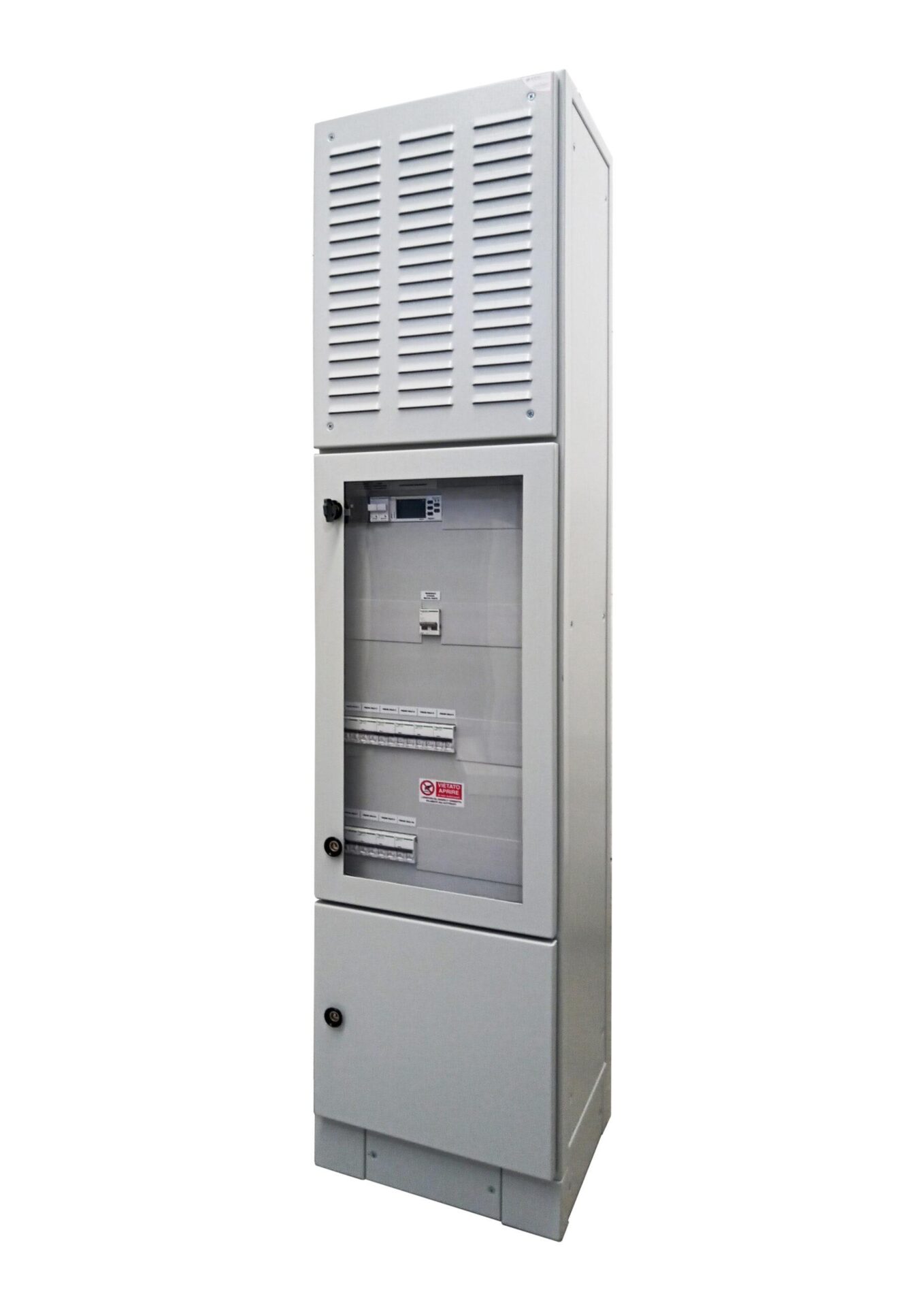

CARPENTERIA: Lamiera verniciata colore RAL 7035*. Divisa in 3 sezioni:

1. Sezione morsettiera con porta cieca posta nella parte inferiore;

2. Sezione apparecchiature protezione con porta trasparente nella parte centrale;

3. Sezione trafo isolamento con pannello avvitato, posizionato nella parte superiore, con alettature di ventilazione.

CARATTERISTICHE ELETTRICHE

• N° 1 trasformatore di isolamento 230/230V, 50Hz da 7,5kVA
• N° 1 controllore di isolamento per trafo 230/230V
• N° 1 quadro di comando e segnalazione da incasso
• N° 1 trafo di corrente 50/5A
• N° 1-2 basi portafusibili + fusibili a ingombro ridotto con segnalazione ottica di intervento per fusibili 10×38
• Morsetti a vite per il cablaggio
• N° 1 morsettiera bipolare di distribuzione
• N° 1 interruttore generale magnetico 40A, curva MA
• N° 1 sezionatore 2P 40A
• N° 4 partenze bipolari. Interruttore magnetotermico 16A, caratteristica C, Potere di interruzione 4,5kA secondo CEI EN 60 898
• N° 1 partenze bipolari. Interruttore magnetotermico 10A, caratteristica C, Potere di interruzione 4,5kA secondo CEI EN 60 898
• N° 2 partenze bipolari. Interruttore magnetotermico 6A, caratteristica C, Potere di interruzione 4,5kA secondo CEI EN 60 898
• Circuiti di potenza delle utenze isolate, cablate, con cavo doppio isolamento.

*Altri colori a richiesta

Tutti i 𝗤𝘂𝗮𝗱𝗿𝗶 𝗘𝗹𝗲𝘁𝘁𝗿𝗶𝗰𝗶 𝗘𝗹𝗲𝘁𝗲𝗸 𝗦𝗶𝘀𝘁𝗲𝗺𝗶 sono provvisti di 𝗘𝗟𝗘𝗞𝗢𝗗𝗘, il QR code tramite il quale è possibile scaricare tutta la documentazione inerente al quadro stesso: schemi elettrici, certificazioni, disegni costruttivi e manuali delle apparecchiature installate.
