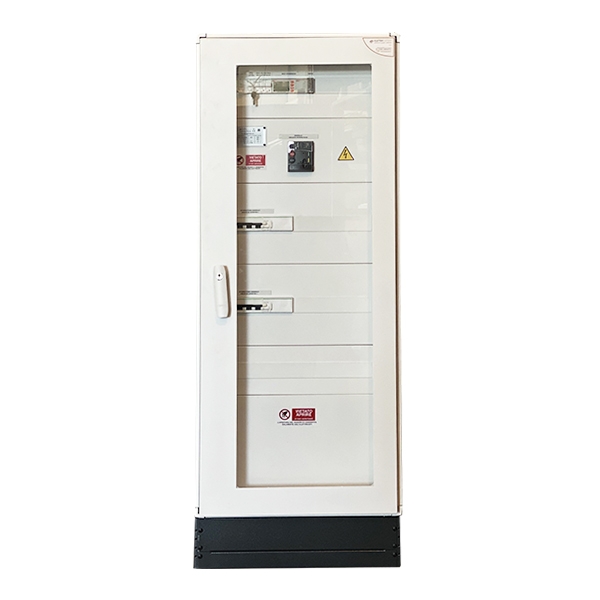

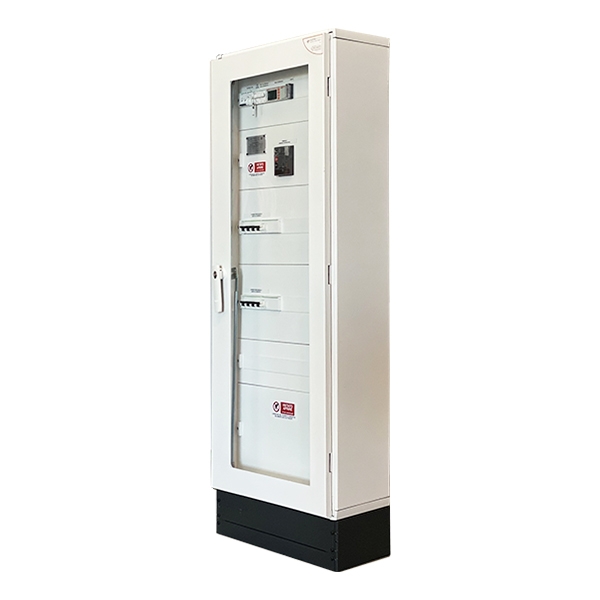

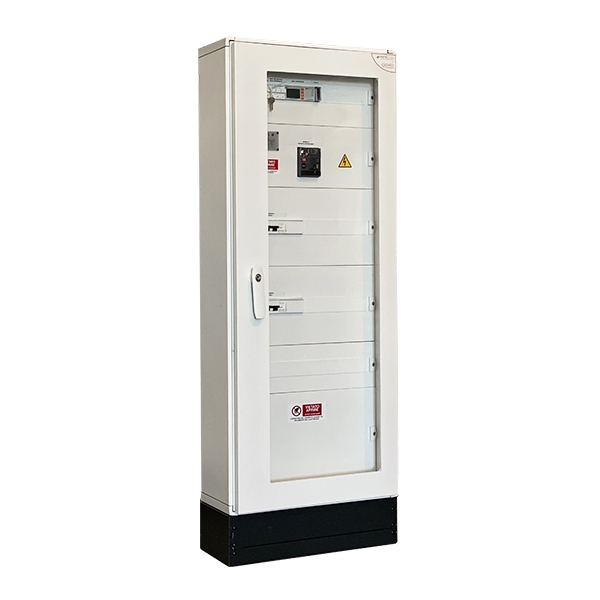

ELEQIMT10002 – Quadro di interfaccia 100kW

Descrizione

CARATTERISTICHE ELETTRICHE:

Codice: ELEQIMT10002

Potenza [kW]: 100
Inverter: 2
Relè di interfaccia CEI 0-21: 1
Interruttore sezionatore motorizzato [A]: 160
N° basi portafusibili 2P per fusibili 10×38: 1
N° basi portafusibili 3P+N per fusibili 10×38: 1
N° Interruttore magnetotermico differenziale [A]: 2×80
Morsetti a vite
Ingresso cavi: dal basso
Installazione: interno
Servizio: continuo
Carpenteria: in lamiera con grado di protezione IP55
Dimensioni (LxHxP) [mm]: 600x1600x290

Il quadro è comprensivo di:

• Prove individuali e strumentali in conformità a CEI-EN 60439-1
• Certificato di collaudo
• Certificazione e Test report eseguiti secondo Norma CEI 0-21 con cassetta prova relè.

OPTIONAL:

1. Dispositivo di backup CEI 0-21 (optional).

Tutti i 𝗤𝘂𝗮𝗱𝗿𝗶 𝗘𝗹𝗲𝘁𝘁𝗿𝗶𝗰𝗶 𝗘𝗹𝗲𝘁𝗲𝗸 𝗦𝗶𝘀𝘁𝗲𝗺𝗶 sono provvisti di 𝗘𝗟𝗘𝗞𝗢𝗗𝗘, il QR code tramite il quale è possibile scaricare tutta la documentazione inerente al quadro stesso: schemi elettrici, certificazioni, disegni costruttivi e manuali delle apparecchiature installate.
