EATON PKZ-SOL12 – Interruttore automatico di stringa DC 2P 12A
85,40€ (IVA incl.)

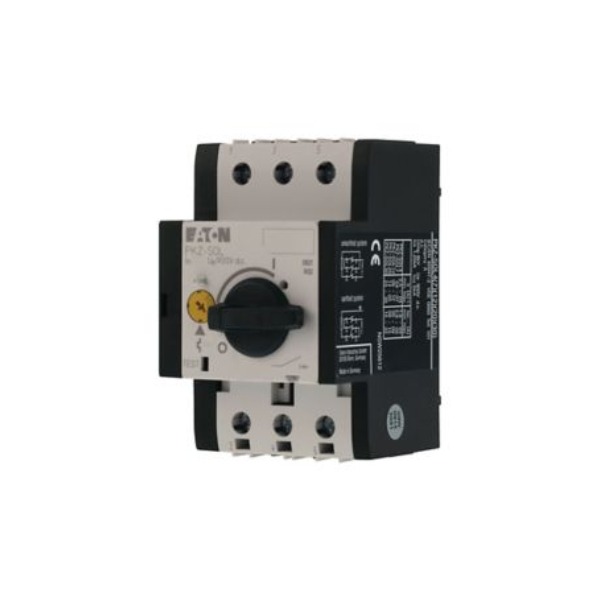

Immagine indicativa
5 disponibili
Descrizione
Interruttore automatico di stringa, DC, 2p, 12A
| CARATTERISTICHE TECNICHE | |
| Assortimento | Apparecchiature per fotovoltaico |
| Tipologia costruttiva dell’apparecchio | Apparecchio da incasso, tecnica a installazione fissa |
| Sotto gamma | Interruttore automatico di stringa |
| Assortimento | Interruttore automatico di stringa |
| Tensione nominale d’impiego [Ue] | 900 V |
| Tensione nominale | 900 – 900 V |
| Tipo di collegamento circuito elettrico principale | Raccordo a vite |
| Corrente nominale permanente Iu | 12A |
| Corrente limite nominale di disinserzione al corto circuito a 400 V, 50 Hz | 0 kA |
| Classe di protezione | 2 |
| Posizione del collegamento per circuito elettrico principale | |
| Intervallo di regolazione sganciatore di sovraccarico | 8 – 12 A |
| Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve | 0 – 0 A |
| Numero di conduttori | a 2 poli |
| Tipologia di azionamento | Manopola |
| Corrente nominale di esercizio con DC-21A [Ie] | 12 A |
| Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve | Altro |
| Intervallo di regolazione dell’attivatore di corto circuito con ritardo breve | 0 – 0 A |
| Corrente di corto circuito ammessa per moduli solari [ISC] | 5 – 9 A |
| Intervallo di regolazione dell’attivatore di corto circuito non ritardato | 72 – 72 A |
| Potenza dissipata | 4,5w |
| CAMPO DI TARATURA | |
| Sganciatori termici [Ir]Sganciatore termico min. [Ir] | 8 A |
| Sganciatori termici [Ir]Sganciatore termico max. | 12 A |
| Tipi di collegamento | Morsetti a vite |
| Adatto per montaggio su guida a cappello | Si |
| Montaggio su guida a DIN opzionale | si |
| Poli | 2P |
| Tipo di collegamento circuito elettrico principale | Raccordo a vite |
| Flessibile con puntalino | 1 x (1 – 6) 2 x (1 – 6) mm2 |
| A filo unico o a trefoli | 18 – 14 AWG |
| Resistenza interna | 31 mΩ |
| Sgancio termico | 1.05 – 1.3 x Ie |
| Sblocco elettromagnetico | 6 x Ie |
| Conformità alle norme | IEC/EN 60947-2 |
| Idoneità ai climi | Caldo umido, costante, secondo IEC 60068-2-78 Caldo umido, ciclico secondo IEC 60068-2-30 |
| DATI AMBIENTALI | |
| Temperatura ambiente di servizio min. | -25 °C |
| Temperatura ambiente di servizio max. | +60 °C |
| A giorno | -25 – +60 °C |
| DIMENSIONI | |
| Larghezza: | 58 mm |
| Altezza: | 93 mm |
| Profondità: | 76mm |
| Guida | 35 mm |
| Peso prodotto | 0,32kg |
| VERIFICHE DI PROGETTO SECONDO IEC/EN 61439 | |
| Corrente nominale d’impiego per i dati relativi alla dissipazione [In] | 12 A |
| Dissipazione per polo, in funzione della corrente [Pvid] | 1.5 W |
| Dissipazione dell’apparecchio, in funzione della corrente [Pvid] | 4.5 W |
| Dissipazione statica, indipendente dalla corrente [Pvs] | 0 W |
| Potere di dissipazione [Pve] | 0 W |
| Apparecchio completo con unità di sicurezza | Si |
| Adatto per montaggio su guida a cappello | Si |
| Montaggio su guida a DIN opzionale | Si |
| Grado di protezione (IP) | IP 20 |
