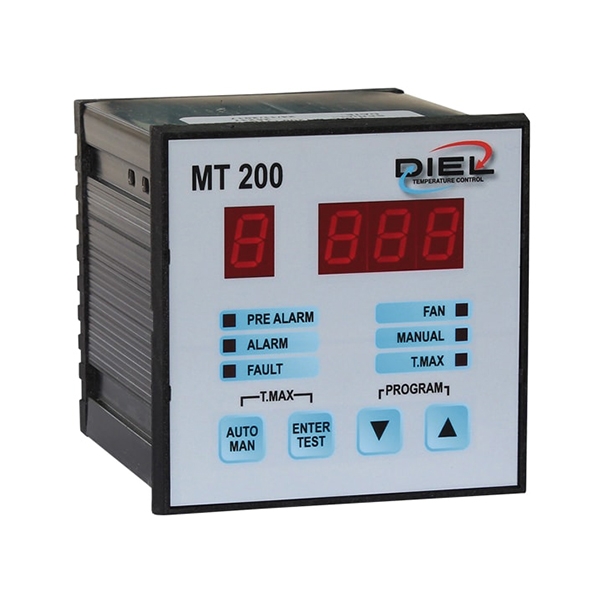

DIEL MT200 LITE – Centralina controllo temperatura per trasformatori in resina, aria, olio.

Descrizione

Centraline di controllo temperatura a microprocessore dedicate a macchine elettriche di potenza, in particolare a trasformatori di distribuzione a secco e trasformatori in aria. Controllo e visualizzazione della temperatura, controllo dei sistemi di ventilazione. Quattro ingressi indipendenti per sonde PT100 a tre fili. Quattro relè di uscita 250 Volt 5A AC (carico resistivo) per le seguenti funzioni: segnalazione di pre-allarme, segnalazione di allarme, segnalazione di guasto sonde, controllo ventilazione con isteresi. Test manuale dei relè per simulare o controllare l’affidabilità del contatto. Costruita secondo e normative CE. Menu di programmazione avanzata: possibilità di abilitare, disabilitare e impostare set distinti in ogni singolo canale. Memorizzazione permanente valori programmati delle soglie di preallarme di allarme, on, off ventilatore e massimi storici. Alimentazione universale (24÷240) Volt AC/DC 50/60 Hz, senza rispetto della polarità. Montaggio a pannello con semplici ganci di fissaggio.

Caratteristiche tecniche

Dimensioni:

• Contenitore 92X92X125 mm.
• Pannello frontale 96×96 mm.
• Peso 0.4 Kg.

Contenitore in ABS auto estinguente.

Alimentazione universale (24÷240) Volt AC/DC.

Collegamenti elettrici su morsettiere estraibili.

Rilevamento e controllo della temperatura con sensori PT100 da -10 a +200 °C.

Accesso alla programmazione della centralina direttamente da pannello frontale.

Possibilità di selezionare 3 oppure 4 canali.

Possibilità di utilizzare le sonde per termostatare l’ambiente.

Filtro d’ ingresso contro i disturbi a normativa .

Precisione ±1 grado centigrado nel range +50 °C, +150 °C.

Uscite a relè 250 VAC, 5 A massimi a tre contatti puliti.

Gestione del ventilatore di raffreddamento su tre o quattro sonde.

Controllo del ventilatore mediante isteresi con due valori di temperatura (H e L).

Temperatura di lavoro centralina da -20 °C a +60 °C.

Costruzione in accordo alle normative .

Umidità ambiente ammessa massima 80%.

Controllo della validità dei dati introdotti in fase di programmazione.

Possibilità di commutare manualmente i relè mediante il menù di test relè.

Memorizzazione permanente per più di dieci anni dei valori programmati e delle massime temperature raggiunte.

Visualizzazione automatica del valore e del numero della sonda relativi al canale più caldo.

Memoria dei massimi storici raggiunti da ciascun canale.

Rigidità dielettrica 2500 Volt.

Alimentazione

La centralina MT200 Lite può essere alimentata sia con tensione alternata (24÷240) Volt 50-60 Hz oppure con tensione continua .

Alimentazione universale (24÷240) Volt AC/DC: Morsetto AL1 e morsetto AL2.

Messa a terra: Morsetto GND.
