ABB S523400 – Interruttore magnetotermico 4A 2P 6kA C
57,04€ (IVA incl.)

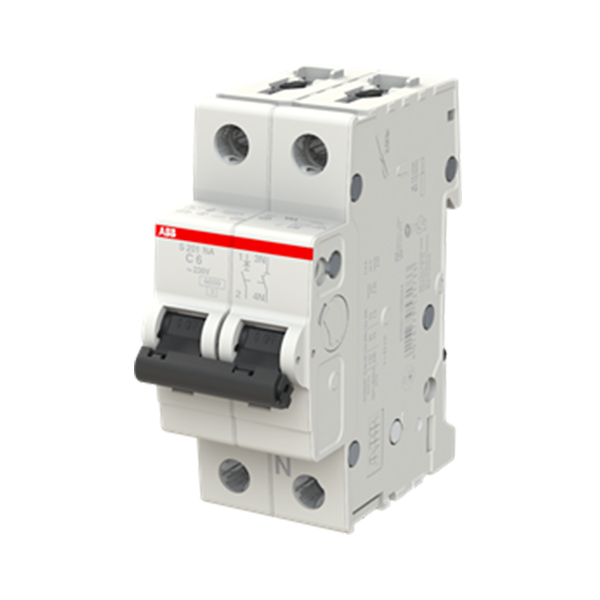

Immagine indicativa
1 disponibili
Descrizione
Interruttore magnetotermico corrente nominale 4A, numero di poli 2, potere di interruzione nominale 6kA, curva C
| CARATTERISTICHE TECNICHE | |
| Tipo: | S202-C4 |
| ID prodotto: | 2CDS252001R0044 |
| Codice EAN: | 4016779523400 |
| Descrizione prodotto: | Codice Ordine: S523400 – Gli interruttori magnetotermici System pro M compact S200 proteggono le installazioni da sovraccarichi e corto circuiti, assicurando affidabilità e sicurezza nelle operazioni. Sono disponibili in diverse caratteristiche (B, C, D, K, Z), configurazioni (1P, 2P, 3P, 4P), potere di interruzione (fino a 25 kA a 230/400 V CA ) e correnti nominali (fino a 100 A). Tutti gli interruttori magnetotermici della gamma S200 sono conformi alle norme CEI-EN 60898-1, CEI- EN 60947-2 e UL1077 e CSA 22.2 No. 235 (eccetto la versione 4,5kA), consentendo l’uso per applicazioni residenziali, commerciali e industriali. Associabili ai blocchi differenziali serie DDA 200 |
| Norme di riferimento: | IEC/EN 60898-1
IEC/EN 60947-2 UL 1077 |
| Caratteristica di intervento: | C |
| Tensione nominale di funzionamento: | secondo IEC 60898-1 400 V AC
secondo IEC 60898-1 400 V secondo IEC 60947-2 440 V AC |
| Tensione di funzionamento: | Massimo (Incl. Tolleranza) 125 V DC
Massimo (Incl. Tolleranza) 440 V AC Minimo 12 V AC Minimo 12 V DC |
| Tensione nominale di isolamento (Ui): | secondo IEC/EN 60664-1 440 V |
| Tensione di tenuta ad impulso (Uimp): | 4 kV
a 2000 m 5 kV a livello del mare 6.2 kV |
| Tensione prova dielettrica: | 50/60 Hz, 1 min: 2 kV |
| Tipo di tensione d’ingresso: | Tipo di tensione d’ingresso:
AC/DC |
| Corrente nominale (In): | 4A |
| Perdita di potenza: | 3.6 W |
| Potere nominale di cortocircuito: | (AC) 6 kA
(DC) 6 kA (400 V AC) 6 kA (400 V) 6 kA |
| Potere di cortocircuito estremo nominale (Icu): | (125 V DC) 10 kA
(230 V AC) 20 kA (400 V AC) 10 kA (440 V AC) 10 kA (48 V DC) 20 kA (230 V) 20 kA (400 V) 10 kA |
| Corrente nominale di cortocircuito condizionale (Inc): | (230 V) 20 kA
(400 V) 20 kA |
| Potere di cortocircuito di servizio nominale (Ics): | (230 V AC) 15 kA
(400 V AC) 7.5 kA (440 V AC) 7.5 kA |
| Frequenza (f): | 50 Hz |
| Frequenza nominale (f): | 50 / 60 Hz |
| Perdita di potenza: | 3.6 W
a Condizioni Operative Nominali per Polo 1.8 W |
| Collegamento tensione di alimentazione: | Arbitrario |
| Indicazione posizione contatto: | Rosso ON / Verde OFF |
| Resistenza elettrica: | 20000 AC ciclo (i) |
| Resistenza meccanica: | 20000 ciclo (i) |
| Classe limitazione energia: | 3 |
| Numero di poli: | 2 |
| Numero di poli protetti: | 2 |
| Categoria di sovratensione: | III |
| Coppia di serraggio: | 2.8 N·m |
| Tipo di montaggio: | DIN-Rail |
| Tipo di morsetto a vite: | Terminale di sollevamento a cilindro bidirezionale a prova di errore |
| Siglatura attuatore: | I/O |
| Materiale attuatore: | Gruppo di isolamento II, nero, sigillabile |
| Materiale involucro: | Classe di isolamento II, RAL 7035 |
| Montaggio su barra DIN: | TH35-15 (35 x 15 mm Barra di Montaggio) secondo IEC 60715
TH35-7.5 (35 x 7.5 mm Barra di Montaggio) secondo IEC 60715 |
| Posizione di montaggio: | Qualsiasi |
| Cacciavite raccomandato: | Pozidriv 2 |
| Accessori disponibili: | si |
| Informazioni tecniche: | S202-C4 |
| Capacità di connessione: | Busbar 10 / 10 mm²
Flessibile con ghiera 0.75 … 25 mm² Flessibile 0.75 … 25 mm² Rigido 0.75 … 35 mm² Rigido.75 … 35 mm² Incagliato 0.75 … 35 mm² |
| Dimensioni installazione: | secondo DIN 43880 1 |
| Lunghezza di spelatura cavo: | 12.5 mm |
| Tipo di morsetto: | Terminale a vite |
| Dimensioni installazione: | secondo DIN 43880 1 |
| DATI AMBIENTALI | |
| Temperatura ambiente: | In funzione -25 … +55 °C
In magazzino -40 … +70 °C |
| Temperatura di riferimento aria ambiente: | 30 °C |
| Grado di protezione: | IP20
IP40 Custodia con copercchioIP40 |
| Grado di inquinamento: | 3 |
| Condizioni ambientali: | 28 cicli
con 55 °C / 90-96 % e 25 °C / 95-100 % |
| Resistenza agli urti secondo IEC 60068-2-27: | 25g 2 shocks 13 ms |
| CERTIFICATI E DICHIARAZIONI (NUMERO DOCUMENTO) | |
| Dichiarazione di conformità – CE: | 2CDK403001D0607 |
| Ente di certificazione: | EN
IEC UL |
| Scheda tecnica: | 9AKK107991A8329 |
| Istruzioni e manuali: | 2CDS207104P0002 |
| CLASSIFICAZIONI | |
| ETIM 8: | EC000042 – Interruttore automatico miniaturizzato (MCB) |
| ETIM 9: | EC000042 – Interruttore automatico miniaturizzato (MCB) |
| DIMENSIONI | |
| Larghezza prodotto: | 35 mm |
| Altezza prodotto: | 88 mm |
| Profondità prodotto: | 69 mm |
| Peso netto prodotto: | 0.25kg |
Informazioni aggiuntive
| Peso | 0,600 kg |
|---|---|
| Dimensioni | 69 × 35 × 88 mm |
| N° poli | |
| Corrente nominale | |
| Curva | |
| Potere di interruzione |
