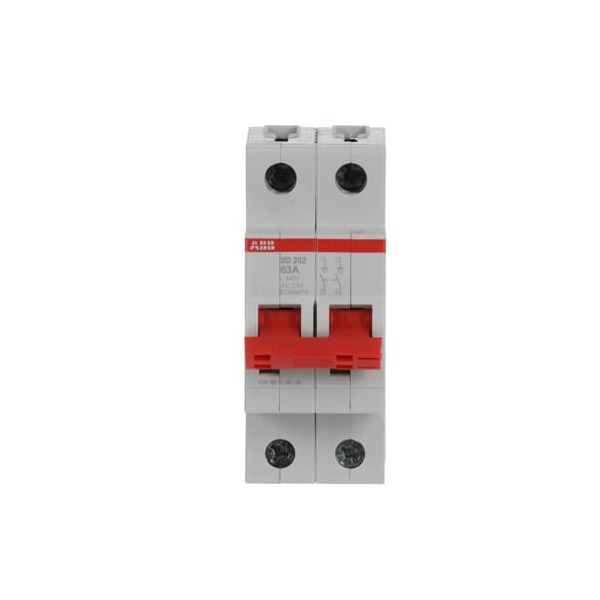

ABB M990417 – Interruttore sezionatore 2P 63A
33,73€ (IVA incl.)
Immagine indicativa
1 disponibili
Descrizione
Interruttore sezionatore 2P 63A
| CARATTERISTICHE TECNICHE | |
| Tipo: | SD202/63 |
| ID prodotto: | 2CDD282101R0063 |
| EAN: | 4016779904179 |
| Descrizione: | Sono studiati per il sezionamento delle linee elettriche secondo la CEI EN 60947-3, consentendo la manutenzione dei dispositivi collegati a valle in sicurezza, e per il comando sotto carico. Sono dotati inoltre di leva di comando piombabile in entrambe le posizioni. Per un corretto funzionamento, è richiesta la protezione a monte con dispositivi contro il corto circuito e il sovraccarico (fusibili, interruttori automatici). |
| Norme di riferimento: | IEC/EN 60947-3 |
| Tensione nominale (Ur): | 440 V
Minimo 12 V |
| Tensione nominale di funzionamento: | 440 V AC
125 V DC |
| Tensione di tenuta ad impulso (Uimp): | 4 kV
a 2000 m 5 kV al livello del mare 6,2 kV |
| Tipo di tensione d’ingresso: | AC/DC |
| Corrente nominale (In): | 63 A |
| Corrente nominale di cortocircuito condizionale (Inc): | 25 kA |
| Frequenza nominale (f): | 50 / 60 Hz
DC |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 4.5 W |
| Indicazione posizione contatto: | ON / OFF |
| Resistenza elettrica: | 10000 AC ciclo (i) |
| Resistenza meccanica: | 20000 ciclo (i) |
| Numero di contatti c/o: | 0 |
| Numero di contatti NC: | 0 |
| Numero di contatti NA: | 2 |
| Numero di poli: | 2 |
| Categoria di sovratensione: | III |
| Coppia di serraggio: | 2.8 N·m |
| Categoria di utilizzo: | AC-23A
DC-21A |
| Tipo di attuatore: | Leva |
| Tipo di morsetto a vite: | Terminale di sollevamento a cilindro bidirezionale a prova di errore |
| Tipo di interruttore: | Off |
| Siglatura attuatore: | I / O |
| Materiale attuatore: | Gruppo di isolamento II, rosso, sigillabile |
| Materiale involucro: | Classe di isolamento I, RAL 7035 |
| Cacciavite raccomandato: | Pozidriv 2 |
| Accessori disponibili | Sì |
| Colore copertura: | Grigio |
| Capacità di connessione: | Sbarra 10 / 10 mm²
Flessibile con Ghiera 0,75…25 mm² Flessibile 0,75…25 mm² Rigido 0,75…35 mm² A trefolo 0,75 … 35 mm² |
| Tipo di morsetto: | Terminali a vite |
| DATI AMBIENTALI | |
| Temperatura ambiente: | In funzione -25 … +55 °C
In magazzino -40 … +70 °C |
| Grado di protezione: | IP20
Custodia con coperchio IP40 |
| Grado di inquinamento: | 3 |
| Condizioni ambientali: | 28 cicli
con 55 °C / 90-96 % e 25 °C / 95-100 % |
| Resistenza alle vibrazioni secondo IEC 60068-2-6: | 20 Cicli con Carico 0,8 In: 5g 5…150…5 Hz |
| Resistenza agli urti secondo IEC 60068-2-27: | 25g 2 shocks 13 ms |
| Informazioni ambientali: | 2CDK400618D0201 |
| DIMENSIONI | |
| Larghezza in numero di intervalli modulari: | 2 |
| Larghezza: | 35 mm |
| Altezza: | 88 mm |
| Profondità: | 69 mm |
| Peso prodotto: | 0.17 kg |
| Profondità integrata (t2): | 69 mm |
