ABB EO 617 4 – Interruttore manovra sezionatore OT 3P 800A
572,36€ (IVA incl.)

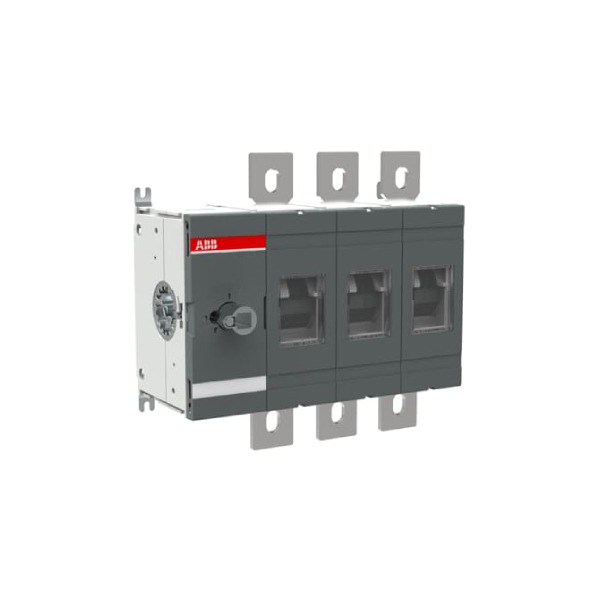

Immagine indicativa
1 disponibili
Descrizione
Interruttore manovra-sezionatore OT800E03, 800A, 3 poli.
| CARATTERISTICHE TECNICHE | |
| Tipo: | OT800E03 |
| ID prodotto: | 1SCA022753R5920 |
| EAN: | 6417019245195 |
| Descrizione: | Codice Ordine: EO 617 4 – La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell’energia, motor control centers o impianti fotovoltaici. |
| Corrente termica convenzionale in aria libera (Ith): | q = 40 °C 800 A |
| Corrente termica convenzionale (Ithe): | Completamente Chiuso 800 A |
| Grado di protezione: | Davanti IP00 |
| Distanza tra le fasi: | Standard |
| Tipo di maniglia: | Maniglia e Albero non inclusi |
| Tipo di blocco: | No |
| Durata meccanica: | 10000 |
| Tipo di montaggio: | Montaggio di base |
| Modalità operativa: | Manovra Frontale |
| Grado di inquinamento: | 3 |
| Posizione dei terminali linee: | Dall’alto verso il basso – Dall’alto verso il basso
Dall’alto verso il basso – Dall’alto verso il basso |
| Perdita di potenza: | a Condizioni Operative Nominali per Polo 40 W |
| Tensione di tenuta ad impulso (Uimp): | 12 kV |
| Numero di poli: | 3 |
| Tensione nominale di isolamento (Ui): | secondo IEC/EN 60664-1 1000 V |
| Corrente nominale di funzionamento AC-21A (Ie): | (380 … 415 V) 800 A
(500 V) 800 A (690 V) 800 A |
| Corrente nominale di funzionamento AC-22A (Ie): | (380 … 415 V) 800 A
(500 V) 800 A (690 V) 800 A |
| Corrente nominale di funzionamento AC-23A (Ie): | (380 … 415 V) 800 A
(500 V) 800 A (690 V) 800 A |
| Corrente nominale di funzionamento AC-23a (Pe): | (220 … 240 V) 250 kW
(400 … 415 V) 450 kW (500 V) 560 kW (690 V) 800 kW |
| Tensione nominale di funzionamento: | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm): | (690 V) 80 kA |
| Corrente nominale ammissibile di breve durata (Icw): | per 1 s 20 kA |
| Funzioni speciali: | No |
| Norme di riferimento: | IEC 60947-3 |
| Tipo di morsetto: | Terminali a capocorda |
| Comando: | Meccanismo alla fine dell’interruttore
03 (lato sinistro) |
| DATI AMBIENTALI | |
| Grado di protezione: | Davanti IP00 |
| Grado di inquinamento: | 3 |
| Codice classificazione oggetto: | Q |
| DIMENSIONI | |
| Larghezza: | 266 mm |
| Altezza: | 250 mm |
| Profondità: | 140 mm |
| Peso prodotto: | 6.1 kg |
Informazioni aggiuntive
| Peso | 7,2 kg |
|---|---|
| Dimensioni | 140 × 266 × 250 mm |
| N° poli | |
| Corrente nominale |
