ABB EO 431 0 – Interruttore sezionatore tripolare 250A
178,18€ (IVA incl.)

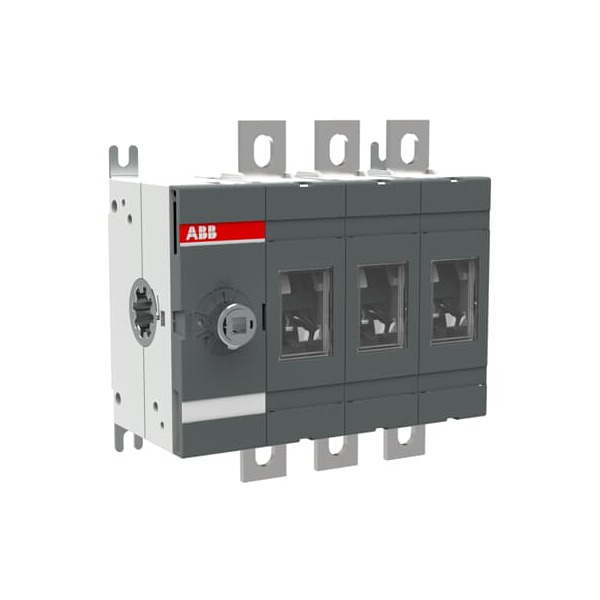

Immagine indicativa
3 disponibili
Descrizione
Interruttore sezionatore tripolare 250A
| CARATTERISTICHE TECNICHE | |
| Tipo: | OT250E03 |
| ID prodotto: | 1SCA022709R8610 |
| EAN: | 6417019225760 |
| Descrizione: | La gamma di interruttori di manovra-sezionatori OT è adatta per vari tipi applicazioni, fra cui sezionatore generale di macchina, distribuzione dell’energia, motor control centers o impianti fotovoltaici. Riduzione dei tempi e dei costi di installazione e degli ingombri Gli apparecchi possono essere installati in qualsiasi direzione. Le diverse opzioni di montaggio, la struttura modulare e l’ampia gamma di accessori rendono l’installazione estremamente flessibile. Migliore utilizzabilità Sezionatori di terra appositamente integrati con possibilità di montaggio a pavimento e comando ruotato di 90°. Tempo di progettazione ridotto Modelli con ampia distanza di fase studiati per una disposizione standard delle sbarre dei quadri. Alte prestazioni Gli interruttori di manovra-sezionatori OT possono essere utilizzati nelle applicazioni più critiche. |
| Corrente nominale di funzionamento AC-21A (Ie): | (380 … 415 V) 250 A
(500 V) 250 A (690 V) 250 A (1000 V) 250 A |
| Corrente nominale di funzionamento AC-22A (Ie): | (380 … 415 V) 250 A
(500 V) 250 A (690 V) 250 A |
| Corrente nominale di funzionamento AC-23A (Ie): | (380 … 415 V) 250 A
(500 V) 250 A (690 V) 250 A |
| Corrente nominale di funzionamento AC-23a (Pe): | (220 … 240 V) 75 kW
(400 … 415 V) 145 kW (500 V) 170 kW (690 V) 250 kW |
| Corrente termica convenzionale q in aria libera (Ith): | 40 °C 250 A |
| Corrente termica convenzionale (Ithe): | Completamente Chiuso 250 A |
| Tensione di tenuta ad impulso (Uimp): | 12 kV |
| Tensione nominale di isolamento (Ui): | secondo IEC/EN 60664-1 1000 V |
| Tensione nominale di funzionamento: | Circuito Principale 1000 V |
| Potere nominale di chiusura su cortocircuito (Icm): | (690 V) 30 kA |
| Corrente nominale ammissibile di breve durata (Icw): | per 1 s 8 kA |
| Perdita di potenza: | Condizioni Operative Nominali per Polo 6.5 W |
| Grado di inquinamento: | 3 |
| Tipo di maniglia: | Maniglia e Albero non inclusi |
| Comando: | Meccanismo alla fine dell’interruttore
03 (lato sinistro) |
| Posizione dei terminali linee: | Dall’alto verso l’alto, dal basso verso l’esterno
Dal basso verso l’interno – Dall’alto verso l’esterno |
| Modalità operativa: | Manovra Frontale |
| Norme di riferimento: | IEC 60947-3 |
| Funzioni speciali: | No |
| Tipo di montaggio: | Montaggio su base |
| Numero di poli: | 3 |
| Grado di protezione: | Davanti IP00 |
| Tipo di morsetto: | Terminali a capocorda |
| Coppia di serraggio: | secondo IEC 60947-1 15 … 22 N·m |
| Tipo di blocco: | No |
| Scheda tecnica: | 1SCC301020C0201 |
| Istruzioni e manuali: | 1SCC301031M0220 |
| DATI AMBIENTALI | |
| Informazioni ambientali: | 1SCC301265D0201 |
| DIMENSIONI | |
| Altezza: | 150 mm |
| Larghezza: | 145.5 mm |
| Profondità: | 82.5 mm |
| Peso prodotto: | 1.3 kg |
Informazioni aggiuntive
| Peso | 2,50 kg |
|---|---|
| Dimensioni | 82,5 × 14,55 × 150 mm |
| N° poli | |
| Corrente nominale |
