ABB EE 243 0 – Sezionatore commutatore 4P 125A
233,39€ (IVA incl.)

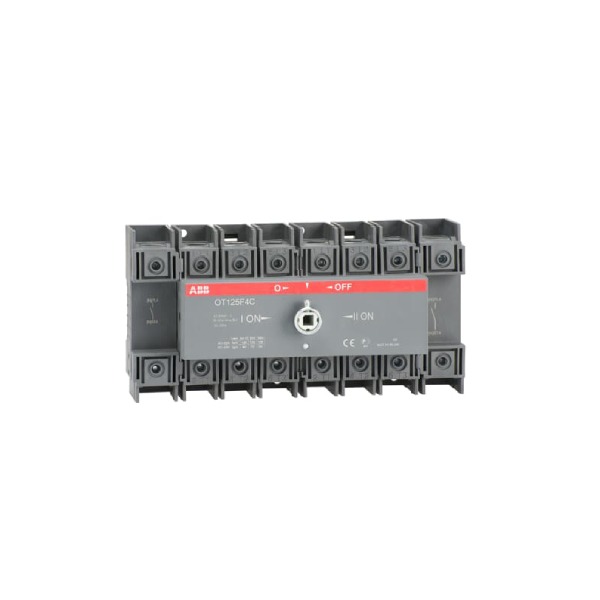

Immagine indicativa
1 disponibili
Descrizione
Sezionatore commutatore 4P 125A
| CARATTERISTICHE TECNICHE | |
| Tipo: | OT125F4C |
| ID prodotto: | 1SCA105054R1001 |
| Codice EAN: | 6417019391847 |
| Descrizione prodotto: | OT125F4C SEZIONATORE 4 POLI COMMUTATORE 125A |
| Scheda tecnica: | 1SCC303003C0201 |
| Istruzioni e manuali: | 1SCC301054M0006 |
| DIMENSIONI | |
| Altezza | 100 mm |
| Larghezza | 193 mm |
| Profondità | 86 mm |
| Peso prodotto | 1.4 kg |
| DATI TECNICI | |
| Corrente nominale di funzionamento AC-21A (Ie): | (380 … 415 V) 125 A
(500 V) 125 A (690 V) 125 A |
| Corrente nominale di funzionamento AC-22A (Ie): | (380 … 415 V) 125 A
(500 V) 125 A (690 V) 125 A |
| Corrente nominale di funzionamento AC-23A (Ie): | (380 … 415 V) 90 A
(500 V) 70 A (690 V) 50 A |
| Corrente nominale di funzionamento AC-23a (Pe): | (380 … 415 V) 45 kW
(500 V) 45 kW (690 V) 45 kW |
| Corrente termica convenzionale in aria libera (Ith): | q = 40 °C 125 A |
| Corrente termica convenzionale (Ithe): | Completamente Chiuso 125 A |
| Tensione di tenuta ad impulso (Uimp): | 8 kV |
| Tensione nominale di isolamento (Ui): | 750 V |
| Corrente nominale ammissibile di breve durata (Icw): | per 1 s 2.5 kiloampere rms |
| Perdita di potenza: | 6.3 W |
| Grado di inquinamento: | 3 |
| Colore: | Nero |
| Tipo di maniglia: | Maniglia e Albero non inclusi |
| Quarta pole position: | Lato destro |
| Quarto tipo di polo: | Commutato – Funzione simultanea |
| Comando: | Meccanismo sulla parte superiore dell’interruttore |
| Distanza tra le fasi: | Standard |
| Posizione dei terminali linee: | Dall’alto verso l’interno – Dal basso verso l’esterno, Dal basso verso l’interno – Dall’alto verso l’esterno |
| Modalità operativa: | Manovra Frontale |
| Norme di riferimento: | UL 98 / IEC60947-3 |
| Tipo di montaggio: | Montaggio su base |
| Numero di poli: | 4 |
| Sezione cavo: | 10 … 70 mm² |
| Grado di protezione: | Davanti IP20 |
| Durata meccanica: | 6000 ciclo (i) |
| Tipo di transizione: | Aperta |
| CERTIFICATI E DICHIARAZIONI (NUMERO DEL DOCUMENTO) | |
| Dichiarazione di conformità – CE: | 1SCC303021D2702 |
| CLASSIFICAZIONI | |
| Codice classificazione oggetto: | Q |
| ETIM 7: | EC000216 – sezionatore di carico |
| ETIM 8: | EC000216 – Sezionatore sotto carico (bassa tensione) |
| ETIM 9: | EC000216 – Sezionatore sotto carico (bassa tensione) |
