ABB EE 239 8 – Sezionatore commutatore 4P 40A
96,26€ (IVA incl.)

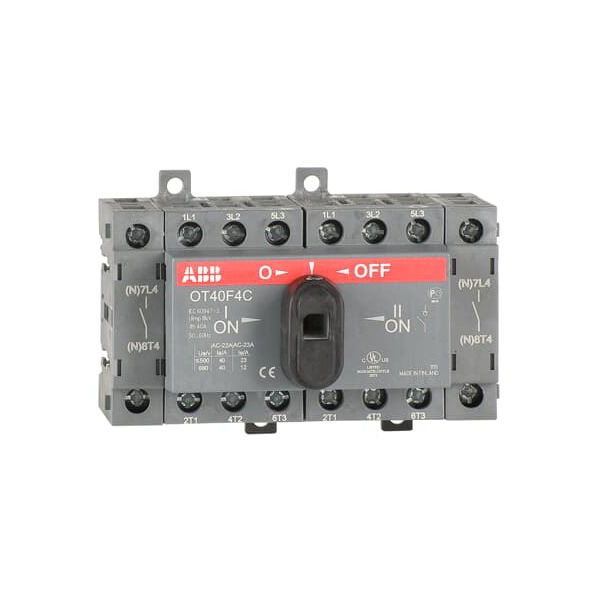

Immagine indicativa
1 disponibili
Descrizione
Sezionatore commutatore 4P 40A
| CARATTERISTICHE TECNICHE | |
| Tipo: | OT40F4C |
| ID prodotto: | 1SCA104934R1001 |
| EAN: | 6417019390741 |
| Descrizione: | EE 239 8 – La gamma di interruttori commutatori manuali ABB è disponibile per portate da 160 a 3200 Ampere. |
| Corrente nominale di funzionamento AC-21A (Ie): | (380 … 415 V) 40 A
(500 V) 40 A (690 V) 40 A |
| Corrente nominale di funzionamento AC-22A (Ie): | (380 … 415 V) 40 A
(500 V) 40 A (690 V) 40 A |
| Corrente nominale di funzionamento AC-23A (Ie): | (380 … 415 V) 23 A
(500 V) 23 A (690 V) 12 A |
| Corrente nominale di funzionamento AC-23a (Pe): | 220 … 240 V) 11kW
(400 … 415 V) 11 kW (500 V) 11 kW (690 V) 11 kW |
| Corrente termica convenzionale in aria libera (Ith): | q = 40 °C 40 A |
| Corrente termica convenzionale (Ithe): | Completamente Chiuso 40A |
| Tensione di tenuta ad impulso (Uimp): | 8 kV |
| Tensione nominale di isolamento (Ui): | 750 V |
| Tensione nominale di funzionamento: | 750 V |
| Corrente nominale ammissibile di breve durata (Icw): | per 1 s 0,5 kiloampere rms |
| Corrente nominale di cortocircuito condizionale (Inc): | (40 A fusibile, ≤415V) 50 kA
(25 A fusibile, 690 V) 50 kA |
| Perdita di potenza: | 1.6 W |
| Grado di inquinamento: | 3 |
| Colore maniglia: | Nera |
| Tipo di maniglia: | Manopola
Maniglia e Albero non inclusi |
| Quarto tipo di polo: | Commutato – Funzione simultanea |
| Comando: | Meccanismo sulla parte superiore dell’interruttore |
| Distanza tra le fasi: | Standard |
| Posizione dei terminali linee: | Dall’alto verso l’alto, dal basso verso l’esterno
Dal basso verso l’interno – Dall’alto verso l’esterno |
| Modalità operativa: | Manovra frontale |
| Norme di riferimento: | UL 98 / IEC60947-3 |
| Funzioni speciali: | No |
| Tipo di montaggio: | Montaggio su base |
| Numero di poli: | 4 |
| Sezione cavo: | 0.75 … 10 mm² |
| Grado di protezione: | Davanti IP20 |
| DATI AMBIENTALI | |
| Dichiarazione RoHS: | A seguito della Direttiva UE 2011/65/UE e Modifica 2015/863 22 luglio 2019 |
| Tipo di transizione: | Aperta |
| DIMENSIONI | |
| Larghezza: | 96 mm |
| Altezza: | 68 mm |
| Profondità: | 68 mm |
| Peso prodotto: | 0.68 kg |
