Descrizione

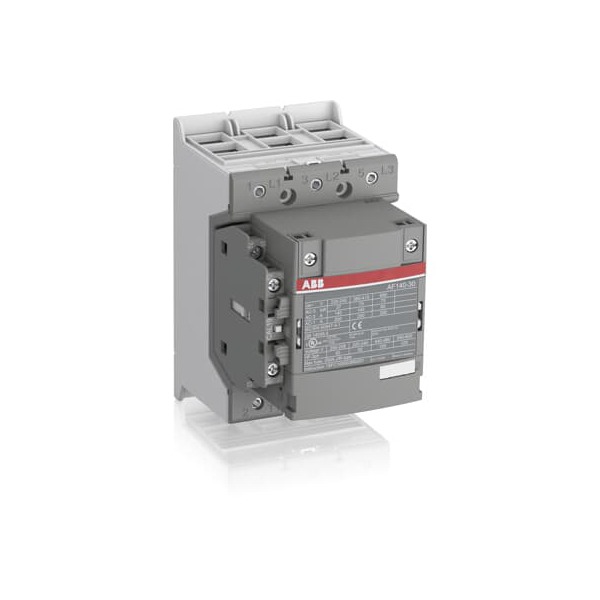

Contattore 3P Corrente nominale 140A Tensione nominale di funzionamento in AC 690V
| CARATTERISTICHE TECNICHE | |
| Tipo: | AF140-30-11-14 |
| ID prodotto: | 1SFL447001R1411 |
| EAN: | 7320500477076 |
| Descrizione: | Codice Ordine: AF140301114 – Contattori oltre 100A-Contattori tripolari AF09…AF2650 con bobina c.a. e c.c.-75 kW (AC-3 400 V) |
| Scheda tecnica: | 1SBC100192C0206 |
| Istruzioni e manuali: | 1SFC100003M0201 |
| Numero di contatti principali NA: | 3 |
| Numero di contatti principali NC: | 0 |
| Numero di contatti ausiliari NA: | 1 |
| Numero di contatti ausiliari NC: | 1 |
| Tensione nominale di funzionamento: | Circuito Principale 690 V |
| Frequenza nominale (f): | Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith): | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 200 A |
| Corrente nominale di funzionamento AC-1 (Ie): | (690 V) 40 °C 200 A
(690 V) 70 °C 160 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (415 V) 55 °C 140 A
(440 V) 55 °C 140 A (500 V) 55 °C 130 A (690 V) 55 °C 80 A (380 / 400 V) 55 °C 140 A (220 / 230 / 240 V) 55 °C 140 A |
| Corrente nominale di funzionamento AC-3e (Ie): | (415 V) 60 °C 140 A
(440 V) 60 °C 140 A (500 V) 60 °C 130 A (690 V) 60 °C 80 A (380 / 400 V) 60 °C 140 A (220 / 230 / 240 V) 60 °C 140 A |
| Corrente nominale di funzionamento AC-3 (Pe): | (415 V) 75 kW
(440 V) 90 kW (500 V) 90 kW (690 V) 75 kW (380 / 400 V) 75 kW (220 / 230 / 240 V) 37 kW |
| Corrente nominale di funzionamento AC-3e (Pe): | (415 V) 75 kW
(440 V) 90 kW (500 V) 90 kW (690 V) 75 kW (380 / 400 V) 75 kW (220 / 230 / 240 V) 37 kW |
| Potere di interruzione nominale AC-3 secondo IEC 60947-4-1: | 8 x Ie AC-3 |
| Capacità di interruzione nominale AC-3e: | 8.5 x Ie AC-3e |
| Potere di chiusura nominale AC-3 secondo IEC 60947-4-1: | 10 x Ie AC-3 |
| Capacità di produzione nominale AC-3e: | 12 x Ie AC-3e |
| Dispositivi di protezione da cortocircuito: | Fusibili Tipo gG 315 A |
| Corrente nominale ammissibile di breve durata (Icw): | a 40 °C Temp. ambiente, in aria libera, da uno stato freddo 10 s 1168 A
a 40 °C di temperatura ambiente, in aria libera, da uno stato freddo 15 min 200 A a 40 °C di temperatura ambiente, in aria libera, da uno stato freddo 1 min 477 A a 40 °C Temp. ambiente, in aria libera, da uno stato freddo 1 s 1460 A a 40 °C Temp. ambiente, in aria libera, da uno stato freddo 30 s 674 A |
| Massimo potere di interruzione: | cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 440 V 3000 A
cos phi=0.45 (cos phi=0.35 for Ie > 100 A) at 690 V 1500 A |
| Massima frequenza di commutazione elettrica: | AC-1 300 cicli orari
AC-2 / AC-4 150 cicli orari AC-3 300 cicli orari |
| Corrente nominale di funzionamento DC-1 (Ie): | (110 V) 2 Poli in Serie, 40 °C 160 A
(220 V) 3 Poli in Serie, 40 °C 160 A |
| Corrente nominale di funzionamento DC-3 (Ie): | (110 V) 2 Poli in Serie, 40 °C 160 A
(220 V) 3 Poli in Serie, 40 °C 160 A |
| Corrente nominale di funzionamento DC-5 (Ie): | (110 V) 2 Poli in Serie, 40 °C 160 A
(220 V) 3 Poli in Serie, 40 °C 160 A |
| Tensione nominale di isolamento (Ui): | secondo IEC 60947-4-1 e VDE 0110 (Gr. C) 1000 V
secondo UL/CSA 600 V |
| Tensione di tenuta ad impulso (Uimp): | Circuito Principale 8 kV |
| Durata meccanica: | 5 milione |
| Massima frequenza di commutazione meccanica: | 300 cicli orari |
| Limiti d’esercizio bobina: | (secondo IEC 60947-4-1) 0.85 x Uc Min. … 1.1 x Uc Max. (at θ ≤ 70 °C) |
| Tensione nominale circuito di controllo (Uc): | 50 Hz 250 … 500 V
60 Hz 250 … 500 V Funzionamento in DCin CD 250 … 500 V |
| Consumo bobina: | Valore Medio di Attrazione 50 Hz 260 V·A
Valore Medio di Attrazione 60 Hz 260 V·A Ritenuta a Max. Valore Nominale del Circuito di Controllo 50 Hz 16.1 V·A Ritenuta a Max. Valore Nominale del Circuito di Controllo 60 Hz 16.1 V·A Ritenuta a Max. Valore Nominale del Circuito di Controllo DC 4 W Attrazione a Max. Valore Nominale del Circuito di Controllo 50 Hz 205 V·A Attrazione a Max. Valore Nominale del Circuito di Controllo 60 Hz 205 V·A Attrazione a Max. Valore Nominale del Circuito di Controllo DC 230 W |
| Tempo di manovra: | Tra la diseccitazione della bobina e l’apertura del contatto NO 37 … 47 ms
Tra l’eccitazione della bobina e la chiusura del contatto NA 25 … 55 ms |
| Sezioni dei cavi-circuito principale: | Flessibile 2 x 10…70 mm²
Cavo rigido Cu 2 x 10 … 95 mm² |
| Sezioni dei cavi-circuito ausiliario: | Flessibile con ghiera 2x 0,75…2,5 mm²
Flessibile con puntale isolato 1x 0,75 … 2,5 mm² Flessibile 2×0,75…2,5 mm² Solido 2 x 1…4 mm² A trefoli 2 x 1 …. 4 mm² |
| Grado di protezione: | secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP00 |
| Tipo di morsetto: | Doppio morsetto |
| DATI AMBIENTALI | |
| Temperatura ambiente: | Vicino al contattore Dotato di relè termico O/L (0,85 … 1,1 Uc) -25 … 50 °C
Vicino al contattore senza relè termico O/L (0,85 … 1,1 Uc) -40 … 70 °C Vicino al contattore per stoccaggio -40 … 70 °C |
| Massima altitudine d’esercizio permessa: | Senza declassamento 3000 m |
| DIMENSIONI | |
| Larghezza: | 90 mm |
| Altezza: | 150 mm |
| Profondità: | 126 mm |
| Peso prodotto: | 1.55 kg |
