ABB AF09301011 – Contattore 3P 9A 24-60VCA/DC
34,40€ (IVA incl.)

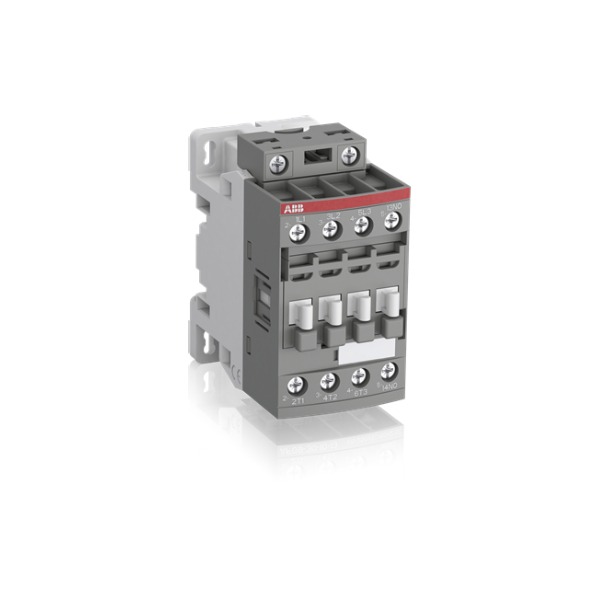

Immagine indicativa
1 disponibili
Descrizione
Contattore fino a 100A, tripolare 9A 24-60VCA/DC
| CARATTERISTICHE TECNICHE | |
| Tipo: | AF09-30-10-11 |
| ID prodotto: | 1SBL137001R1110 |
| EAN: | 3471523110014 |
| Descrizione: | AF09301011 – Contattori fino a 100A-Contattori tripolari AF09…AF2650 con bobina c.a. e c.c.-4 kW (AC-3 400 V) |
| Numero di contatti principali NA: | 3 |
| Numero di contatti principali NC: | 0 |
| Numero di contatti ausiliari NA: | 1 |
| Numero di contatti ausiliari NC: | 0 |
| Norme di riferimento: | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Tensione nominale di funzionamento: | Circuito Ausiliario 690 V
Circuito Principale 690 V |
| Frequenza nominale (f): | Circuito Ausiliario 50 / 60 Hz
Circuito di Controllo 50 / 60 Hz Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith): | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A
secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-1 (Ie): | (690 V) 40 °C 25 A
(690 V) 60 °C 25 A (690 V) 70 °C 22 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (415 V) 60 °C 9 A
(440 V) 60 °C 9 A (500 V) 60 °C 9.5 A (690 V) 60 °C 7 A (380 / 400 V) 60 °C 9 A (220 / 230 / 240 V) 60 °C 9 A |
| Corrente nominale di funzionamento AC-3e (Ie): | (415 V) 60 °C 9 A
(440 V) 60 °C 9 A (500 V) 60 °C 9.5 A (690 V) 60 °C 7 A (380 / 400 V) 60 °C 9 A (220 / 230 / 240 V) 60 °C 9 A |
| Corrente nominale di funzionamento AC-3 (Pe): | (400 V) 4 kW
(415 V) 4 kW (440 V) 4 kW (500 V) 5.5 kW (690 V) 5.5 kW (380 / 400 V) 4 kW (220 / 230 / 240 V) 2.2 kW |
| Corrente nominale di funzionamento AC-3e (Pe): | (415 V) 4 kW
(440 V) 4 kW (500 V) 5.5 kW (690 V) 5.5 kW (380 / 400 V) 4 kW (220 / 230 / 240 V) 2.2 kW |
| Corrente nominale di funzionamento AC-15 (Ie): | (500 V) 2 A
(690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (400 / 440 V) 3 A |
| Corrente nominale ammissibile di breve durata (Icw): | a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 10 s 150 A
a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 15 min 35 A a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 1 min 60 A a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 1 s 300 A a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 30 s 80 A per 0,1 s 140 A per 1 s 100 A |
| Massimo potere di interruzione: | cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 250 A
cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 106 A |
| Massima frequenza di commutazione elettrica: | AC-1 600 cicli orari
AC-15 1200 cicli orari AC-2 / AC-4 300 cicli orari AC-3 1200 cicli orari DC-13 900 cicli orari |
| Corrente nominale di funzionamento DC-1 (Ie): | (110 V) 1-Poli, 40 °C 10 A(110 V) 1-Poli, 60 °C 10 A
(110 V) 1-Poli, 70 °C 10 A (110 V) 2 Poli in Series, 40 °C 25 A (110 V) 2 Poli in Series, 60 °C 25 A (110 V) 2 Poli in Series, 70 °C 22 A (110 V) 3 Poli in Series, 40 °C 25 A (110 V) 3 Poli in Series, 60 °C 25 A (110 V) 3 Poli in Series, 70 °C 22 A (220 V) 2 Poli in Series, 40 °C 10 A (220 V) 2 Poli in Series, 60 °C 10 A (220 V) 2 Poli in Series, 70 °C 10 A (220 V) 3 Poli in Series, 40 °C 25 A (220 V) 3 Poli in Series, 60 °C 25 A (220 V) 3 Poli in Series, 70 °C 22 A (72 V) 1-Poli, 40 °C 25 A (72 V) 1-Poli, 60 °C 25 A (72 V) 1-Poli, 70 °C 22 A (72 V) 2 Poli in Series, 40 °C 25 A (72 V) 2 Poli in Series, 60 °C 25 A (72 V) 2 Poli in Series, 70 °C 22 A (72 V) 3 Poli in Series, 40 °C 25 A (72 V) 3 Poli in Series, 60 °C 25 A (72 V) 3 Poli in Series, 70 °C 22 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (110 V) 1-Polo, 40 °C 6 A
(110 V) 1-Polo, 60 °C 6 A (110 V) 1-Polo, 70 °C 6 A (110 V) 2 Poli in Serie, 40 °C 25 A (110 V) 2 Poli in Serie, 60 °C 25 A (110 V) 2 Poli in Serie, 70 °C 22 A (110 V) 3 Poli in Serie, 40 °C 25 A (110 V) 3 Poli in Serie, 60 °C 25 A (110 V) 3 Poli in Serie, 70 °C 22 A (220 V) 2 Poli in Serie, 40 °C 6 A (220 V) 2 Poli in Serie, 60 °C 6 A (220 V) 2 poli in serie, 70 °C 6 A (220 V) 3 poli in serie, 40 °C 25 A (220 V) 3 poli in serie, 60 °C 25 A (220 V) 3 poli in serie, 70 °C 22 A (72 V) 1 polo, 40 °C 25 A (72 V) 1 polo, 60 °C 25 A (72 V) 1 polo, 70 °C 22 A (72 V) 2 poli in serie, 40 °C 25 A (72 V) 2 poli in serie, 60 °C 25 A (72 V) 2 poli in serie, 70 °C 22 A (72 V) 3 poli in serie, 40 °C 25 A (72 V) 3 poli in serie, 60 °C 25 A (72 V) 3 poli in serie, 70 °C 22 A |
| Corrente nominale di funzionamento DC-5 (Ie): | (110 V) 1 polo, 40 °C 4 A
(110 V) 1 polo, 60 °C 4 A (110 V) 1 polo, 70 °C 4 A (110 V) 2 poli in serie, 40 °C 10 A (110 V) 2 poli in serie, 60 °C 10 A (110 V) 2 poli in serie, 70 °C 10 A (110 V) 3 poli in serie, 40 °C 25 A (110 V) 3 poli in serie, 60 °C 25 A (110 V) 3 poli in serie, 70 °C 22 A (220 V) 2 poli in serie, 40 °C 4 A (220 V) 2 poli in serie, 60 °C 4 A (220 V) 2 poli in serie, 70 °C 4 A (220 V) 3 poli in serie, 40 °C 9 A (220 V) 3 poli in serie, 60 °C 9 A (220 V) 3 poli in serie, 70 °C 9 A (72 V) 1 polo, 40 °C 9 A (72 V) 1 polo, 60 °C 9 A (72 V) 1 polo, 70 °C 9 A (72 V) 2 poli in serie, 40 °C 25 A (72 V) 2 poli in serie, 60 °C 25 A (72 V) 2 poli in serie, 70 °C 22 A (72 V) 3 poli in serie, 40 °C 25 A (72 V) 3 Poli in serie, 60 °C 25 A (72 V) 3 poli in serie, 70 °C 22 A |
| Corrente nominale di funzionamento DC-13 (Ie): | (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (125 V) 0.55 A / 69 W (220 V) 0.27 A / 60 W (250 V) 0.27 A / 68 W (400 V) 0.15 A / 60 W (500 V) 0.13 A / 65 W (600 V) 0.1 A / 60 W |
| Tensione nominale di isolamento (Ui): | acc. a IEC 60947-4-1 690 V
acc. aIEC 60947-5-1 690 V secondo UL/CSA 600 V |
| Tensione di tenuta ad impulso (Uimp): | 6 kV |
| Massima frequenza di commutazione meccanica: | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc): | 50 Hz 24 … 60 V
60 Hz 24 … 60 V Funzionamento in DCin CD 20 … 60 V |
| Tempo di manovra: | Tra la diseccitazione della bobina e la chiusura del contatto NC 13 … 98 ms
Tra la diseccitazione della bobina e l’apertura del contatto NO 11 … 95 ms Tra l’eccitazione della bobina e l’apertura del contatto NC 38 … 90 ms Tra l’eccitazione della bobina e la chiusura del contatto NO 40 … 95 ms |
| Montaggio su barra DIN: | 2 viti M4 posizionate in diagonale |
| Sezioni dei cavi-circuito principale: | Flessibile con ghiera 1/2x 0,75 … 6 mm²
Flessibile con ghiera isolata 1x 0,75 … 4 mm² Flessibile con ghiera isolata 2x 0,75 … 2,5 mm² Rigido pieno 1/2x 1 … 4 mm² Rigido intrecciato 1/2x 1 … 6 mm² |
| Sezioni dei cavi-circuito ausiliario: | Flessibile con ghiera 1/2x 0,75 … 2,5 mm²
Flessibile con ghiera isolata 2x 0,75 … 1,5 mm² Flessibile con ghiera isolata 1x 0,75 … 2,5 mm² Rigido pieno 1/2x 1 … 2,5 mm² Rigido intrecciato 1/2x 1 … 2,5 mm² |
| Sezioni dei cavi-circuito di controllo: | Flessibile con ghiera 1/2x 0,75 … 2,5 mm²
Flessibile con ghiera isolata 1x 0,75 … 2,5 mm² Flessibile con ghiera isolata 2x 0,75 … 1,5 mm² Rigido pieno 1/2x 1 … 2,5 mm² Rigido intrecciato 1/2x 1 … 2,5 mm² |
| Lunghezza di spelatura cavo: | Circuito Ausiliare 10 mm
Circuito di Controllo 10 mm Circuito Principale 10 mm |
| Grado di protezione: | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 |
| DATI AMBIENTALI | |
| Resistenza climatica: | |
| Temperatura ambiente: | Vicino al contattore dotato di relè termico O/L -25 … 60 °C
Vicino al contattore senza relè termico O/L -40 … 70 °C Vicino al contattore per stoccaggio -60 … +80 °C |
| Grado di protezione: | Categoria B secondo IEC 60947-1 Allegato Q |
| Massima altitudine d’esercizio permessa: | Senza Derating 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27: | Chiuso, direzione urto: B1 25 g
Aperto, direzione urto: B1 5 g Direzione urto: A 30 g Direzione urto: B2 15 g Direzione urto: C1 25 g Direzione urto: C2 25 g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6: | 4g Posizione chiusa e 2g Posizione aperta 5 … 300 Hz |
| Codice classificazione oggetto: | Q |
| DIMENSIONI | |
| Larghezza: | 45 mm |
| Altezza: | 86 mm |
| Profondità: | 77 mm |
| Peso prodotto: | 0.27 kg |
| CARATTERISTICHE TECNICHE | |
| Tipo: | AF09-30-10-11 |
| ID prodotto: | 1SBL137001R1110 |
| EAN: | 3471523110014 |
| Descrizione: | AF09301011 – Contattori fino a 100A-Contattori tripolari AF09…AF2650 con bobina c.a. e c.c.-4 kW (AC-3 400 V) |
| Numero di contatti principali NA: | 3 |
| Numero di contatti principali NC: | 0 |
| Numero di contatti ausiliari NA: | 1 |
| Numero di contatti ausiliari NC: | 0 |
| Norme di riferimento: | IEC/EN 60947-1, IEC/EN 60947-4-1, UL 60947-4-1, CSA C22.2 No. 60947-4-1 |
| Tensione nominale di funzionamento: | Circuito Ausiliario 690 V
Circuito Principale 690 V |
| Frequenza nominale (f): | Circuito Ausiliario 50 / 60 Hz
Circuito di Controllo 50 / 60 Hz Circuito Principale 50 / 60 Hz |
| Corrente termica convenzionale in aria libera (Ith): | secondo IEC 60947-4-1, Contattori Aperti q = 40 °C 35 A
secondo IEC 60947-5-1, q = 40 °C 16 A |
| Corrente nominale di funzionamento AC-1 (Ie): | (690 V) 40 °C 25 A
(690 V) 60 °C 25 A (690 V) 70 °C 22 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (415 V) 60 °C 9 A
(440 V) 60 °C 9 A (500 V) 60 °C 9.5 A (690 V) 60 °C 7 A (380 / 400 V) 60 °C 9 A (220 / 230 / 240 V) 60 °C 9 A |
| Corrente nominale di funzionamento AC-3e (Ie): | (415 V) 60 °C 9 A
(440 V) 60 °C 9 A (500 V) 60 °C 9.5 A (690 V) 60 °C 7 A (380 / 400 V) 60 °C 9 A (220 / 230 / 240 V) 60 °C 9 A |
| Corrente nominale di funzionamento AC-3 (Pe): | (400 V) 4 kW
(415 V) 4 kW (440 V) 4 kW (500 V) 5.5 kW (690 V) 5.5 kW (380 / 400 V) 4 kW (220 / 230 / 240 V) 2.2 kW |
| Corrente nominale di funzionamento AC-3e (Pe): | (415 V) 4 kW
(440 V) 4 kW (500 V) 5.5 kW (690 V) 5.5 kW (380 / 400 V) 4 kW (220 / 230 / 240 V) 2.2 kW |
| Corrente nominale di funzionamento AC-15 (Ie): | (500 V) 2 A
(690 V) 2 A (24 / 127 V) 6 A (220 / 240 V) 4 A (400 / 440 V) 3 A |
| Corrente nominale ammissibile di breve durata (Icw): | a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 10 s 150 A
a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 15 min 35 A a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 1 min 60 A a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 1 s 300 A a 40 °C temperatura ambiente, in aria libera, da uno stato freddo 30 s 80 A per 0,1 s 140 A per 1 s 100 A |
| Massimo potere di interruzione: | cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 440 V 250 A
cos phi=0,45 (cos phi=0,35 per Ie > 100 A) a 690 V 106 A |
| Massima frequenza di commutazione elettrica: | AC-1 600 cicli orari
AC-15 1200 cicli orari AC-2 / AC-4 300 cicli orari AC-3 1200 cicli orari DC-13 900 cicli orari |
| Corrente nominale di funzionamento DC-1 (Ie): | (110 V) 1-Poli, 40 °C 10 A(110 V) 1-Poli, 60 °C 10 A
(110 V) 1-Poli, 70 °C 10 A (110 V) 2 Poli in Series, 40 °C 25 A (110 V) 2 Poli in Series, 60 °C 25 A (110 V) 2 Poli in Series, 70 °C 22 A (110 V) 3 Poli in Series, 40 °C 25 A (110 V) 3 Poli in Series, 60 °C 25 A (110 V) 3 Poli in Series, 70 °C 22 A (220 V) 2 Poli in Series, 40 °C 10 A (220 V) 2 Poli in Series, 60 °C 10 A (220 V) 2 Poli in Series, 70 °C 10 A (220 V) 3 Poli in Series, 40 °C 25 A (220 V) 3 Poli in Series, 60 °C 25 A (220 V) 3 Poli Series, 70 °C 22 A (72 V) 1-Poli, 40 °C 25 A (72 V) 1-Poli, 60 °C 25 A (72 V) 1-Poli, 70 °C 22 A (72 V) 2 Poli in Series, 40 °C 25 A (72 V) 2 Poli in Series, 60 °C 25 A (72 V) 2 Poli in Series, 70 °C 22 A (72 V) 3 Poli in Series, 40 °C 25 A (72 V) 3 Poli in Series, 60 °C 25 A (72 V) 3 Poli in Series, 70 °C 22 A |
| Corrente nominale di funzionamento AC-3 (Ie): | (110 V) 1-Polo, 40 °C 6 A
(110 V) 1-Polo, 60 °C 6 A (110 V) 1-Polo, 70 °C 6 A (110 V) 2 Poli in Serie, 40 °C 25 A (110 V) 2 Poli in Serie, 60 °C 25 A (110 V) 2 Poli in Serie, 70 °C 22 A (110 V) 3 Poli in Serie, 40 °C 25 A (110 V) 3 Poli in Serie, 60 °C 25 A (110 V) 3 Poli in Serie, 70 °C 22 A (220 V) 2 Poli in Serie, 40 °C 6 A (220 V) 2 Poli in Serie, 60 °C 6 A (220 V) 2 poli in serie, 70 °C 6 A (220 V) 3 poli in serie, 40 °C 25 A (220 V) 3 poli in serie, 60 °C 25 A (220 V) 3 poli in serie, 70 °C 22 A (72 V) 1 polo, 40 °C 25 A (72 V) 1 polo, 60 °C 25 A (72 V) 1 polo, 70 °C 22 A (72 V) 2 poli in serie, 40 °C 25 A (72 V) 2 poli in serie, 60 °C 25 A (72 V) 2 poli in serie, 70 °C 22 A (72 V) 3 poli in serie, 40 °C 25 A (72 V) 3 poli in serie, 60 °C 25 A (72 V) 3 poli in serie, 70 °C 22 A |
| Corrente nominale di funzionamento DC-5 (Ie): | (110 V) 1 polo, 40 °C 4 A
(110 V) 1 polo, 60 °C 4 A (110 V) 1 polo, 70 °C 4 A (110 V) 2 poli in serie, 40 °C 10 A (110 V) 2 poli in serie, 60 °C 10 A (110 V) 2 poli in serie, 70 °C 10 A (110 V) 3 poli in serie, 40 °C 25 A (110 V) 3 poli in serie, 60 °C 25 A (110 V) 3 poli in serie, 70 °C 22 A (220 V) 2 poli in serie, 40 °C 4 A (220 V) 2 poli in serie, 60 °C 4 A (220 V) 2 poli in serie, 70 °C 4 A (220 V) 3 poli in serie, 40 °C 9 A (220 V) 3 poli in serie, 60 °C 9 A (220 V) 3 poli in serie, 70 °C 9 A (72 V) 1 polo, 40 °C 9 A (72 V) 1 polo, 60 °C 9 A (72 V) 1 polo, 70 °C 9 A (72 V) 2 poli in serie, 40 °C 25 A (72 V) 2 poli in serie, 60 °C 25 A (72 V) 2 poli in serie, 70 °C 22 A (72 V) 3 poli in serie, 40 °C 25 A (72 V) 3 Poli in serie, 60 °C 25 A (72 V) 3 poli in serie, 70 °C 22 A |
| Corrente nominale di funzionamento DC-13 (Ie): | (24 V) 6 A / 144 W
(48 V) 2.8 A / 134 W (72 V) 1 A / 72 W (110 V) 0.55 A / 60 W (125 V) 0.55 A / 69 W (220 V) 0.27 A / 60 W (250 V) 0.27 A / 68 W (400 V) 0.15 A / 60 W (500 V) 0.13 A / 65 W (600 V) 0.1 A / 60 W |
| Tensione nominale di isolamento (Ui): | acc. a IEC 60947-4-1 690 V
acc. aIEC 60947-5-1 690 V secondo UL/CSA 600 V |
| Tensione di tenuta ad impulso (Uimp): | 6 kV |
| Massima frequenza di commutazione meccanica: | 3600 cicli orari |
| Tensione nominale circuito di controllo (Uc): | 50 Hz 24 … 60 V
60 Hz 24 … 60 V Funzionamento in DCin CD 20 … 60 V |
| Tempo di manovra: | Tra la diseccitazione della bobina e la chiusura del contatto NC 13 … 98 ms
Tra la diseccitazione della bobina e l’apertura del contatto NO 11 … 95 ms Tra l’eccitazione della bobina e l’apertura del contatto NC 38 … 90 ms Tra l’eccitazione della bobina e la chiusura del contatto NO 40 … 95 ms |
| Montaggio su barra DIN: | 2 viti M4 posizionate in diagonale |
| Sezioni dei cavi-circuito principale: | Flessibile con ghiera 1/2x 0,75 … 6 mm²
Flessibile con ghiera isolata 1x 0,75 … 4 mm² Flessibile con ghiera isolata 2x 0,75 … 2,5 mm² Rigido pieno 1/2x 1 … 4 mm² Rigido intrecciato 1/2x 1 … 6 mm² |
| Sezioni dei cavi-circuito ausiliario: | Flessibile con ghiera 1/2x 0,75 … 2,5 mm²
Flessibile con ghiera isolata 2x 0,75 … 1,5 mm² Flessibile con ghiera isolata 1x 0,75 … 2,5 mm² Rigido pieno 1/2x 1 … 2,5 mm² Rigido intrecciato 1/2x 1 … 2,5 mm² |
| Sezioni dei cavi-circuito di controllo: | Flessibile con ghiera 1/2x 0,75 … 2,5 mm²
Flessibile con ghiera isolata 1x 0,75 … 2,5 mm² Flessibile con ghiera isolata 2x 0,75 … 1,5 mm² Rigido pieno 1/2x 1 … 2,5 mm² Rigido intrecciato 1/2x 1 … 2,5 mm² |
| Lunghezza di spelatura cavo: | Circuito Ausiliare 10 mm
Circuito di Controllo 10 mm Circuito Principale 10 mm |
| Grado di protezione: | secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Ausiliari IP20
secondo IEC 60529, IEC 60947-1, EN 60529 Bobine IP20 secondo IEC 60529, IEC 60947-1, EN 60529 Terminali Principali IP20 |
| DATI AMBIENTALI | |
| Resistenza climatica: | Categoria B secondo IEC 60947-1 Allegato Q |
| Temperatura ambiente: | Vicino al contattore dotato di relè termico O/L -25 … 60 °C
Vicino al contattore senza relè termico O/L -40 … 70 °C Vicino al contattore per stoccaggio -60 … +80 °C |
| Grado di protezione: | Categoria B secondo IEC 60947-1 Allegato Q |
| Massima altitudine d’esercizio permessa: | Senza Derating 3000 m |
| Resistenza agli urti secondo IEC 60068-2-27: | Chiuso, direzione urto: B1 25 g
Aperto, direzione urto: B1 5 g Direzione urto: A 30 g Direzione urto: B2 15 g Direzione urto: C1 25 g Direzione urto: C2 25 g |
| Resistenza alle vibrazioni secondo IEC 60068-2-6: | 4g Posizione chiusa e 2g Posizione aperta 5 … 300 Hz |
| Codice classificazione oggetto: | Q |
| DIMENSIONI | |
| Larghezza: | 45 mm |
| Altezza: | 86 mm |
| Profondità: | 77 mm |
| Peso prodotto: | 0.27 kg |
